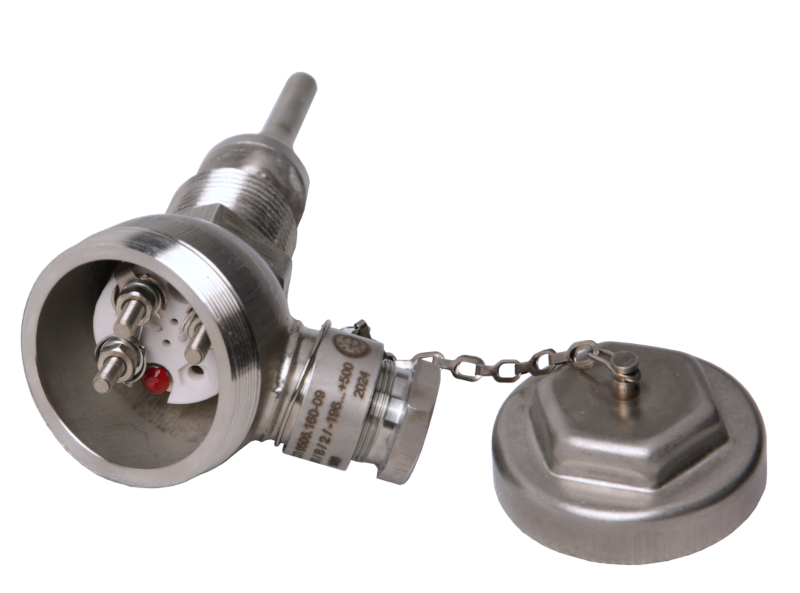

Термопреобразователи сопротивления платиновые ТСП 9506 и медные ТСМ 9506

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры дистиллята, бидистиллята, пресной и морской воды, пара, конденсата, фреона, кислорода, водорода, гелиокислородных и гелиоазотнокислых смесей, углекислого газа, растворов карбоната и бикарбоната

|  ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 9506

ТСМ 9506

диапазон измеряемых температур, °C

-196…+500 *

-50..+150

номинальная статическая характеристика (НСХ)

50П; 100П;

2х50П

50М

класс допуска

В

С

время термической реакции, с

6; 16

20

степень защиты от пыли и воды

IP55

материал защитной арматуры

12Х18Н10Т, 08Х18Н10Т *

номинальное значение α, °Cˉ¹; (W100)

0,00391

0,00428

диапазон условных давлений, МПа

6,3; 16; 25;

устойчивость к вибрации

F3

вид климатического исполнения

В1

масса, кг, не более

0,4…1,0

0,38…0,58

средняя наработка до отказа, ч, не менее

70 000

* см. таблицы конструктивных исполнений

Термопреобразователи сопротивления ТСП 9506, ТСМ 9506

Крепление с помощью штуцера М27х2.
Вероятность безотказной работы за 5000 ч - 0,99;

Срок службы - 15 лет.

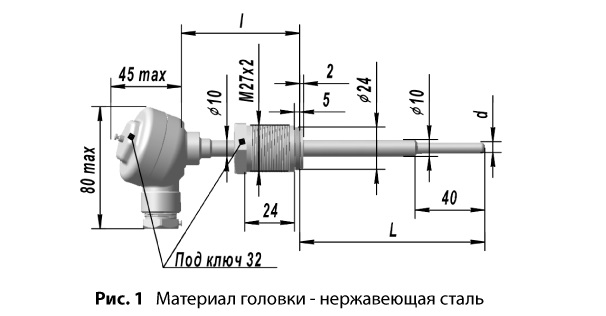

Рис.1 ТСМ 9506:

Материал защитной арматуры Сталь 08Х18Н10Т

Схема 2    НСХ 50М

Диапазон измеряемых температур: -50…+150 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

d, мм

Ру,МПа

.170-00

60

60

6,5

16

-01

80

-02

100

-03

120

-04

160

-05

200

-06

250

-07

320

-08

400

-09

500



Рис.1 ТСП 9506:

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -196…+500 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

D, мм

Ру, МПа

НСХ

Схема

l=60 мм

l=500 мм

.158-00

.159-24

60

6,5

16

50П

2

-01



100П

-02



50П

2/2

-09

-25

80

50П

2

-10



100П

-11



50П

2/2

-18

-26

100

50П

2

-19



100П

-20



50П

2/2

-27

-27

120

50П

2

-28



100П

-29



50П

2/2

-36

-28

160

50П

2

-37



100П

-38



50П

2/2

-45

-29

200

50П

2

-46



100П

-47



50П

2/2

-54

-30

250

50П

2

-55



100П

-56



50П

2/2

-63

-31

320

50П

2

-64



100П

-65



50П

2/2

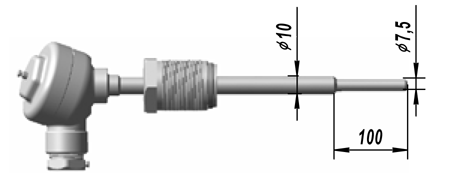

Рис.2 ТСП 9506 (Остальное см. рис. 1)

Условное давление 25 МПа.

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -50…+400 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

d, мм

НСХ

Схема

.159-40

100

60

6,5

50П

2

-41

100П

-42

50П

2/2

-43

80

2

-44

100П

-45

50П

2/2

-46

100

2

-47

100П

-48

50П

2/2

-49

120

2

-50

100П

-51

50П

2/2

-52

160

2

-53

100П

-54

50П

2/2

-55

200

2

-56

100П

-57

50П

2/2

-58

250

2

-59

100П

-60

50П

2/2

-61

320

2

-62

100П

-63

50П

2/2

-64

400

2

-65

100П

-66

50П

2/2

-67

500

2

-68

100П

-69

50П

2/2

-70

630

3

-71

100П

-72

50П

2/2

-73

800

3

-74

100П

-75

50П

2/2

-76

1000

3

-77

100П

-78

50П

2/2

-79

1250

3

-80

100П

-81

50П

2/2

-82

1600

3

-83

100П

-84

50П

2/2

-85

2000

3

-86

100П

-87

3550

50П

Рис.2 ТСМ 9506: Условное давление 16 МПа.

Материал защитной арматуры Сталь 08Х18Н10Т

-10

100

60

6,5

50М

2

-11

80

-12

100

-13

120

-14

160

-15

200

-16

250

-17

320

-18

400

-19

500



Рис.5 ТСП 9506 (Остальное см. рис. 1)

Материал защитной арматуры Сталь 12Х18Н10Т

Диапазон измеряемых температур: -100…+250 °С



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

Ру, МПа

НСХ

Схема

.171-00

80

120

6,3

100П

2/2

-01

160

-02

200

-03

250

-04

320

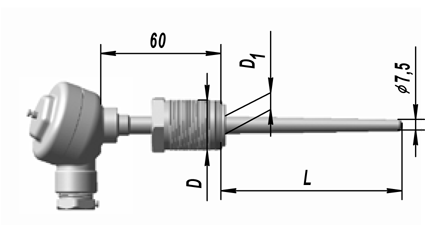

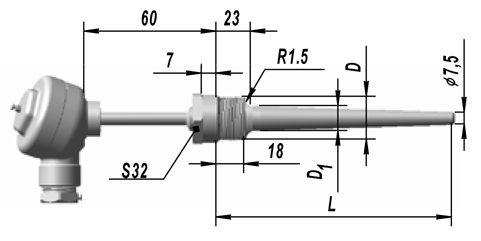

Рис.6 ТСП 9506 (Остальное см. рис. 1)

Материал защитной арматуры: Сталь 08Х18Н10Т

Диапазон измеряемых температур: 0…+450 °С

Условное давление 25 МПа.

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

L, мм

D1 , мм

D , мм

НСХ

Схема

.036-00

50

12

М22х1,5

50П

2

-01

2/2

-02

100П

2

-03

16

М27х2

50П

-04

2/2

-05

100П

2

-06

60

12

М22х1,5

50П

-07

2/2

-08

100П

2

-09

16

М27х2

50П

-10

2/2

-11

100П

2

-12

80

12

М22х1,5

50П

-13

2/2

-14

100П

2

-15

16

М27х2

50П

-16

2/2

-17

100П

2

-18

100

12

М22х1,5

50П

-19

2/2

-20

100П

2

-21

16

М27х2

50П

-22

2/2

-23

100П

2

.036-24

120

12

М22х1,5

50П

-25

2/2

-26

100П

2

-27

16

М27х2

50П

-28

2/2

-29

100П

2

-30

160

12

М22х1,5

50П

-31

2/2

-32

100П

2

-33

16

М27х2

50П

-34

2/2

-35

100П

2

-36

200

12

М22х1,5

50П

-37

2/2

-38

100П

2

-39

16

М27х2

50П

-40

2/2

-41

100П

2

-42

250

12

М22х1,5

50П

-43

2/2

-44

100П

2

-45

16

М27х2

50П

-46

2/2

-47

100П

2



Рис.1 ТСП 9506

Условное давление 16 МПа.

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -196…+500 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

d, мм

НСХ

Схема

.159-00

60

400

6,5

50П

2

-01

100П

-02

50П

2/2

-03

500

50П

2

-04

100П

-05

50П

2/2

-06

630

3

-07

100П

-08

50П

2/2

-09

800

3

-10

100П

-11

50П

2/2

-12

1000

3

-13

100П

2/2

-14

50П

-15

1250

3

-16

100П

-17

500

7,5

50П

2/2

-18

60

1600

6,5

3

-19

100П

-20

2000

50П

-21

100П

-22

3550

50П

-23

100П

-24

500

60

50П

2

-32

400

-33

500

-34

630

3

-35

800

-36

1000

-37

1250

-38

1600

-39

2000

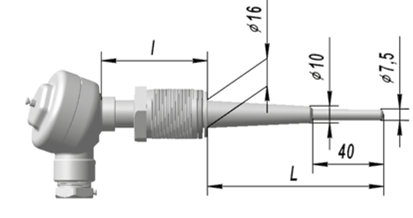

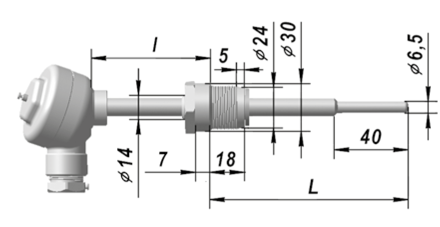

Рис.3 ТСП 9506 (Остальное см. рис. 1)

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -196…+500 °С

Условное давление 25 МПа.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

d, мм

НСХ

Схема

.160-00

60

50

7,5

50П

2

-01

100П

-02

50П

2/2

-09

60

2

-10

100П

-11

50П

2/2

-18

80

2

-19

100П

-20

50П

2/2

-27

320

80

2

-28

60

-29

100П

2/2

-30

100

50П

2

-37

-38

100П

2/2

-39

120

50П

2

-46

-47

100П

2/2

-48

160

50П

2

-55

-56

100П

2/2

-57

200

50П

2

-64



-65

100П

2/2

-66

250

50П



Рис.3 ТСМ 9506:

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -50…+150 °С

Условное давление 25 МПа.

.170-20

60

60

7,5

50М

2

-21

80

-21

320

-23

60

100

-24

120

-25

160

-26

200

-27

250



Рис.4 ТСП 9506 (Остальное см. рис. 1)

Неподвижный штуцер

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -50…+500 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

Ру, МПа

НСХ

Схема

.169-00

60

80

25

50П

2

-01

100П

-02

50П

2/2

-09

100

2

-10

100П

-11

50П

2/2

-18

60

120

2

-19

100П

-20

50П

2/2

-27

160

2

-28

100П

-29

50П

2/2

-36

500

200

2

-37

100П

-38

50П

2/2

-45

250

2

-46

100П

-47

50П

2/2

Рис.4 ТСМ 9506 (Остальное см. рис. 1)

Неподвижный штуцер

Материал защитной арматуры Сталь 08Х18Н10Т

Диапазон измеряемых температур: -50…+150 °С

-28

60

80

16

50М

2

-29

100

-30

120

-31

160

-32

200

-33

250

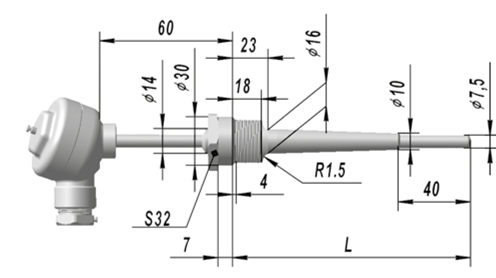

Рис.7 ТСП 9506 (Остальное см. рис. 1)

Неподвижный штуцер

Материал защитной арматуры: Сталь 08Х18Н10Т

Диапазон измеряемых температур: 0…+450 °С

Условное давление 25 МПа.

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

L, мм

D1 , мм

D , мм

НСХ

Схема

0.36-48

80

18

М22х1,5

50П



-49

2/2

-50

100П

2

-51

М27х2

50П

-52

2/2

-53

100П

2

-54

100

16

М22х1,5

50П

-55

2/2

-56

100П

2

-57

М27х2

50П

-58

2/2

-59

100П

2

-60

120

16

М22х1,5

50П

-61

2/2

-62

100П

2

-63

М27х2

50П

-64

2/2

-65

100П

2

-66

160

16

М22х1,5

50П

-67

2/2

-68

100П

2

-69

М27х2

50П

-70

2/2

-71

100П

2

-72

200

16

М22х1,5

50П

-73

2/2

-74

100П

2

-75

М27х2

50П

-76

2/2

-77

100П

2

-78

250

16

М22х1,5

50П

-79

2/2

-80

100П

2

-81

М27х2

50П

-82

2/2

-83

100П

2



Рис.8 ТСП 9506 (Штуцер подвижный)

Материал защитной арматуры: Сталь 12Х18Н10Т

Диапазон измеряемых температур: -50…+250 °С

Степень защиты от пыли и воды: IP54

Условное давление 16 МПа, Схема 3

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

D1, мм

D , мм

НСХ

.212-00

60

6,5

М27Х2

100П

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 9506 .158-02 ТУ 4211-093-02566540-2011»
