НОВИНКИ!!!

Термопреобразователи сопротивления платиновые ТСП 9422 и медные ТСМ 9422

Цена и срок изготовления
по запросу

для измерения температуры в зонах расплава материала термопластавтоматов KuASY и на линиях производства химического волокна.

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТСП 9422	ТСМ 9422
диапазон измеряемых температур, °C	-50…+350 *	-50…+180
номинальная статическая характеристика (НСХ)	50П; 100П	50М
класс допуска	В
время термической реакции, с	5; 10; 20	5
степень защиты от пыли и воды	IP55
материал защитной арматуры	12Х18Н10Т
номинальное значение α, °Cˉ¹ (W₁₀₀)	0,00391	0,00428
диапазон условных давлений, МПа	0,4
устойчивость к вибрации	N3
вид климатического исполнения	У2, Т2
масса, кг, не более	0,019…0,22	0,023
средняя наработка до отказа, ч	100 000
* см. таблицы конструктивных исполнений

Для измерения температуры:

Показатель тепловой инерции:

Поле для сертификатов:

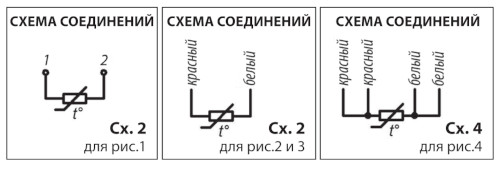

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Схема	Рис.	НСХ	Размеры				Диапазон измеряемых температур, °С	Масса, кг
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Схема	Рис.	НСХ	d	L	l	l₁	Диапазон измеряемых температур, °С	Масса, кг
ТСП
-00	2	3	100П	-	800	40	75	-50…+300	0,075
-01					1000	40	75		0,080
-02					1000	65	100		0,085
-07		1		6	218	160	-	-50…+350	0,165
-08					308	250			0,185
-09					378	320			0,188
-10					458	400			0,220
-11		2		-	340	60	85		0,077
-12				5	440	160	185		0,090
-13					600	320	345		0,110
-14					785	630	655		0,130
-15	4	4	50П	5	95	60	-	-50…+300	0,019
ТСМ
-16	4	4	50М	5	155	120	-	-50…+180	0,023

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 9422-09 ТУ 4211-093-02566540-2011»
