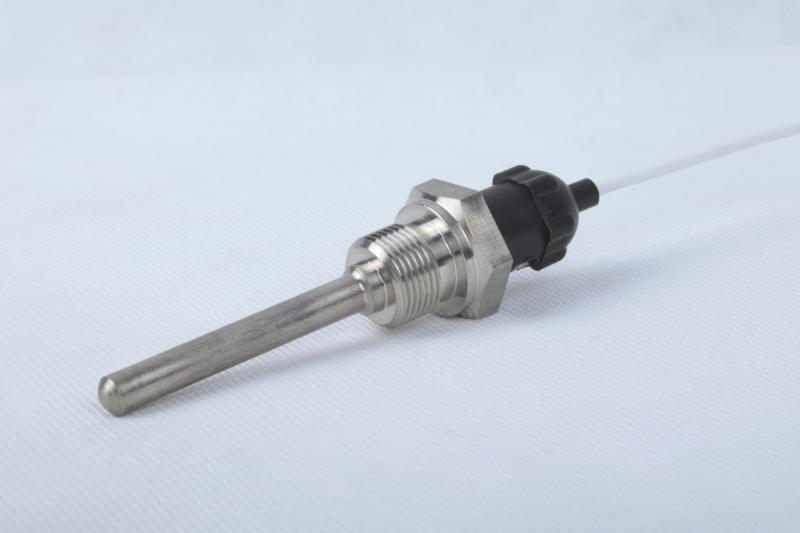

Термопреобразователи сопротивления платиновые ТСП 9203 и медные ТСМ 9203

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких и газообразных сред, твердого тела, воздуха грузовых изотермических вагонов


| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 9203

ТСМ 9203

диапазон измеряемых температур, °C

-50…+300 *

-50…+180 *

номинальная статическая характеристика

50П , 100П

50М , 100М

класс допуска

А, В

В, С

время термической реакции, с

8 - для Ø6; 30 - для Ø8

степень защиты от пыли и воды

IP55

материал защитной арматуры

Ст.12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00391;

(1,3910)

0,00428;

(1,4280)

диапазон условных давлений, МПа

0,4 - для Ø6; 0,1 - для Ø8

устойчивость к вибрации

группа исп. N3

вид климатического исполнения

У2, Т2

масса, кг, не более

0,11…4,00

средняя наработка до отказа, ч

70 000

100 000

* см. таблицы конструктивных исполнений

Для измерения температуры:

  • жидких и газообразных сред (рис.1),
  • твердого тела (рис.2),
  • воздуха грузовых изотермических вагонов (рис.3).

Термопреобразователи поставляются с маслобензостойким кабелем. Температура применения до +220°С.

СПОСОБ КРЕПЛЕНИЯ - неподвижный штуцер, фланец, спец. гнездо.

Термопреобразователи сопротивления платиновые ТСП 9203 и медные ТСМ 9203

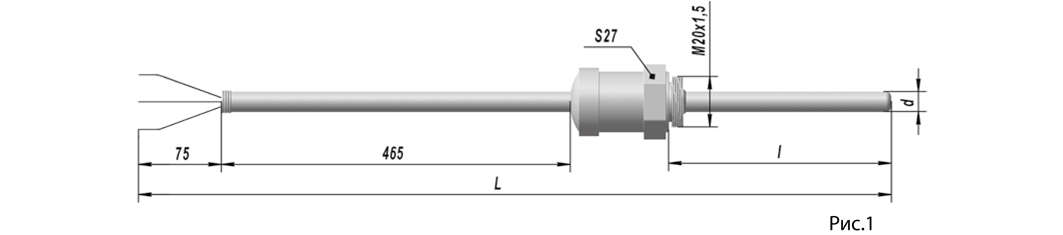

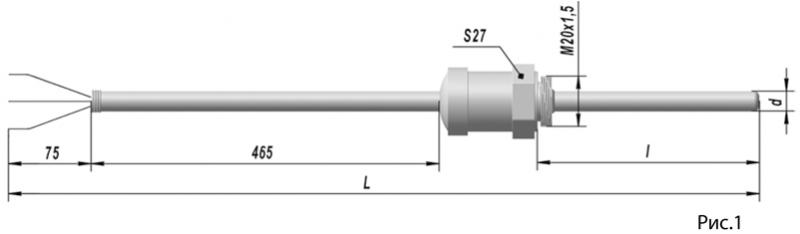

Рис.1 ТСП 9203 d = 8 мм, Класс допуска А, В

Диапазон измеряемых температур -50…+150°С

Среда использования: жидкости и газы
Класс допуска

НСХ

Размеры,мм

Мас-са, кг

А

В
Схема

l

L

3

4

2

3

 4

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

-09

-48

-00

-64

-56

50П

80

656

0,12

-10

-49

-01

-65

-57

100

676

0,13

-11

-50

-02

-66

-58

120

696

0,14

-12

-51

-03

-67

-59

160

736

0,15

-13

-52

-04

-68

-60

200

776

0,16

-14

-53

-05

-69

-61

250

826

0,18

-15

-54

-06

-70

-62

320

896

0,22

-16 -

55

-07

-71

-63

500

1076

0,31

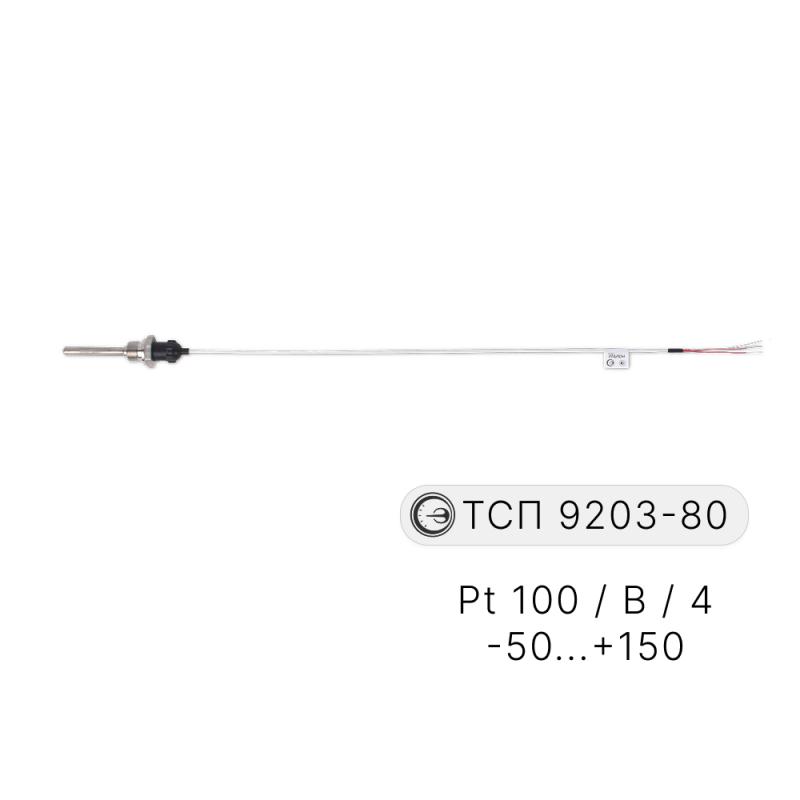

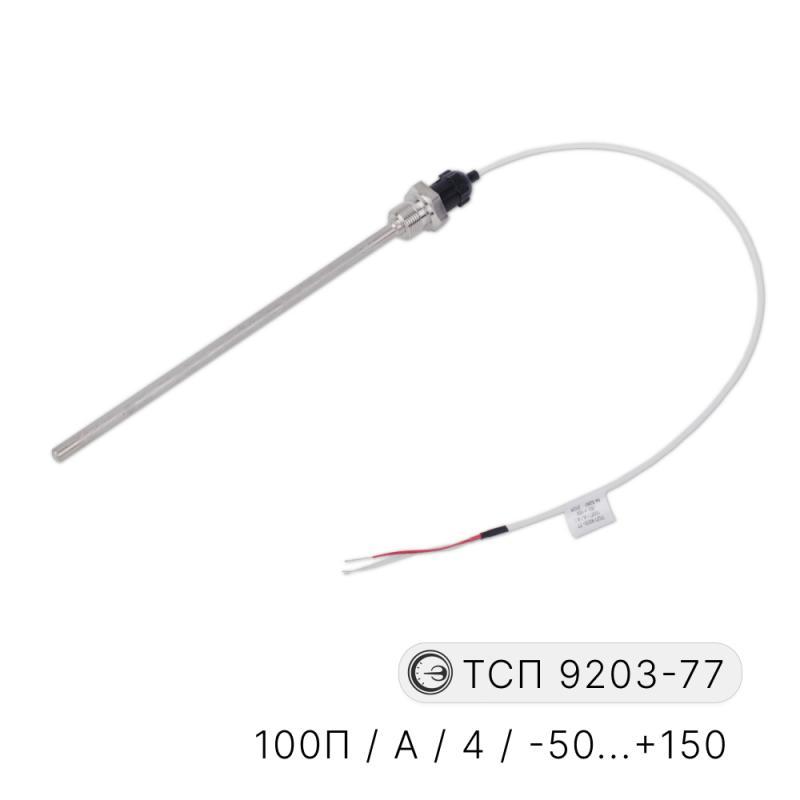

-27

-72

-18

-88

-80

100П

80

656

0,12

-28

-73

-19

-89

-81

100

676

0,13

-29

-74

-20

-90

-82

120

696

0,14

-30

-75

-21

-91

-83

160

736

0,15

-31

-76

-22

-92

-84

200

776

0,16

32

-77

-23

-93

-85

250

826

0,18

-33

-78

-24

-94

-86

320

896

0,2

-34

-79

-25

-95

-87

500

1076

0,31



Рис.1 ТСМ 9203, d=8мм

Среда использования: жидкость и газы.

Диапазон измеряемых температур:

  • для класса В (-50...+150 °С)
  • для класса С (-50...+180 °С)
Класс допуска

НСХ

Размеры, мм

Масса, кг

В

С
Схема

l

L

3

4

3

4

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

-00

-37

-09

-45

50М

80

656

0,12

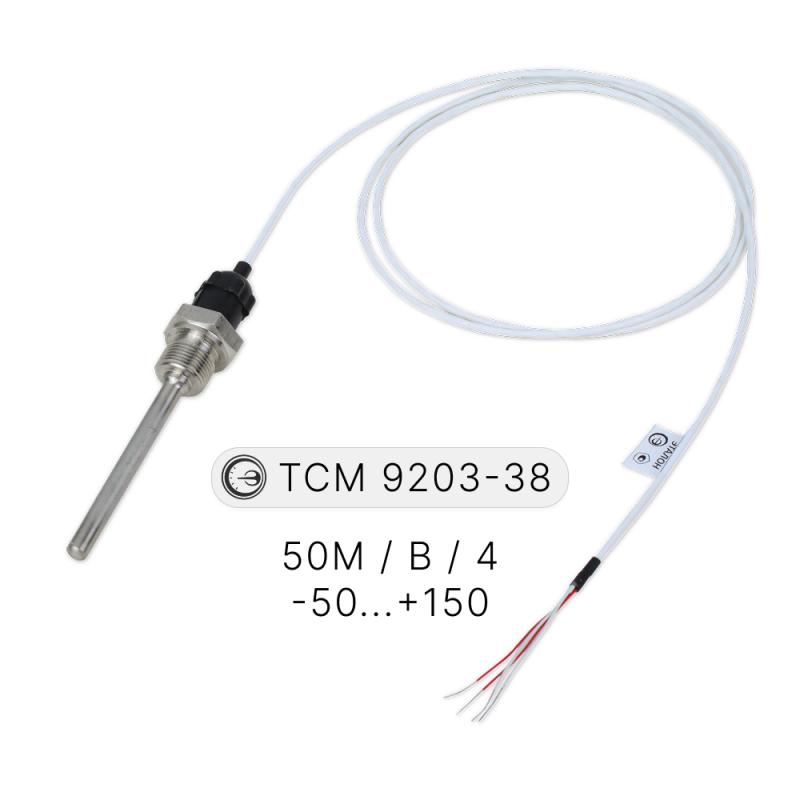

-01

-38

-10

-46

100

676

0,13

-03

-39

-12

-47

120

696

0,14

-04

-40

-13

-48

160

736

0,15

-05

-41

-14

-49

200

776

0,16

-06

-42

-15

-50

250

826

0,18

-07

-43

-16

-51

320

896

0,22

-08

-44

-17

-52

500

1076

0,31

-18

-53

-27

-61

100М

80

656

0,12

-19

-54

-28

-62

100

676

0,13

-21

-55

-30

-63

120

696

0,14

-22

-56

-31

-64

160

736

0,15

-23

-57

-32

-65

200

776

0,16

24

-58

-33

-66

250

826

0,18

-25

-59

-34

-67

320

896

0,22

-26

-60

-35

-68

500

1076

0,31

Рис.1 ТСП 9203, d = 6мм

Класс допуска А, В

Диапазон измеряемых температур:  -50…+250°С

Среда использования: жидкости и газы

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Схема

НСХ

Размеры, мм

Масса, кг

Класс допуска

l

L

А

В

-

-08

2

50П

100

676

0,11

-17

-98

3

-96

-97

4

-

-26

2



100П

-35

-101

3

-99

-100

4



































Рис.1 ТСМ 9203, d=6мм.

Среда использования: жидкость и газы.

Диапазон измеряемых температур:

  • для класса В (-50...+150 °С)
  • для класса С (-50...+180 °С)

Класс допуска В

Класс допуска С

НСХ

Размеры, мм

Масса, кг

Сх.3

Сх.4

Сх.3

Сх.4

l

L

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

-77

-69

-92

-84

50М

80

656

0,11

-02

-70

-11

-85

100

676

0,11

-78

-71

-93

-86

120

696

0,12

-79

-72

-94

-87

160

736

0,13

-80

-73

-95

-88

200

776

0,15

-81

-74

-96

-89

250

826

0,17

-82

-75

-97

-90

320

896

0,20

-83

-76

-98

-91

500

1076

0,26

-107

-99

-122

-114

100М

80

656

0,11

-20

-100

-29

-115

100

676

0,11

-108

-101

-123

-116

120

696

0,12

-109

-102

-124

-117

160

736

0,13

-110

-103

-125

-118

200

776

0,15

-117

-104

-126

-119

250

826

0,17

-112

-105

-127

-120

320

896

0,20

-113

-106

-128

-121

500

1076

0,26
Термопреобразователи сопротивления платиновые ТСП 9203 и медные ТСМ 9203

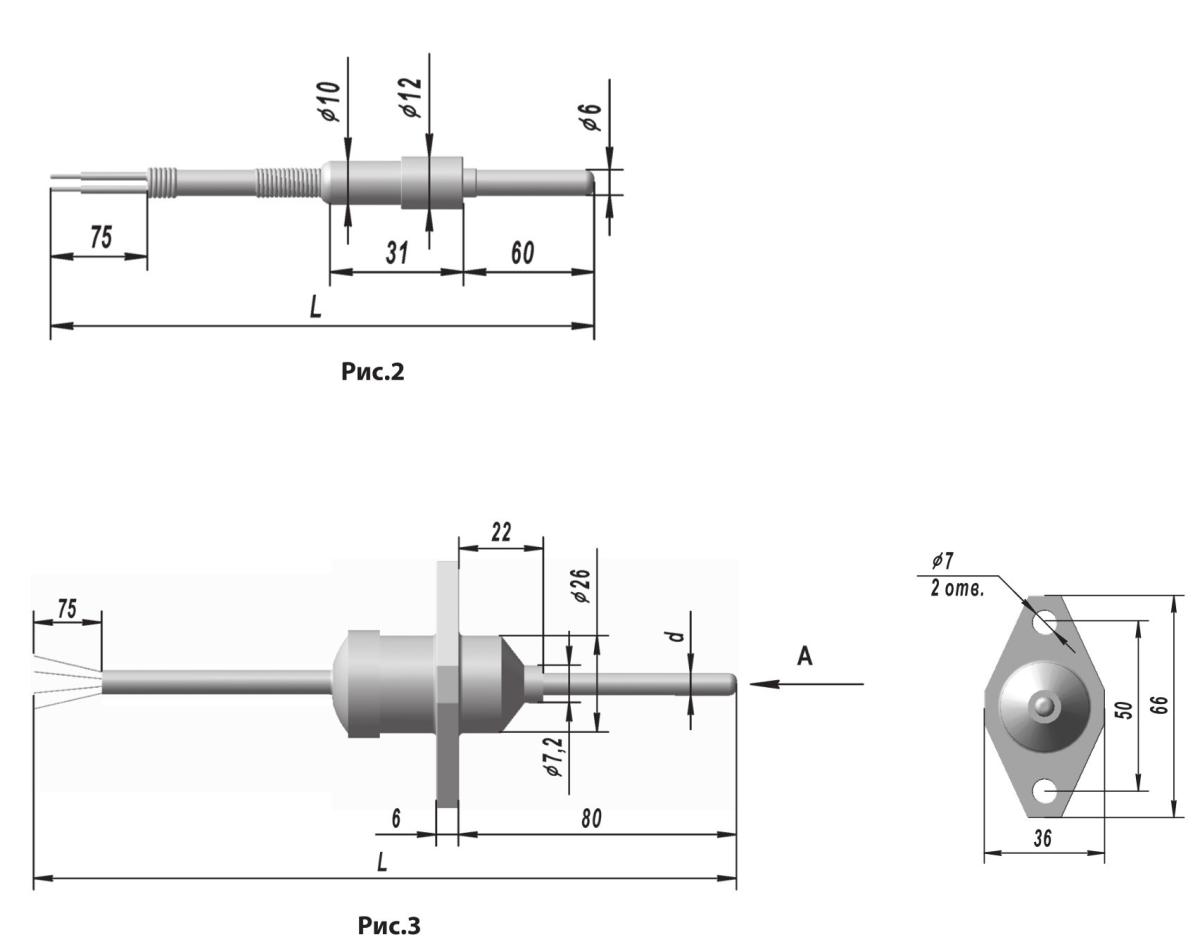

Рис. 2; 3 ТСП 9203, Класс допуска А, В

Среда использования: Воздух изотермических вагонов, твердое тело

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

Сх.

НСХ

Размеры, мм

Масса, кг

Диапазон измеряемых температур, °С

Класс допуска

l

L

d

А

В

-36

-41

3

4

100П

80

530

6

0,15

-50…+150

-37

-42

3080

0,60

-38

-43

4580

0,80

-39

-44

16080

3,00

-40

-45

20080

4,00

-

-46

2

2

50П

60

820

0,12

0…+300

-

-47

100П

0,12







Термопреобразователи сопротивления платиновые ТСП 9203 и медные ТСМ 9203

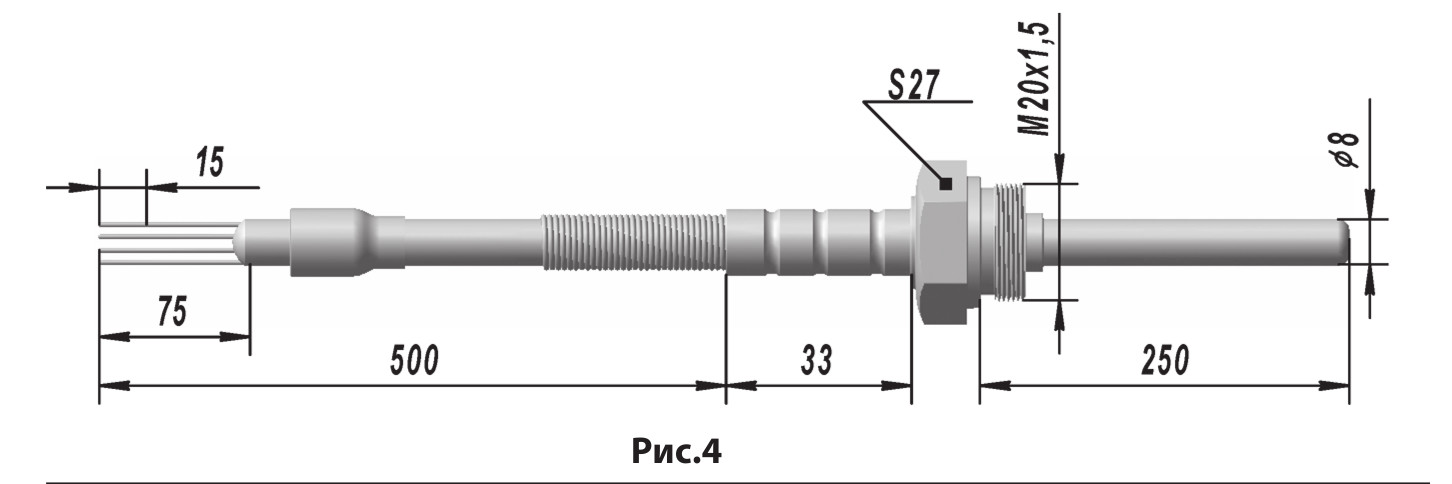

Рис.4 ТСМ 9203, Класс допуска В

Среда использования: жидкость и газы.

Диапазон измеряемых температур: -50...+150 °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Сх.4

НСХ

Масса, кг

-36

4

50М

0,25

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 9203-01 ТУ 4211-093-02566540-2011»

Термопреобразователи сопротивления ТСП 9203, ТСМ 9203 поставляются без наконенчников.

14.05.24
ООО «Ракурс-инжиниринг»

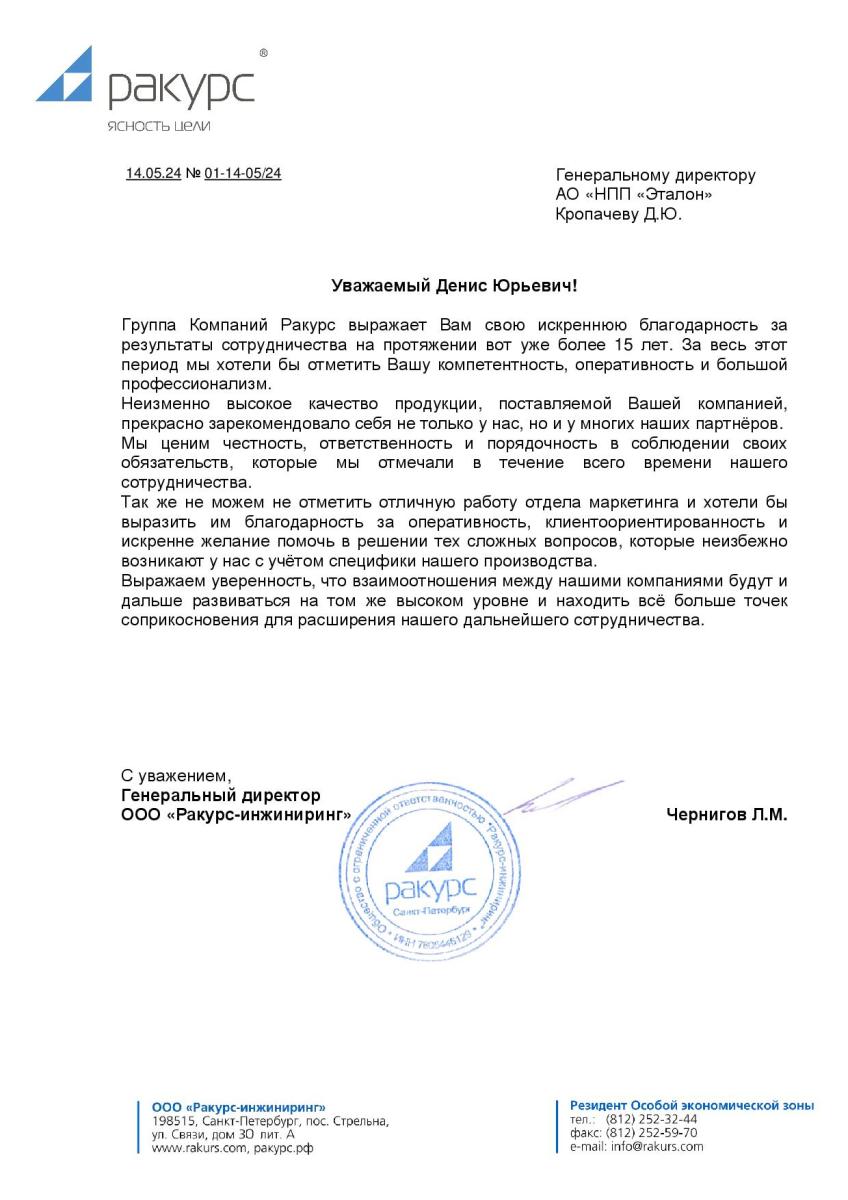

Группа Компаний Ракурс выражает Вам свою искреннюю благодарность за результаты сотрудничества на протяжении вот уже более 15 лет. За весь этот период мы хотели бы отметить Вашу компетентность, оперативность и большой профессионализм.
