Каталог продукции/ Датчики температуры/ Термопреобразователи сопротивления/ ТСП / ТСМ

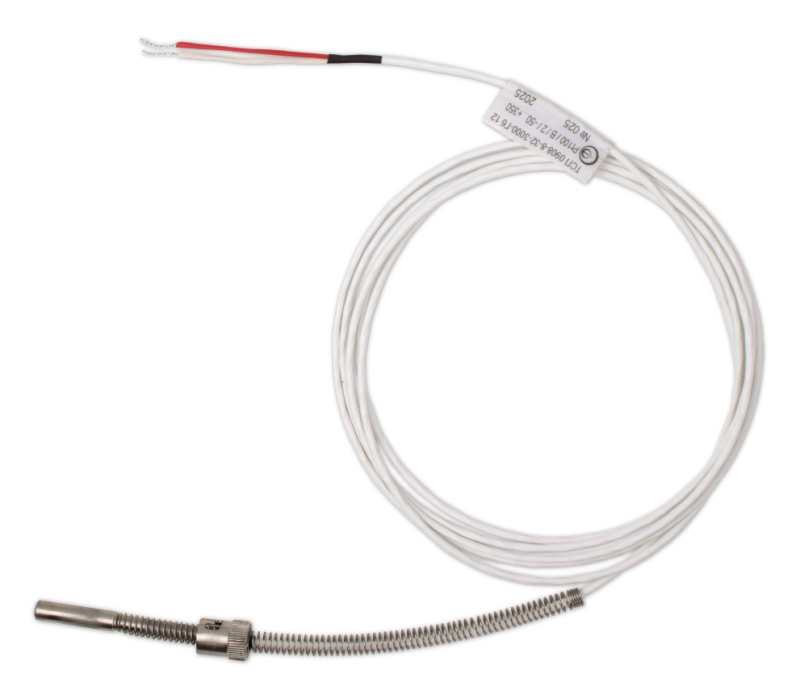

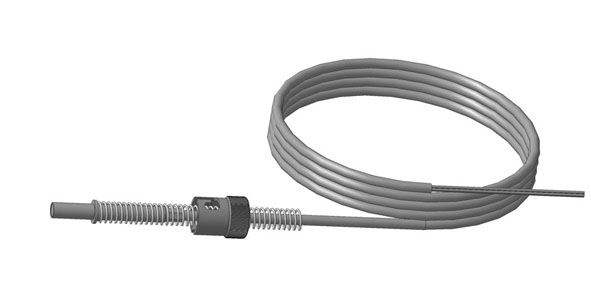

Термопреобразователи сопротивления платиновые ТСП 0908 и медные ТСМ 0908

Цена и срок изготовления
по запросу

для измерения температуры твердых тел, подшипников скольжения в различных областях машиностроения, например, при производстве пластмасс, в шинной промышленности.

Аналог: Jumo 902109/10

Технические характеристики

ТСП 0908

ТСМ 0908

Диапазон измеряемых температур, °C

-50...+350

-50...+180

Номинальная статическая характеристика

Pt100, 50П, 100П

50М, 100М

Класс допуска

А, В

Значение температурного коэффициента α, ºC-1

0,00391; 0,00385

0,00428

Материал защитной арматуры

12Х18Н10Т

Время термической реакции, с

15

Степень защиты от пыли и воды

IP51

Устойчивость к вибрации группа исп.

N3

Вид климатического исполнения

УЗ, Т3



Тип

НСХ

Класс допуска

Схема соединения

Тип гайки байонетной

Диапазон измерений, °C

ТСП 0908

50П

А

3, 4

ГБ12

ГБ15

ГБ17

-50...+200

В

2, 3, 4

100П, Pt100

А

3, 4

-30...+300

В

2, 3, 4

-50...+350

ТСМ 0908

50М, 100М

В

2, 3, 4

-50...+180

Общая длина термопреобразователя L=(l+Lk) мм

Время термической реакции не более 8 сек.

Масса, г, не более: М=53+(l+Lk)·0,03

Длина монтажной части l, мм: 5, 10, 16, 20, 25, 32, 40, 50, 60,

80, 100, 120, 140, 160, 200, 250, 320, 400

Способ крепления на объекте - байонетное соединение диаметром от 12 до 17 мм.

Средний срок службы - 5 лет.

Возможно изготовление термопреобразователей типа ТХА(К), ТХК(L), ТЖК(J).

Термопреобразователи сопротивления платиновые ТСП 0908 и медные ТСМ 0908
Термопреобразователи сопротивления платиновые ТСП 0908 и медные ТСМ 0908

При заказе уточняйте — с адаптером байонетным или без него.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 0908-6-200-5000/100П/В/4-ГБ12-(-50...+350)»



ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
ТСП 0908 - ХХ - Х / Х / Х / Х - Х - (Х)
                    1    2    3   4    5   6   7     8

1. Диаметр монтажной части
2. Длина монтажной части l, мм
3. Длина кабеля Lk, мм
4. НСХ
5. Класс допуска
6. Схема соединения
7. Тип гайки байонетной
8. Диапазон измерений, °C
