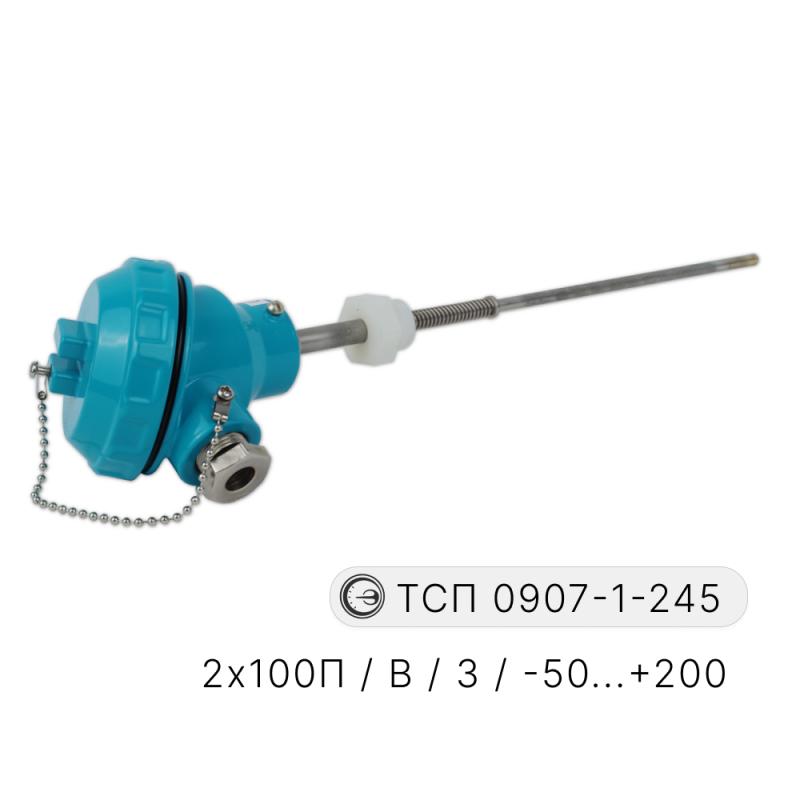

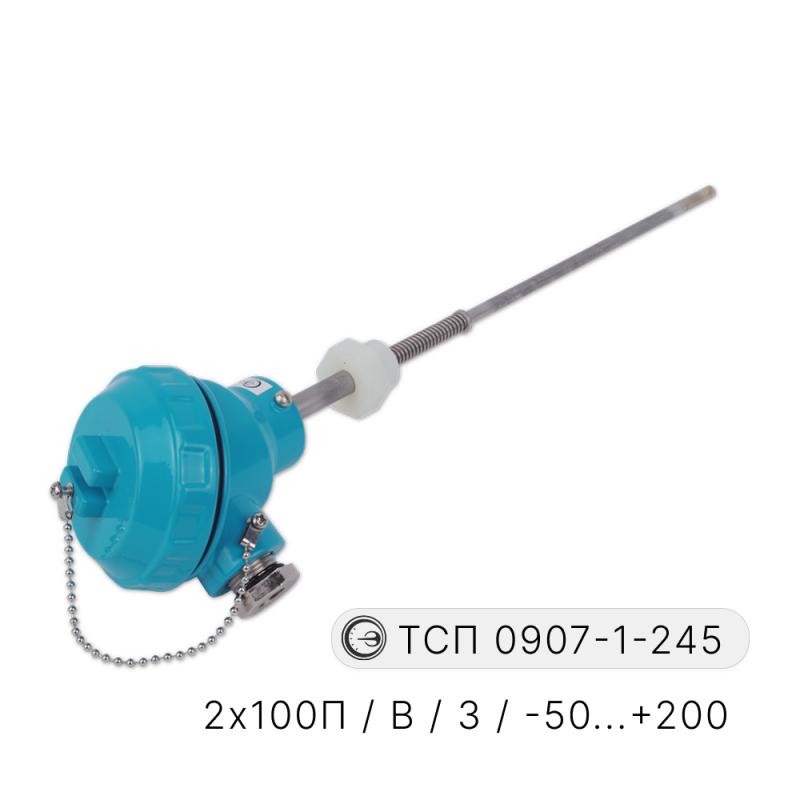

Термопреобразователи сопротивления платиновые ТСП 0907 и медные ТСМ 0907

Цена и срок изготовления
по запросу

для измерения температуры твердых тел, например, подшипников скольжения.

| ТУ 4211-093-02566540-2011

Материал штуцера G1/2 - полиамид.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0907, ТСМ 0907

диапазон измеряемых температур, °C

-50…+200 *

номинальная статическая характеристика (НСХ)

см. табл.1

класс допуска

В, С

время термической реакции, с

15

степень защиты от пыли и воды

IP55

материал защитной арматуры

12Х18Н10Т, Л63

номинальное значение α, °Cˉ¹; (W100)

0,00391; 0,00428; 0,00385

диапазон условных давлений, МПа

0,4

устойчивость к вибрации

N4

вид климатического исполнения

У2, Т2

масса, кг, не более

0,165…0,4

средняя наработка до отказа, ч

100 000

* см. таблицу конструктивных исполнений

Таблица 1

Тип ТС

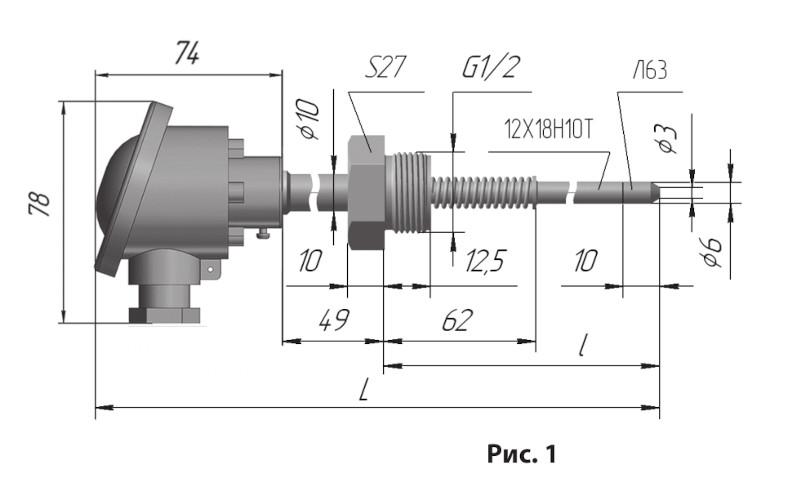

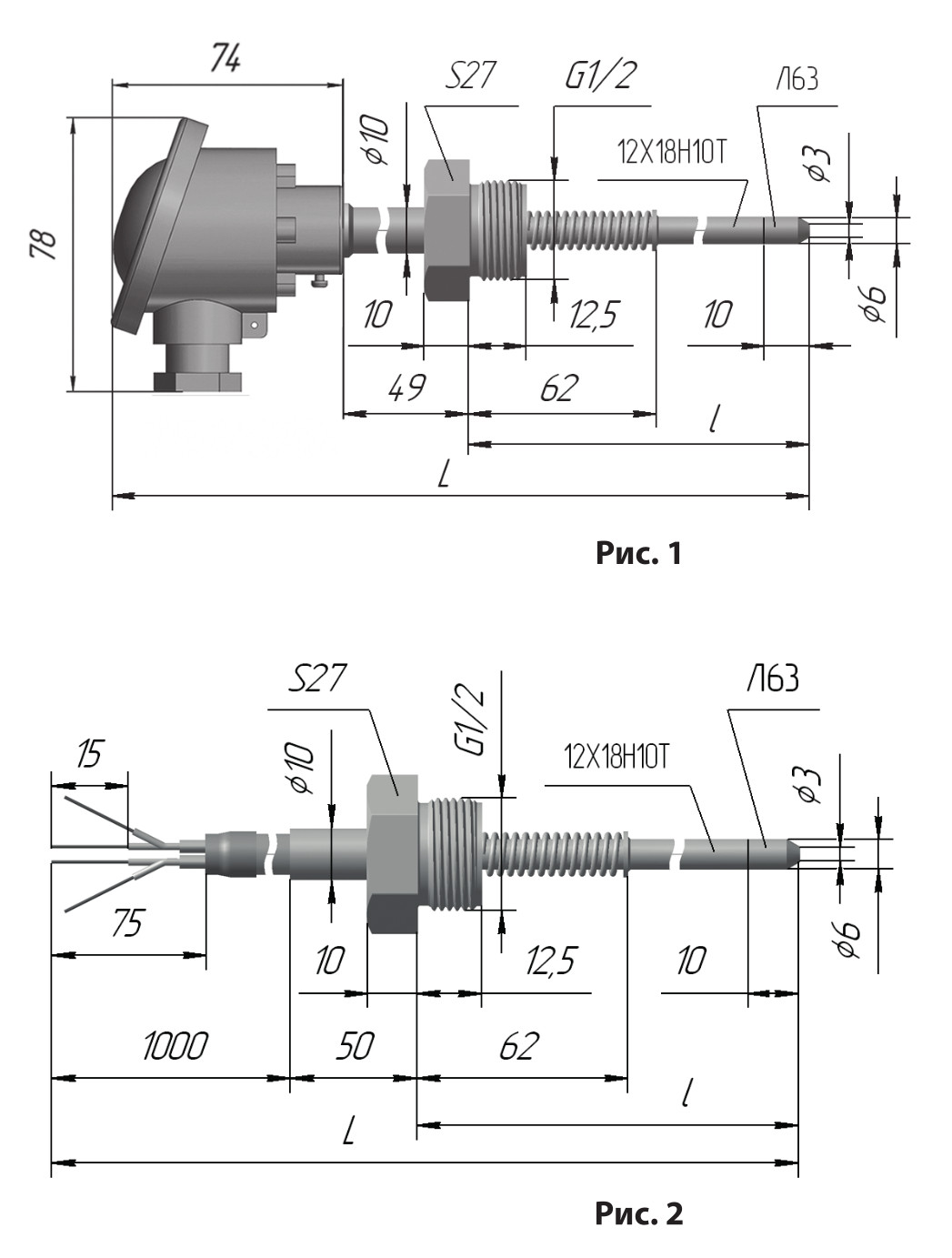

Рис

НСХ

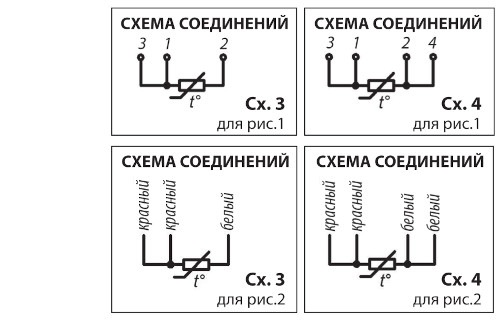

Схе-ма

Класс до-пус-ка

Диапазон темпе-ратур, °С

α, °Cˉ¹

ТСП 0907

1

50П, 100П Pt50, Pt100

3; 4

В, С

– 50 ... +200

0,00391

0,00385

2

ТСМ 0907

1

50М, 100М

В

– 50 ... +150

0,00428

С

– 50 ... +180

2

В

– 50 ... +150

С

– 50 ... +180



Таблица 2

l, мм

L, мм,

(для рис. 1)

L, мм,

(для рис. 2)

Масса, кг,

(для рис. 1)

Масса, кг,

(для рис. 2)

125

255

1175

0,365

0,165

150

280

1200

0,369

0,169

170

300

1220

0,372

0,172

200

330

1250

0,377

0,177

215

345

1265

0,380

0,180

250

380

1300

0,385

0,185

275

405

1325

0,390

0,190

335

465

1385

0,400

0,200

Термопреобразователи сопротивления платиновые ТСП 0907 и медные ТСМ 0907

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0907-1-170-100П-В-3- (-50…+200) ТУ 4211-093-02566540-2011»



ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

ТСП ХХХХ Х - ХХХ - ХХХХ - Х Х - (ХХ...ХХ) ТУ 4211-093-02566540-2011
         1       2     3         4        5 6          7                       8.



1. Тип ТС
2. Номер рисунка
3. Длина монтажной части, мм
4. НСХ преобразования
5. Класс допуска
6. Условное обозначение схемы соединения внутренних проводов
7. Рабочий диапазон измеряемых температур
8. Обозначение ТУ
