Термопреобразователи сопротивления платиновые ТСП 0505

Цена и срок изготовления
по запросу
  • для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
  • для измерения температуры агрессивных сред, в том числе кислот и щелочей различных концентраций.

| ТУ 4211-093-02566540-2011



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0505

диапазон измеряемых температур, °C

0…+150

номинальная статическая характеристика (НСХ)

Pt100; 100П

класс допуска

В

время термической реакции, с

30

степень защиты от пыли и воды

IP54

материал защитной арматуры Стекло

БК8

номинальное значение α, °Cˉ¹; (W100)

0,00391  0,00385

диапазон условных давлений, МПа

0,4

устойчивость к вибрации

N3

вид климатического исполнения

У2, Т2

масса, кг, не более

0,226

средняя наработка до отказа, ч, не менее

70 000

Термометр изготавливается в стеклянном корпусе.

Термопреобразователи сопротивления платиновые ТСП 0505

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l,мм

d,мм

НСХ

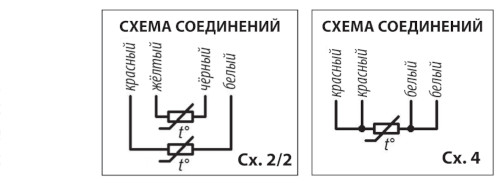

Схема

Количество ЧЭ

α, °Cˉ¹

-00

60

7

Pt100

2/2

2

0,00385

-01

100П

0,00391

-02

32

5,5

Pt100

4

1

0,00385

-03

100П

0,00391

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 0505-01 ТУ 4211-093-02566540-2011»
