Термопреобразователи сопротивления платиновые и медные ТСП 0906, ТСМ 0906

Цена и срок изготовления
по запросу

для измерения температуры в жидких и газообразных средах, а также для измерения температуры твердых тел.

Аналог: Jumo 902005/40

| ТУ 4211-096-02566540-2012

Подключение к измеряемой среде - М6, M8.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0906

ТСМ 0906

диапазон измеряемых температур, °C

-50…+200

-50…+180

номинальная статическая характеристика (НСХ)

Pt100

100М

класс допуска

В

время термической реакции, с

8

степень защиты от пыли и воды

IP54

материал защитной арматуры

12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00385

0,00428

диапазон условных давлений, МПа

0,4

устойчивость к вибрации

V3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч, не менее

100 000

Тип

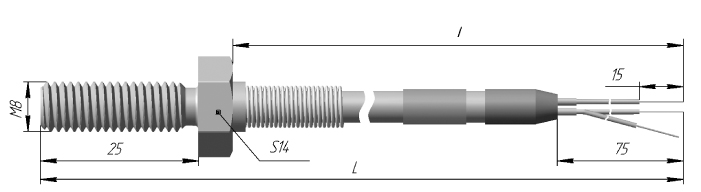

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

НСХ

Рис

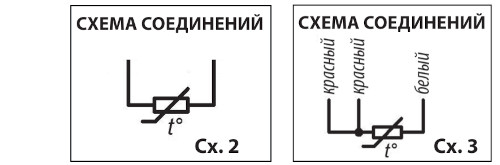

Схема

L, мм

l, мм

Масса, кг

ТСП 0906

-00

Pt 100

1

3

5031

5000

0,2

-01

15031

15000

0,45

-02

2

2

135

100

0,05

ТСМ 0906

-00

100М

-01

1

3

15031

15000

0,45

-02

5031

5000

0,2

| ТУ 4211-093-02566540-2011

«ТСП 0906-02 ТУ 4211-096-02566540-2012»
