Термопреобразователи сопротивления платиновые ТСП 0915
для измерения температуры твердых тел
НАЗНАЧЕНИЕ:
Вставной термометр сопротивления ТСП 0915 предназначен для измерения температуры твердых тел.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- нагревательная техника
- термопластавтоматы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 0915 |
диапазон измеряемых температур, °C |
-50...+200 |
номинальная статическая характеристика |
Pt100, 100П |
класс допуска |
А, В |
материал защитной арматуры |
12Х18Н10Т |
время термической реакции, с |
8 |
степень защиты от пыли и воды |
IP54 |
устойчивость к вибрации |
группа исп.N3 |
вид климатического исполнения |
УЗ, Т3 |
Тип |
Рис. |
d, мм |
Длина кабеля Lk, м |
НСХ |
Класс до-пуска |
Схема соединения для класса допуска |
|
А |
В |
||||||
ТСП 0915 |
1 |
3; 4; 5; 6 |
от 0,5 до 20 |
100П Pt100 |
А; В |
3, 4 |
2, 3, 4 |
2 |
|||||||
3 |
4; 5; 5,8 |
||||||

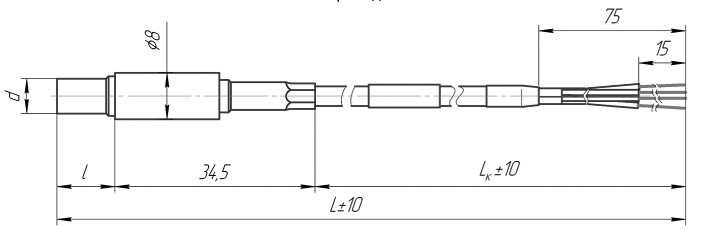

Общая длина термопреобразователя L=(l+Lk+34,5) мм Время термической реакции не более 8 сек. Масса, г, не более: М = 20 + 2,5 l + 0,02 Lk |
|||||||

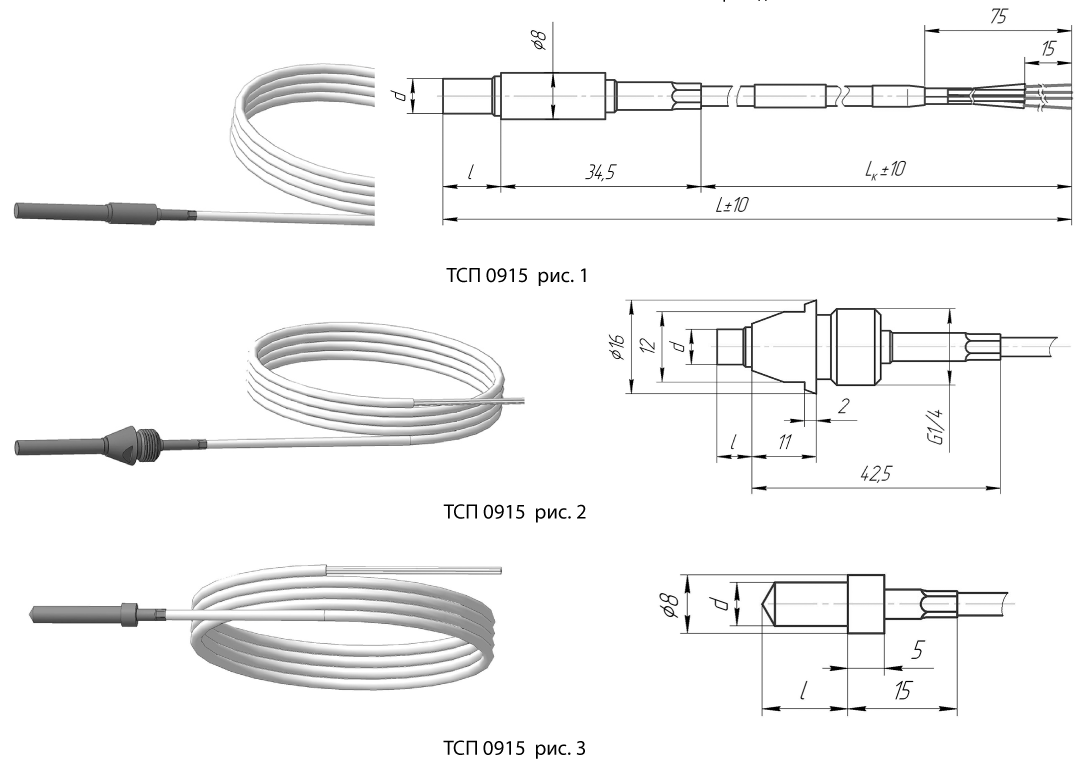

Длина монтажной части l, мм (для рис. 1): 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630 |
|||||||
Длина монтажной части l, мм (для рис. 2): 6, 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 |
|||||||
Длина монтажной части l, мм (для рис. 3): 6, 9, 12, 16, 20, 25, 32 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 0915-1-200-5-/100П/В/4-5000-(-50...+200)»
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
ТСП 0915 - Х - Х - Х / Х / Х / Х - Х - (Х)
1 2 3 4 5 6 7 8
1. Номер рисунка
2. Длина монтажной части l, мм
3. Диаметр монтажной части d, мм
4. НСХ
5. Класс допуска
6. Схема соединения
7. Длина кабеля Lk, мм
8. Диапазон измерений, °C
