Термопреобразователи сопротивления платиновые ТСП 0914

Цена и срок изготовления
по запросу
  • для измерения температуры в жидких и газообразных средах
  • для измерения температуры твердых тел
Термопреобразователи сопротивления платиновые ТСП 0914

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0914

диапазон измеряемых температур, °C

-50...+350

номинальная статическая характеристика

Pt100, 100П

класс допуска

А, В

материал защитной арматуры

12Х18Н10Т

время термической реакции, с

8

степень защиты от пыли и воды

IP54

устойчивость к вибрации группа исп.

N3

вид климатического исполнения

УЗ, Т3



Тип

d, мм

D, мм

НСХ

Класс до-пус-ка

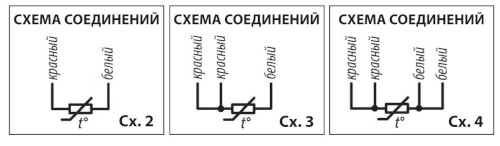

Схема сое-дине-ния

Диапазон изме-рений, °C

ТСП 0914

3; 4;

5; 6

М8х1

М10х1

М14х1,5

G1/2

100П

Pt100

А

3, 4

-50...+350

В

2, 3, 4

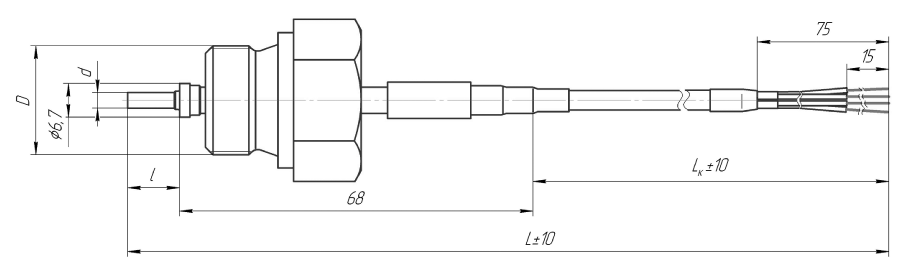

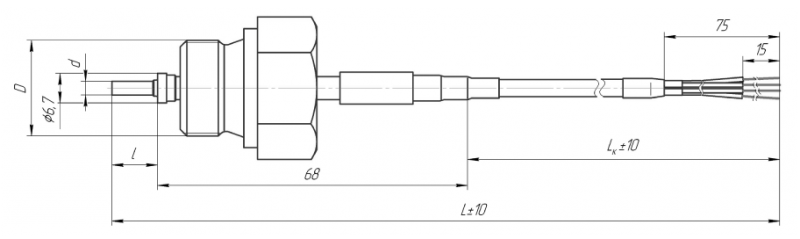

Общая длина термопреобразователя L=(l+Lk+68) мм

Время термической реакции не более 8 сек.

Масса, г, не более: М = 115 + 0,07 l + 0,03 Lk

Длина монтажной части l, мм:

10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630

Аналог: Jumo 902005/10

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Климатическая, холодильная и нагревательная техника, печестроение и машиностроение.

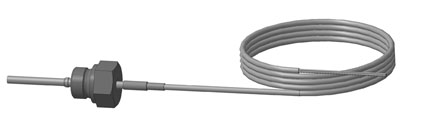

Ввинчивающийся термометр сопротивления с подвижным штуцером, подключение к измеряемой среде - резьба G1/2, M8x1, M10x1, M14.

Средний срок службы - 5 лет







ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 0914-200-5-М10х1 / 100П / В / 4-5000-(-50...+350)»

ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
ТСП 0914 - ХХ - Х / Х / Х / Х - Х - (Х)
                    1    2    3   4    5   6    7    8

1. Длина монтажной части l, мм
2. Диаметр монтажной части d, мм
3. Диаметр резьбы штуцера D, мм
4. НСХ
5. Класс допуска
6. Схема соединения
7. Длина кабеля Lk, мм
8. Диапазон измерений, °C

Вопросы - Ответы

Павел (не проверено)

Добрый день.

Соединение штуцера и датчика герметично? Возможна ли установка данного датчика на камеру с избыточным давлниес 0,012 Бар?

etalon

Добрый день!
В данном изделии штуцер подвижный, герметизация происходит за счет прижима с помощью резьбы.
Всего доброго!
