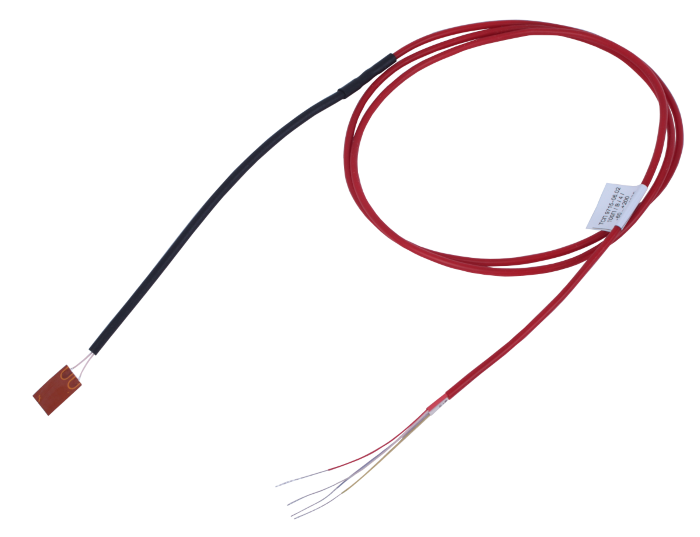

Термопреобразователь сопротивления платиновые ТСП 9715 и медные ТСМ 9715

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры плоских, цилиндрических и криволинейных поверхностей.

Термометр представляет собой гибкое основание с закрепленным на нем чувствительным элементом.

| ТУ 4211-027-02566540-2005


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 9703

ТСМ 9703

диапазон измеряемых температур, °C

-60…+200

-60…+180

номинальная статическая характеристика

50П; 100П; 500П

50М; 100М

класс допуска

В, С

время термической реакции, с

1

степень защиты от пыли и воды

IP00

номинальное значение α, °Cˉ¹; (W100)

0,00391 (1,3910)

0,00428 (1,4280)

диапазон условных давлений, МПа

-

устойчивость к вибрации

Группа исп.L3

вид климатического исполнения

У3

ВЫВОДЫ: провод МГТФ.

СПОСОБ КРЕПЛЕНИЯ:  приклеивание (клей К-300, К-400, КЛТ-30), механический прижим.

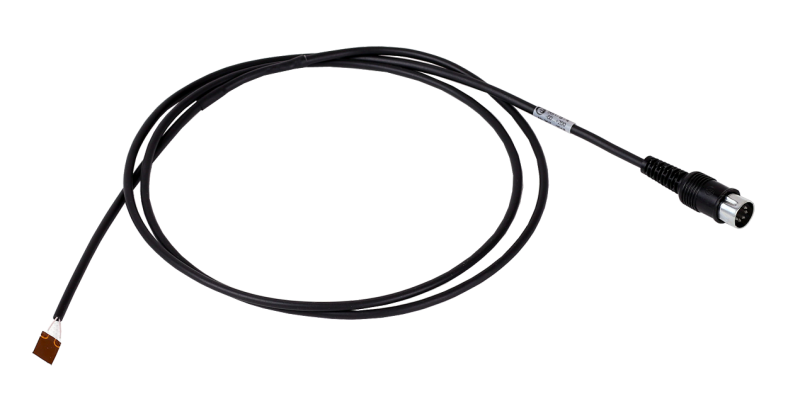

Тип соединителя по рис.1 - ОНЦ - ВГ - 4 - 5/16 - В

СРЕДНЯЯ НАРАБОТКА ДО ОТКАЗА: не менее 50 000 ч.

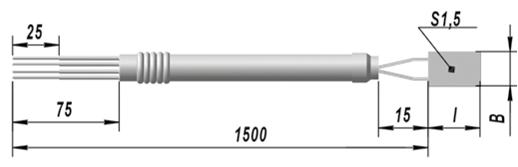

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

НСХ

Класс допуска

Размеры, мм

Масса, r

Диапазон измеряемых температур, °С

В

l

ТСП 9715

-00

1

50П

В

10

15

90,0

-60...+200

-01

С

-02

100П

В

15

20

-03

С

-04

2

50П

В

10

15

60,0

-05

С

-06

100П

В

15

20

-07

С

-08

1

50П

В

30

40

90,0

-09

С

-10

100П

В

-11

С

-12

2

50П

В

60,0

-13

С

-14

100П

В

-15

С

ТСМ 9715

-16

1

50П

В

20

25

90,0

-60...+150

-17

С

-60...+180

-18

100П

В

25

35

-60...+150

-19

С

-60...+180

-20

2

50П

В

20

25

60,0

-60...+150

-21

С

-60...+180

-22

100П

В

25

35

-60...+150

-23

С

-60...+180

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
с -00 по -23 определяет параметры термометра сопротивления:
с соединителем или без соединителя, НСХ, класс допуска, размеры чувствительного элемента, массу, диапазон измеряемой температуры.

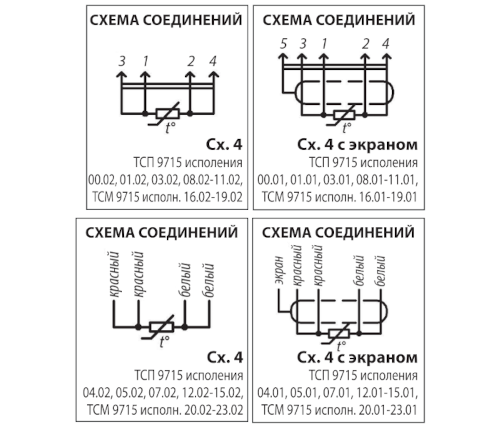

ДОПОЛНИТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ

определяет вид соединительного кабеля:
.01 - кабель в экране
.02 - кабель без экрана

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Термометр сопротивления ТСП 9715-01.01»
«Термометр сопротивления ТСМ 9715-16.02»



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ  с -00 по -23 определяет параметры термометра сопротивления:
с соединителем или без соединителя, НСХ, класс допуска, размеры чувствительного элемента, массу, диапазон измеряемой температуры.


ДОПОЛНИТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ определяет вид соединительного кабеля:
.01 - кабель в экране
.02 - кабель без экрана

Вопросы - Ответы

Дмитрий (не проверено)

Представлено Свидетельство об утверждении типа СИ, действительное до августа 2019г. Где можно увидеть действующее на настоящий момент?

etalon

Добрый день, Дмитрий!

Действие сертификата закончилось, пока он не находится на продлении.

Светлана (не проверено)

Термопреобразователи сопротивления платиновые ТСП 9715 и медные ТСМ 9715.
Планируется ли продление срока действия Свидетельства об утверждении типа СИ, действительное до августа 2019г. Могу ли заложить в документации для АЭС?

etalon

Здравствуйте!

Сертификаты на данные изделия пока продлять не планируется.

Сергей (не проверено)

Здравствуйте. Подскажите, пожалуйста, какой стороной к поверхности, температуру которой требуется измерить, нужно прикладывать датчик ТСП 9715 (с кремнийорганической заливкой или обратной стороной)?

etalon

Здравствуйте, датчик нужно прикладывать обратной стороной. (Сторона с с кремнийорганической заливкой остается сверху).
