Термопреобразователи сопротивления платиновые ТСП 9204 и медные ТСМ 9204

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры малогабаритных подшипников и твердых тел

Аналог: Jumo 901105/10



| ТУ 4211-093-02566540-2011

Исполнения ТСП 9204 -47, ТСП 9204 -48 по рис. 11 применяются для аттестации климатических камер.

Термопреобразователи сопротивления ТСП 9204, ТСМ 9204 поставляются без наконечников.

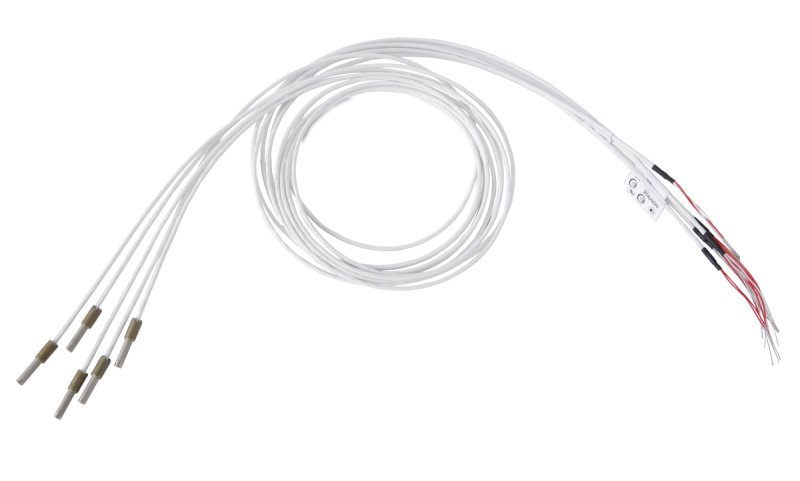

Выводы термопреобразователей ТСП 9204 рис. 1 (исп. 28 по 37), рис. 2 (исп. 38 по 44) и ТСМ 9204 рис. 1 (исп. 23 по 31), рис. 2 (исп. 32) выполнены из экранированного кабеля с фторопластовой оболочкой.

СПОСОБ КРЕПЛЕНИЯ - гайка, штуцер.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 9204

ТСМ 9204

диапазон измеряемых температур, °C

-50…+150

-60…+200 для рис. 11

номинальная статическая характеристика (НСХ)

50П; 100П

50М

класс допуска

А; В; С

В; С

время термической реакции, с

8; 10; 20

8; 20

степень защиты от пыли и воды

IP00; IP54; IP65

материал защитной арматуры

Латунь Л63; Л96; ЛС59-1;

Медь М1; 12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00391

0,00428

диапазон условных давлений, МПа

0,1; 0,4

устойчивость к вибрации

группа исп. N3 для рис. 1 группа исп. F3

вид климатического исполнения

У2, Т2, УХЛ2

масса, кг, не более

0,010…0,733

средняя наработка до отказа, ч

200 000

Время термической реакции, с

 8 с:

рис. 1-5

 20 с:

рис. 6-10, рис.12

 10 с:

рис. 11



Степень защиты от пыли и воды:

IP00:

ТСП 9204 рис.1 (исп. с -00 по -06), рис.2-4.

ТСМ 9204 рис.1 (исп. с -00 по -05), рис.2-5; рис.10

IP54:

рис.8; рис.9

IP65:

ТСП 9204 рис.1 (исп. с -28 по -37), рис.6, рис.11, рис.12;

ТСМ 9204 рис.1 (исп. с -23 по -31), рис.6, рис.7



Вид климатического исполнения:

У2, Т2:

ТСП 9204 рис.1 (исп. с -00 по -06), рис.2-4; рис.11-12

ТСМ 9204 рис.1 (исп. с -00 по -05) рис.2-5; рис.10

УХЛ2:

ТСП 9204 рис.1 (исп. с -28 по -37), рис.6

ТСМ 9204 рис.1 (исп. с -23 по -31), рис.6-9



Диапазон условных давлений, МПа:

0,1 МПа:

рис. 3, 5, 7

0,4 МПа:

рис. 1, 2, 4, 6, 8-12

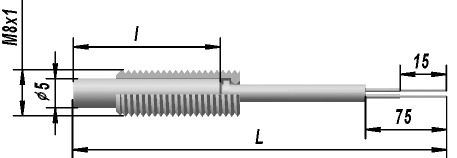

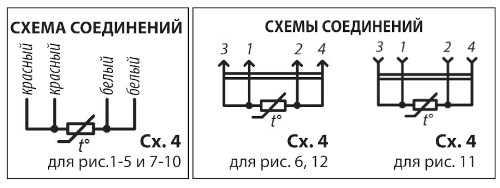

Рис.1 ТСП 9204: Схема 4

Класс допуска: В

Диапазон измеряемых температур: -50...+150 °C

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

НСХ

Размеры, мм

Материал защитной арматуры

Мас-са, г

l

L

-00

50П

25

140

Латунь Л63 или Л96

10

-01

520

20

-02

650

25

-03

820

30

-04

1020

35

-05

1620

40

-06

100П

1620

40

-28

50П

28

140

12Х18Н10Т

20

-29

520

40

-30

650

50

-31

820

60

-32

1020

70

-33

1620

80

-34

2020

90

-35

5020

180

-36

6020

220

-37

100П

1620

80
Рис.1 ТСМ 9204: Схема 4;

Класс допуска: В

Диапазон измеряемых температур: -50...+150°C

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

НСХ

Размеры,мм

Материал защитной арматуры

Мас-са, г

l

L

-00

50М

25

140

Латунь Л63 или Л96

10

-01

520

20

-02

650

25

-03

820

30

-04

1020

35

-05

1620

40

-23

28

140

12Х18Н10Т

20

-24

520

40

-25

650

50

-26

820

60

-27

1020

70

-28

1620

80

-29

2020

90

-30

5020

180

-31

6020

220



Рис.4 (Штуцер передвижной)

Схема: 4;    Класс допуска: С

Диапазон измеряемых температур: -50...+150°C

Материал защитной арматуры: Медь М1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Размеры, мм

Масса, г

ТСП

(НСХ 50П)

ТСМ

(НСХ 50М)

l

L

-21

-15

100

600

140

-22

-16

120

620

150

-23

-17

160

660

170

-24

-18

200

700

190

-25

-19

250

750

220

-26

-20

320

820

260

-27

-21

400

900

300

Рис.2 ТСП 9204 Схема 4



Класс допуска: С

Диапазон измеряемых температур: -50...+150 °C

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

НСХ

Размеры, мм

Материал защитной арматуры

Масса, г

l

L

-07

100П

30

5000

Латунь Л63 или Л96

110

-08

50П

500

40

-09

1000

50

-10

1500

55

-11

2000

60

-12

5000

110

-38

100П

28

5000

110

-39

50П

500

40

-40

1000

50

-41

1500

55

-42

2000

60

-43

5000

110

-44

6000

130

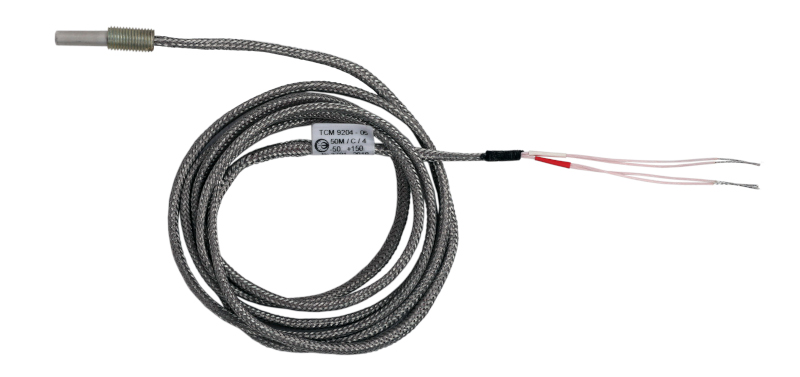

Рис.2 ТСМ 9204

Схема 4, Класс допуска: С

Диапазон измеряемых температур: -50...+150°C

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

НСХ

Размеры, мм

Материал защитной арматуры

Масса, г

l

L

-06

50М

30

3035

Латунь Л63 или Л96

80

-32

28

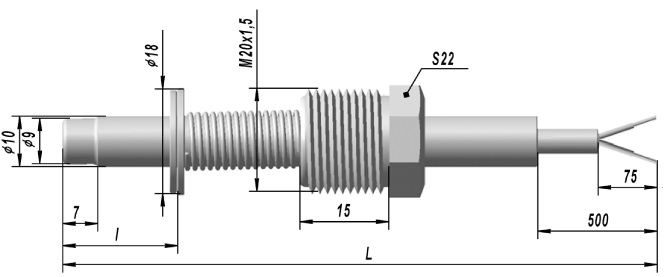

Рис.3 ТСП 9204 и ТСМ 9204: (Штуцер подвижный)

Диапазон измеряемых температур: -50...+150 °C,

Схема 4; Класс допуска: С

Материал защитной арматуры: Медь М1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

НСХ

Размеры, мм

Масса, г

ТСП

ТСМ

l

L

-13

-07

50П, 50М

60

630

120

-14

-08

80

650

130

-15

-09

100

670

140

-16

-10

120

690

150

-17

-11

160

730

170

-18

-12

200

770

190

-19

-13

250

820

220

-20

-14

320

890

260

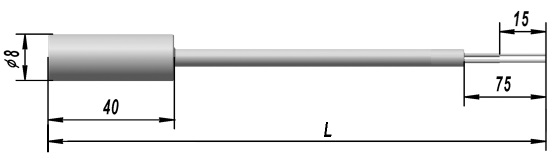

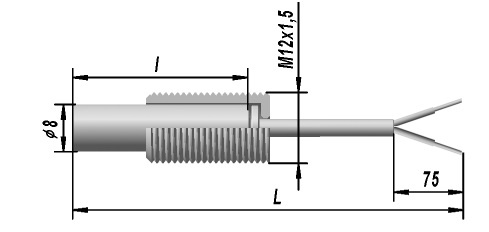

Рис.5 ТСМ 9204: Диапазон измеряемых температур -50...+150 °C,   Схема 4;   НСХ 50М

Класс допуска С





КОНСТРУКТИВ-НОЕ ИСПОЛНЕНИЕ

Размеры, мм

Материал защитной арматуры

Масса,г

l

L

-22

40

1240

Латунь Л63 или Л96

43



Рис.6 ТСП 9204 и ТСМ 9204:

Диапазон измеряемых температур: -50...+150 °C

Схема 4; Класс допуска В

Материал защитной арматуры: 12Х18Н10Т

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

Размеры, мм

Мас-са, г

ТСП (50П)

ТСМ (50М)

l

L

-45

-37

120

188

150

-46

-38

250

318

220

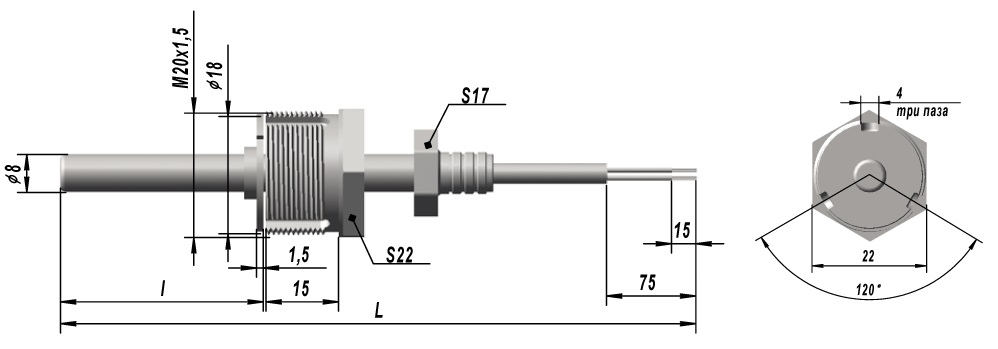

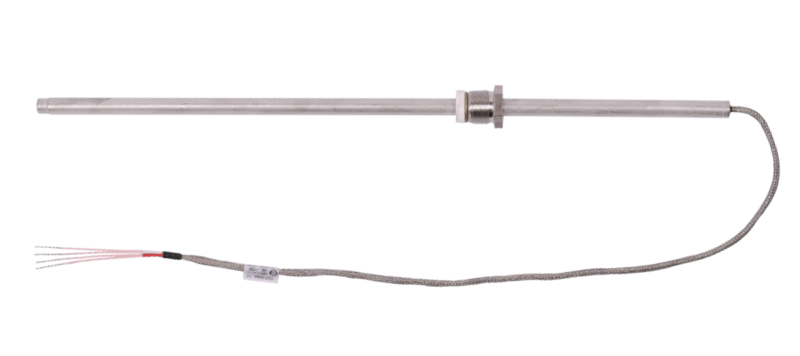

Рис.7 ТСМ 9204 (штуцер подвижный)

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Диапазон измеряемых температур, °C

Класс допуска

Схема

НСХ

Размеры, мм

Материал защитной арматуры

Масса, г

l

L

-35

-50...+150

В

4

50М

105

1170

12Х18Н10Т

190

-36

235

1300

260

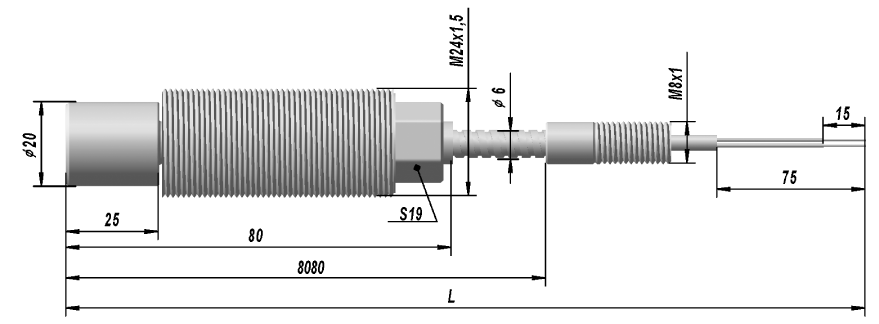

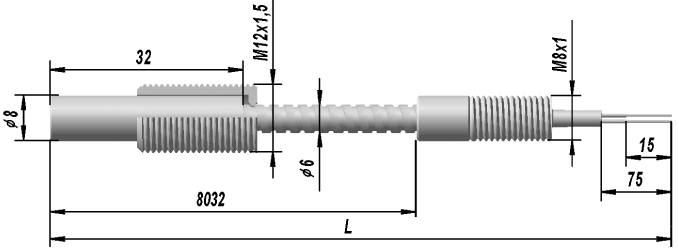

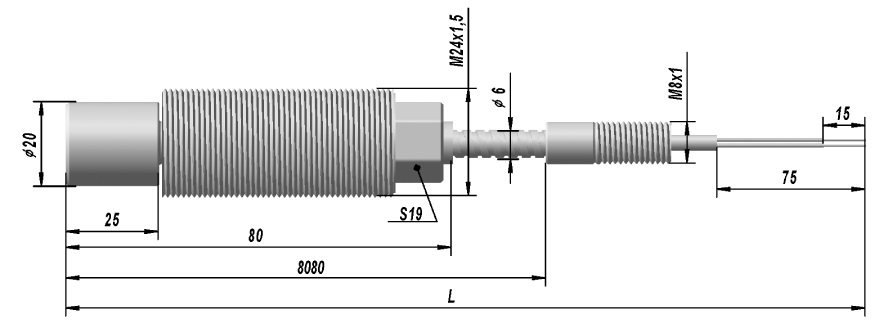

Рис.8 ТСМ 9204 (экранированный кабель защищен металлорукавом)

Схема 4; НСХ 50М; Диапазон измеряемых температур: -50...+150 °C

Класс допуска В

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

L

Материал защитной арматуры

Масса, г

-33

8140

12Х18Н10Т

522



Рис.9 ТСМ 9204 (экранированный кабель защищен металлорукавом)

Схема 4; НСХ 50М; Диапазон измеряемых температур -50...+150 °C

Класс допуска В

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

L

Масса, г

-34

8190

733



Рис.10 ТСМ 9204: Схема 4; НСХ 50М

Диапазон измеряемых температур -50...+150 °C

Класс допуска В

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Размеры, мм

Материал защитной арматуры

Масса, г

l

L

-39

120

620

Медь М1

180

-40

250

750

230

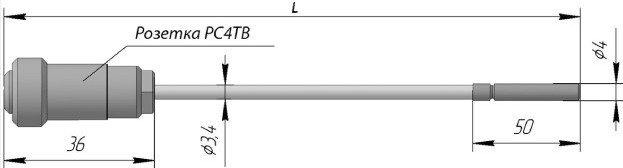

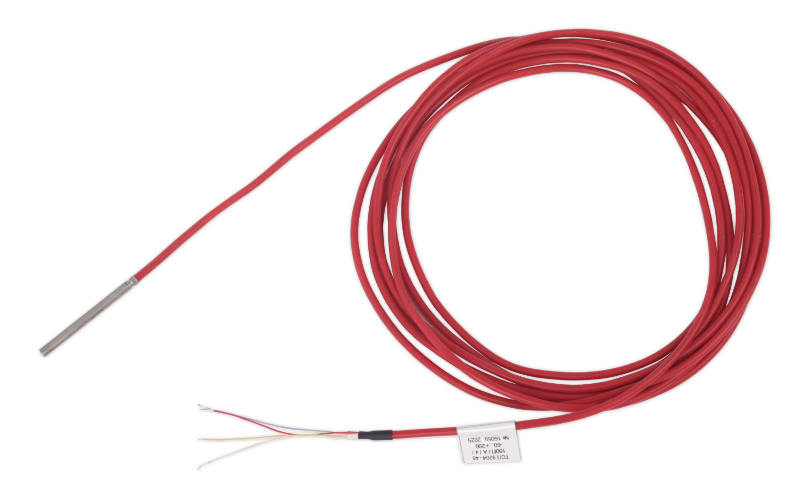

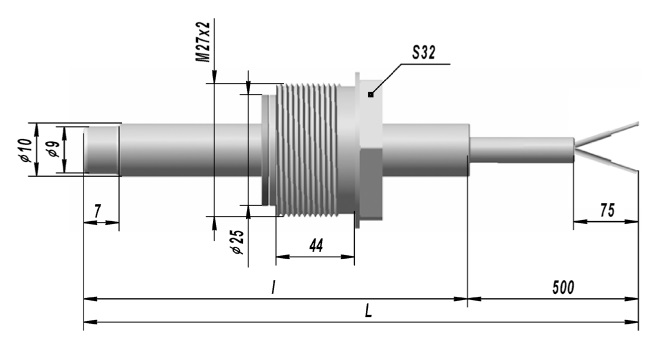

Рис.11 ТСП 9204: Схема 4;

Диапазон измеряемых температур -60...+200 °C

Материал защитной арматуры 12Н18Н10Т

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Класс допуска

НСХ

Размеры, мм

Масса, г

l

L

-47

А

50П

50

3090

155

-48

100П

200

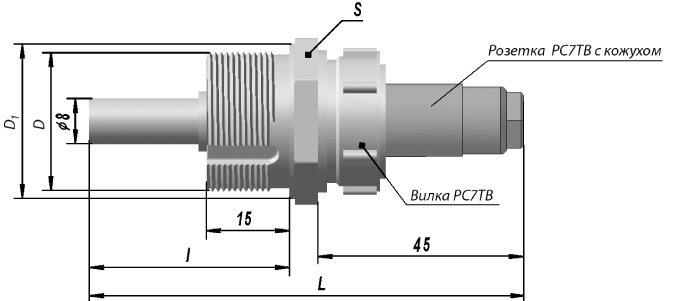

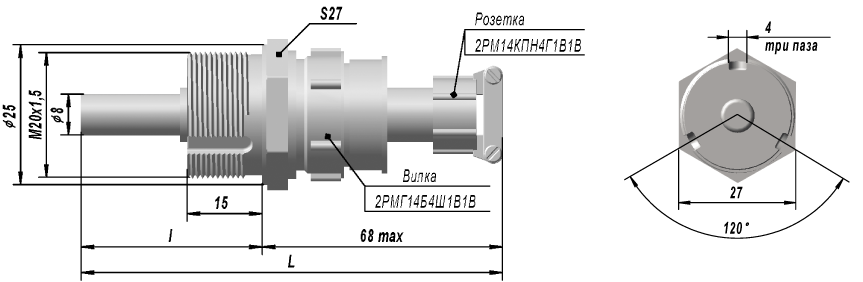

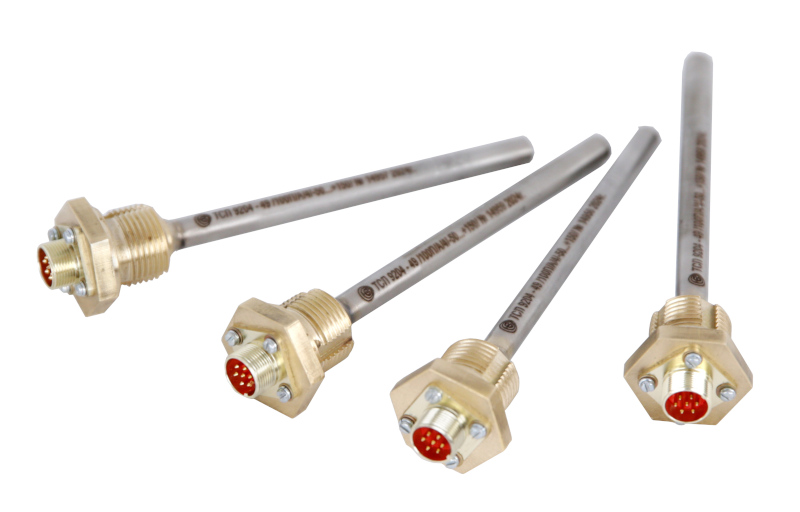

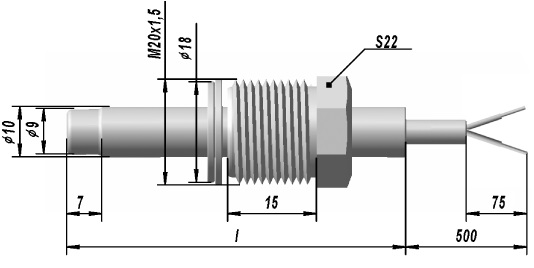

Рис.12 ТСП 9204:

Диапазон измеряемых температур -50...+150 °C

Схема 4; Схема 4, НСХ 100П, Класс допуска А

Материал защитной арматуры 12Н18Н10Т Латунь ЛС59-1

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

Размеры, мм

Масса, г

D

D1

S

l

L

-49

М20х1,5

25

27

120

172

140

-50

250

302

210

-51

М20х1,5

30

32

120

172

150

-52

250

302

220



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9204-03 ТУ 4211-093-02566540-2011»

Термопреобразователи сопротивления ТСП 9204, ТСМ 9204 поставляются без наконечников.

13.05.24
ООО «Удмуртская электротехническая компания»

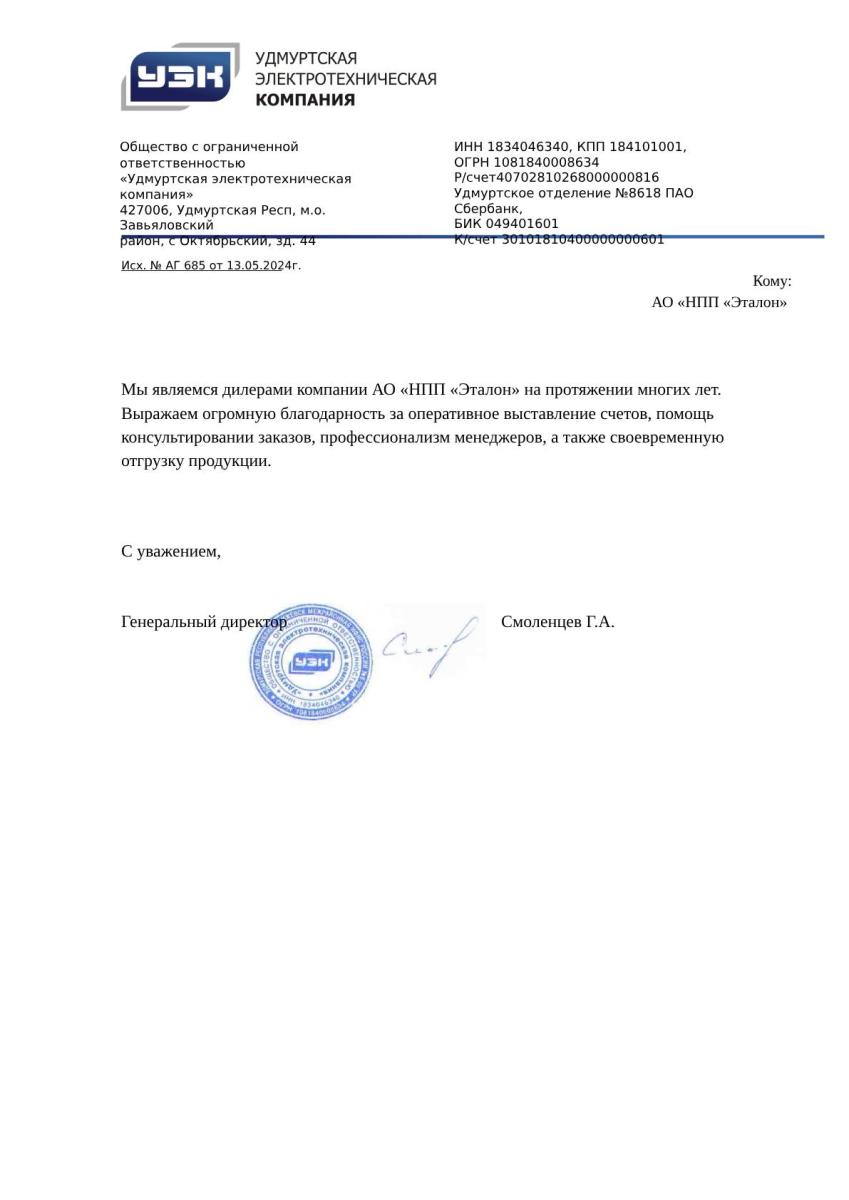

Мы являемся дилерами компании АО «НПП «Эталон» на протяжении многих лет. Выражаем огромную благодарность за оперативное выставление счетов, помощь консультировании заказов, профессионализм менеджеров, а также своевременную отгрузку продукции.

Термопреобразователи сопротивления платиновые ТСП 9204 и медные ТСМ 9204

Вопросы - Ответы

Леонид (не проверено)

Здравствуйте!
Какой максимальный измерительный ток допустим для каждого из термопреобразователей ТСП9204 и ТСМ9204 ?

etalon

Добрый день, Леонид!

Для ТСП 9204-06, 9204-07, 9204-37, 9204-37 не более 2мА для остальных исполнений не более 5мА.
