Каталог продукции/ Датчики температуры/ Термопреобразователи сопротивления/ ТСП / ТСМ

Термопреобразователи сопротивления платиновые ТСП 0304

Цена и срок изготовления
по запросу

для измерения температуры

  • жидких
  • газообразных сред
  • твердых тел, не разрушающих защитную арматуру

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0304

Диапазон измеряемых температур, °C

-196…+400 *

Номинальная статическая характеристика (НСХ)

100П

Класс допуска

В

Время термической реакции, с

5

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение α, °Cˉ¹; (W100)

0,00391

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N2

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,121

Средняя наработка до отказа, ч, не менее

70 000

* см. таблицу конструктивных исполнений

Термопреобразователи сопротивления платиновые ТСП 0304

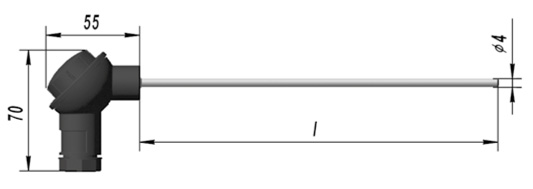

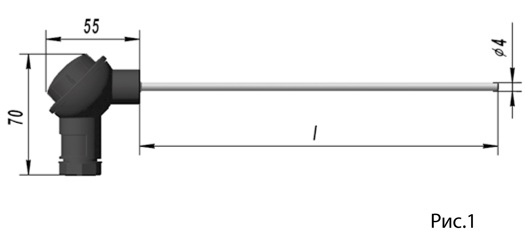

Рис.1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

Диапазон измеряемых температур, °С

Масса, кг, не более

-00

50

-196…+200

0,077

-01

60

0,079

-02

80

-196…+250

0,080

-03

100

0,083

-04

120

-196…+400

0,085

-05

160

0,089

-06

200

0,099

-07

250

0,097

-08

320

0,105

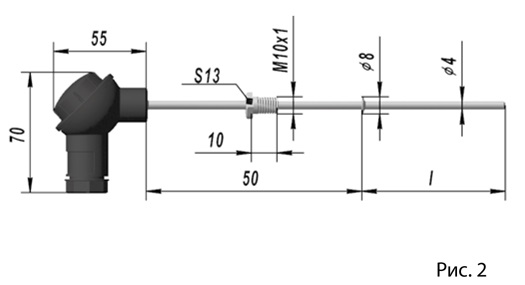

Рис.2







-09

50

0,093

-10

60

0,094

-11

80

0,096

-12

100

0,098

-13

120

0,100

-14

160

0,104

-15

200

0,108

-16

250

0,113

-17

320

0,121

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 0304-01 ТУ 4211-093-02566540-2011»
