Каталог продукции/ Датчики температуры/ Термопреобразователи сопротивления/ ТСП / ТСМ

НОВИНКИ!!!

Термопреобразователи сопротивления платиновые ТСП 0303

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0303

диапазон измеряемых температур, °C

-50…+500

номинальная статическая характеристика (НСХ)

100П

класс допуска

В

время термической реакции, с

8; 20

степень защиты от пыли и воды

IP55

материал защитной арматуры

12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00391

диапазон условных давлений, МПа

4,0; 6,3

устойчивость к вибрации

N2

вид климатического исполнения

У2, Т2

масса, кг, не более

0,430

средняя наработка до отказа, ч, не менее

70 000

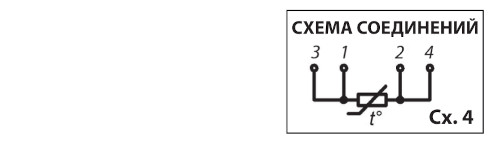

схема 4

d, мм

тепловая инерция, с

условное давление, МПа

6

8

4,0

8

20

6,3

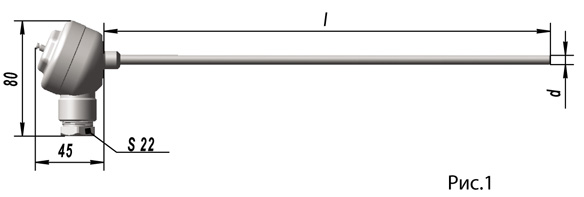

Рис.1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

d, мм

Масса, кг, не более





































-00

80

6

0,213

-01

100

0,216

-02

120

0,220

-03

160

0,226

-04

200

0,232

-05

250

0,240

-06

320

0,252

-07

400

0,264

-08

500

0,280

-09

80

8

0,224

-10

100

0,230

-11

120

0,236

-12

160

0,248

-13

200

0,260

-14

250

0,275

-15

320

0,296

-16

400

0,230

-17

500

0,350

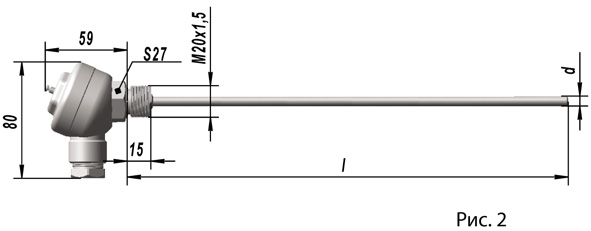

Рис.2

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

d, мм

Масса, кг, не более





































-18

80

6

0,293

-19

100

0,296

-20

120

0,300

-21

160

0,306

-22

200

0,312

-23

250

0,320

-24

320

0,332

-25

400

0,344

-26

500

0,360

-27

80

8

0,304

-28

100

0,310

-29

120

0,16

-30

160

0,328

-31

200

0,340

-32

50

0,355

-33

320

0,376

-34

400

0,400

-35

500

0,430

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 0303-01 ТУ 4211-093-02566540-2011»
