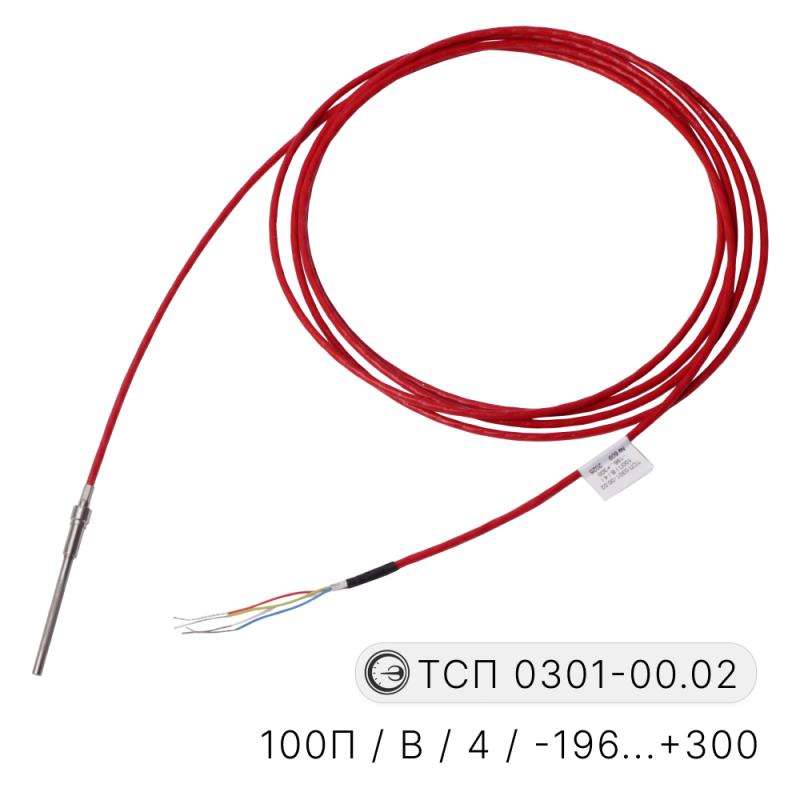

Термопреобразователи сопротивления платиновые ТСП 0301

Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 0301

диапазон измеряемых температур, °C

-196 ...+400 *

номинальная статическая характеристика (НСХ)

100П

класс допуска

А, В

время термической реакции, с

5

степень защиты от пыли и воды

IP55

материал защитной арматуры

12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00391

диапазон условных давлений, МПа

0,4

устойчивость к вибрации

N3

вид климатического исполнения

У2, Т2

масса, кг, не более

0,045-0,105

средняя наработка до отказа, ч, не менее

70 000

* см. таблицу конструктивных исполнений

Класс допуска А

Класс допуска В

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Диапазон измеряемых температур, °С

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Диапазон измеряемых температур, °С

l, мм

Рис.

Масса, кг, не более

-00.01

-100…+300

-00.02

-196…+300

50

1

0,045

-01.01

-01.02

60

0,047

-02.01

-02.02

80

0,050

-03.01

-03.02

100

0,053

-04.01

-100…+400

-04.02

-196…+400

120

0,056

-05.01

-05.02

160

0,062

-06.01

-06.02

200

0,068

-07.01

-07.02

250

0,073

-08.01

-08.02

320

0,80

-09.01

-09.02

50

2

0,070

-10.01

-10.02

60

0,072

-11.01

-11.02

80

0,075

-12.01

-12.02

100

0,078

-13.01

-13.02

120

0,081

-14.01

-14.02

160

0,087

-15.01

-15.02

200

0,093

-16.01

-16.02

250

0,098

-17.01

-17.02

320

0,105

Термопреобразователи сопротивления платиновые ТСП 0301
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

для класса А:  «ТСП 0301-05.01 ТУ 4211-093-02566540-2011»
для класса В:  «ТСП 0301-05.02 ТУ 4211-093-02566540-2011»
