оптическая система формирует поле зрения пирометра – область про-
странства, в пределах которой производится измерение температуры. Для
корректного проведения измерений необходимо, чтобы объект полностью
перекрывал поле зрения.

РЕКОМЕНДАЦИИ ПО ПОДБОРУ РАССТОЯНИЯ ДО ОБЪЕКТА КОНТРОЛЯ ПРИ ИЗМЕРЕНИИ ТЕМПЕРАТУРЫ ПИРОМЕТРАМИ

Оптическая система формирует поле зрения пирометра – область пространства, в пределах которой производится измерение температуры. Для корректного проведения измерений необходимо, чтобы объект полностью перекрывал поле зрения. В противном случае, во первых, поток теплового излучения, попадающий на приемник (датчик) пирометра от объекта измерения, уменьшится пропорционально сокращению перекрываемой объектом площади, во вторых, на приемник будет попадать излучение заднего фона (объектов, расположенных за объектом измерения).
В качестве параметра, определяющего диаметр поля зрения пирометра, обычно используют “показатель визирования” η, равный отношению диаметра поля зрения к расстоянию до точки измерения.

Например: для пирометра ПД-9-01.

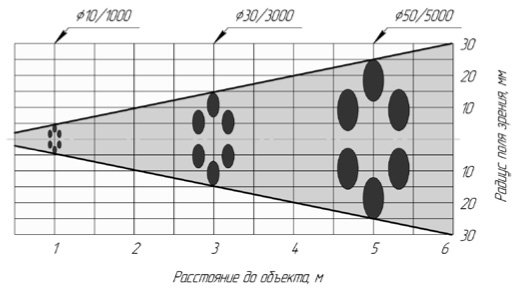

Показатель визирования пирометра не менее 1:100, что соответствует пятну визирования 10 мм при расстоянии до контролируемой поверхности 1000 мм. На рисунке показано поле зрения пирометра ПД-9 Также следует учитывать, что пирометром может быть измерена только
температура поверхности объекта, измерение температуры внутри объекта возможно лишь путем нарушения его целостности (что справедливо и для контактных средств измерения).
