Преобразователи термоэлектрические ТХА 9425

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа ; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа.

| ТУ 4211-088-02566540-2010


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9425

диапазон измеряемых температур, °C

-40...+900

-40...+585

материал защитной арматуры

ХН45Ю

Сплав 12Х1МФ

номинальная статическая характеристика

ХА(К)

класс допуска

2

показатель тепловой инерции, с

3 c (рис.1, 2, 3), 15 c (рис.4)

степень защиты от пыли и воды

IP54

исполнение рабочего спая

не изолирован

диапазон условных давлений, МПа

0,4; 16; 32; 80 см. таблицу

устойчивость к вибрации

группа исп. V5

вид климатического исполнения

УХЛ2, УХЛ3

средняя наработка до отказа, ч

50 000

Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Съемный вставной термочувствительный элемент (термовставка ТВПТ 9424 подходит для конструктивных исполнений 16-20 ТХА 9425) позволяет оперативно производить как замену самой вставки, так и замену защитной арматуры термопреобразователя.

  • Штуцер неподвижный.

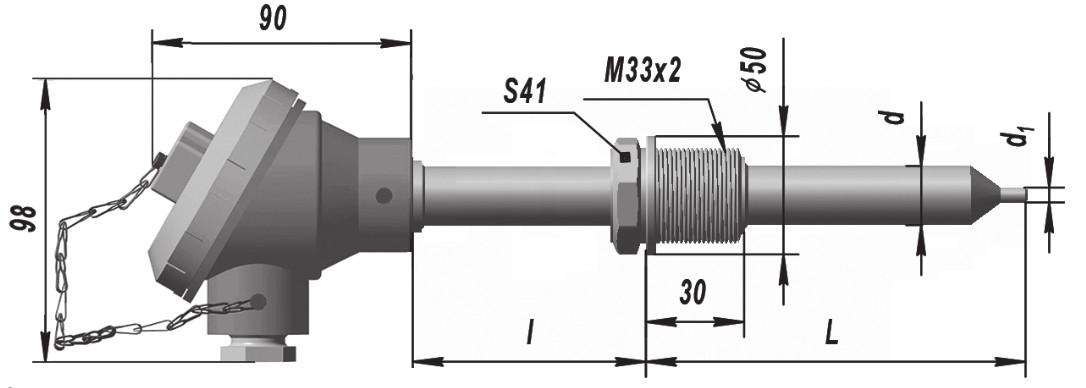

Рис.1

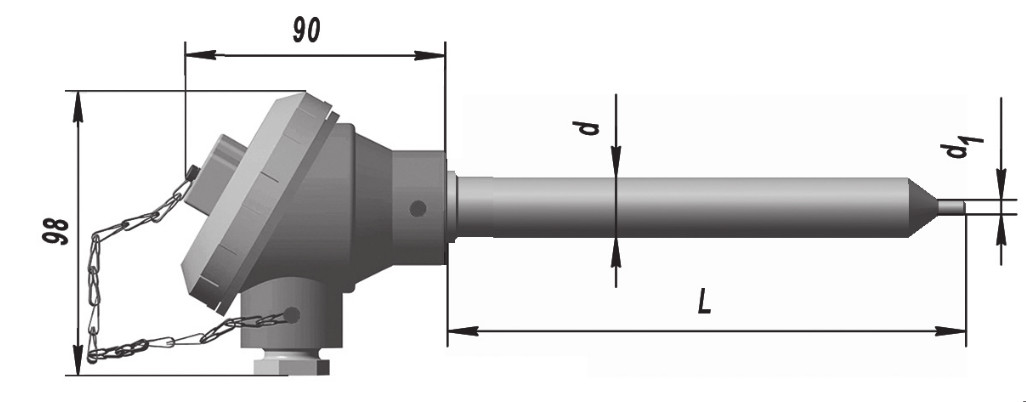

Рис.2

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

L, мм

l, мм

d, мм

d1 , мм

Масса, кг

Скорость потока, м/с

Услов-ное давле-ние, МПа

Диапазон измеряе-мых темпе-ратур, °C

Материал защитной арматуры:

ХН45Ю

15Х25Т

Сх.4

Сх.5

Сх.4

Сх.5

без ЭЧМ

с ДВУМЯ ЭЧМ (50М) в головке датчика для термокомпен-сации холод-ных концов

без ЭЧМ

с ДВУМЯ ЭЧМ (50М) в головке датчика для термокомпен-сации холод-ных концов

-00

-21

-00.01

-21.01

1

250

160

20

5,3

1,15

90

16

-40… +900

-01

-22

-01.01

-22.01

320

1,30

70

-02

-23

-02.01

-23.01

400

1,50

60

-03

-24

-03.01

-24.01

500

1,70

45

-04

-25

-04.01

-25.01

630

1,80

35

-05

-26

-05.01

-26.01

800

2,20

25

-06

-27

-06.01

-27.01

320

320

1,50

70

-07

-28

-07.01

-28.01

500

1,90

45

-08

-29

-08.01

-29.01

2

800

-

2,05

15

0,4

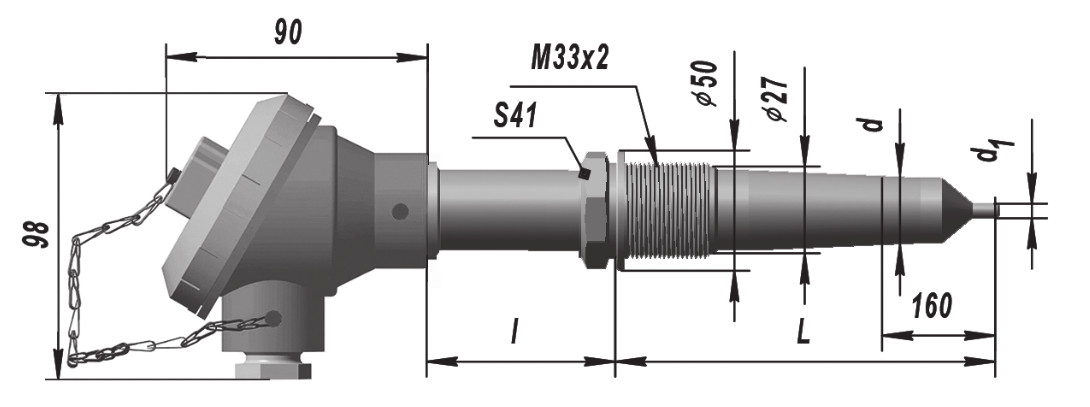

Рис.3

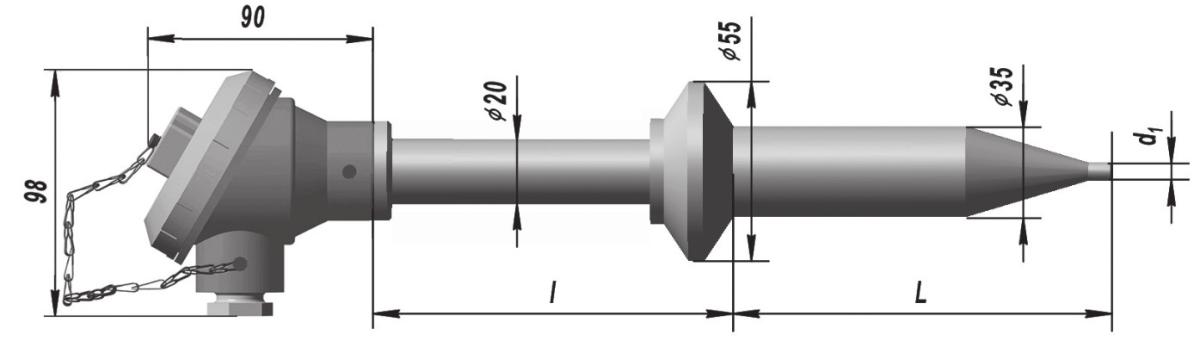

Рис.4

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

L, мм

l, мм

d, мм

d1 , мм

Мас-са, кг

Ско-рость потока, м/с

Услов-ное давле-ние, МПа

Диапа-зон измеряе-мых темпе-ратур, °C

Конструк-тивное испол-нение термо-вставки

Материал защитной арматуры

ХН45Ю

15Х25Т

Сх.4

Сх.5

Сх.4

Сх.5

без ЭЧМ

с ДВУМЯ ЭЧМ (50М) в головке датчика для термокомпен-сации холод-ных концов

без ЭЧМ

с ДВУМЯ ЭЧМ (50М) в головке датчика для термокомпен-сации холод-ных концов

-09

-30

-09.01

-30.01

3

320

160

22

5,3

1,70

170

32

-40… +900

-

-10

-31

-10.01

-31.01

500

1,90

-11

-32

-11.01

-32.01

630

2,10

-12

-33

-12.01

-33.01

320

400

2,00

-13

-34

-13.01

-34.01

500

2,20

-14

-35

-14.01

-35.01

630

2,35

-15

-36

-15.01

-36.01

500

320

2,50

Сплав12Х1МФ



















ТВПТ 9424

Сх.2

Сх.3

без ЭЧМ

с ОДНИМ ЭЧМ (50М) в головке датчика для термокомпенсации холодных концов

-16



4

80

250

-

7

1,60

60

80

-40... +585

-00

-17



100

1,70

-01

-18



120

1,80

-02

-19



160

2,10

-04

-20



200

2,40

-07



-37

80

250

-

7

1,60

60

80

-40... +585

-



-38

100

1,70



-39

120

1,80



-40

160

2,10



-41

200

2,40

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХК 9425-01  У2  ТУ 4211-088-02566540-2010»

          1              2                          3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
