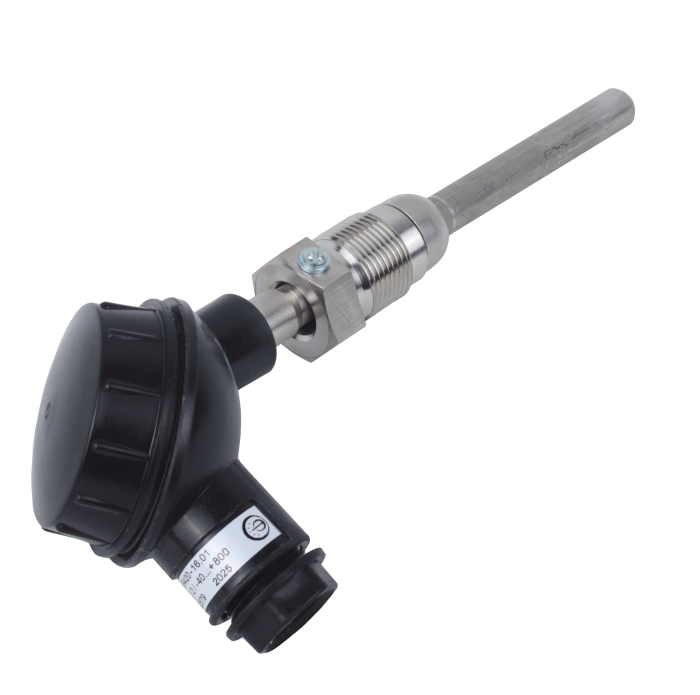

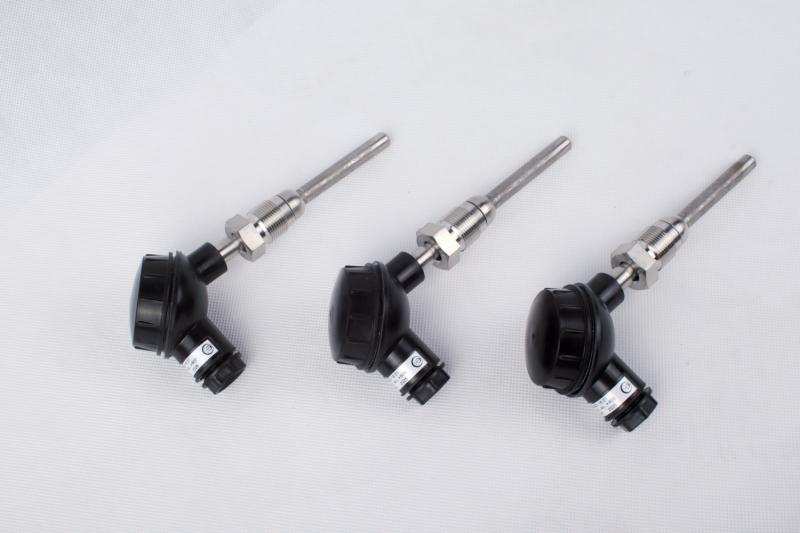

Преобразователи термоэлектрические ТХА 9420, ТХК 9420

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры выхлопных газов, воды, пара, газа в различных отраслях промышленности.

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9420

ТХК 9420

диапазон измеряемых температур, °C

-40...+800 *

-40...+600 *

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

2

показатель тепловой инерции, с

5, 50

степень защиты от пыли и воды:

- рис.5; рис.6;

- рис.1 ... 4; 7





IP52

IP55

материал защитной арматуры

см. табл. исполнений

исполнение рабочего спая

изолирован; не изолирован (см. табл)

диапазон условных давлений, МПа

Рис.1, рис.5, рис.6 - 2,5;

Рис.2 - 10; Рис.3 - 0,25; Рис.4 - 32

материал термоэлектродов

проволока ДКРХМ 1,2 НХ 9,5 НМц АК 2-2-1 2 (ХА)

проволока ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790 (ХК)

устойчивость к вибрации

группа исп. V3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

50 000

* см. таблицы конструктивных исполнений

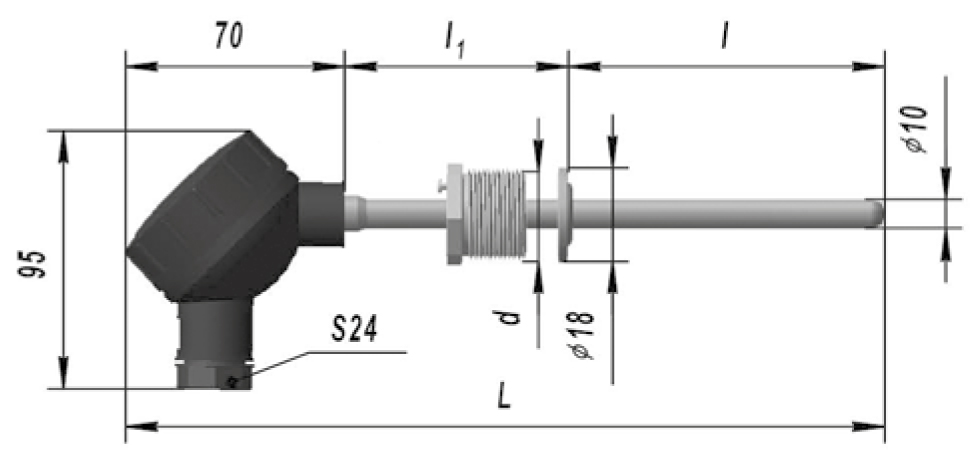

Рис. 1 Ру=2,5 МПа Штуцер подвижный

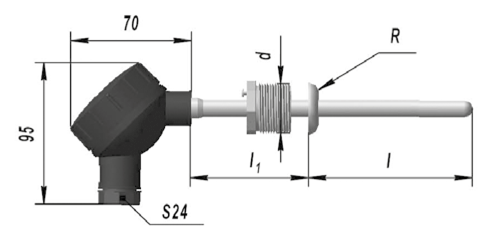

Рис.2 Ру=10 МПа Штуцер подвижный

Показатель тепловой инерции: не более 50

Исполнение рабочего спая: изолирован

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

Размеры, мм

Материал защитной арматуры

Диапазон измеряемых температур, °C

ТХА

ТХК

l

L

d

R

l 1

ТХА

ТХК

ТХА

ТХК

-00

-08

1

80

200

М27х2; S30

-

50

Сталь 12Х18Н10Т

Сталь 12Х18Н10Т

-40…+600

-40…+600

-01

-09

100

220

-02

-10

120

240

-03

-11

160

280

-04

-12

200

320

-05

-13

250

370

-06

-14

320

440

-07

-15

400

520

-00.01

-08.01

80

200

М22х1,5; S24

-01.01

-09.01

100

220

-02.01

-10.01

120

240

-03.01

-11.01

160

280

-04.01

-12.01

200

320

-05.01

-13.01

250

370

-06.01

-14.01

320

440

-07.01

-15.01

400

520

-16

-24

2

80

200

М27х2; S30

12

Сталь 10Х17Н13М2Т

-40…+800

-17

-25

100

220

-18

-26

120

240

-19

-27

160

280

-20

-28

200

320

-21

-29

250

370

-22

-30

320

440

-23

-31

400

520

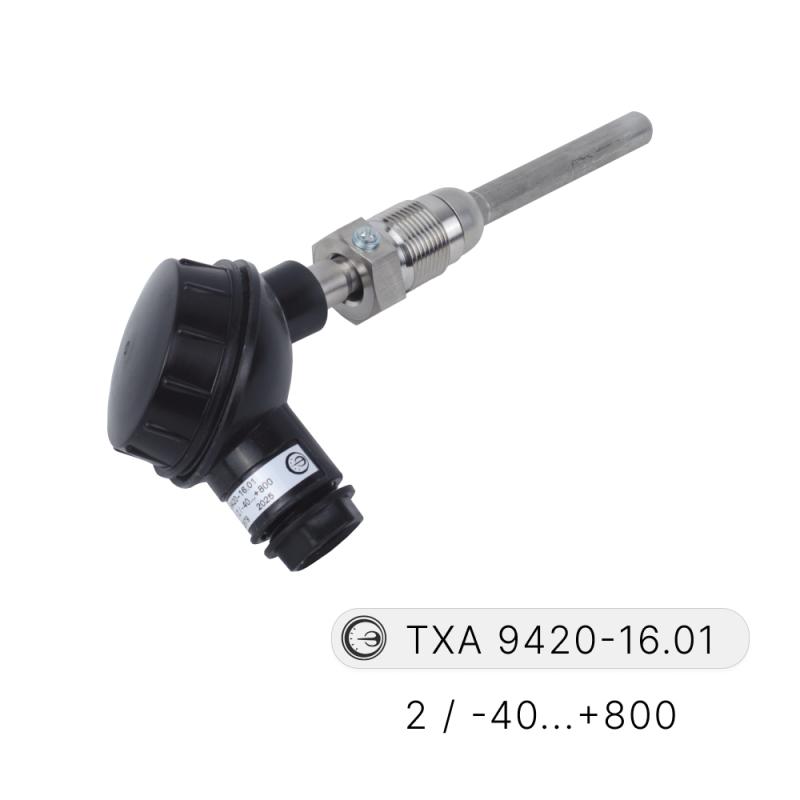

-16.01

-24.01

80

200

М22х1,5; S24

9,5

-18.01

-26.01

120

240

-19.01

-27.01

160

280

 Сталь 12Х18Н10Т

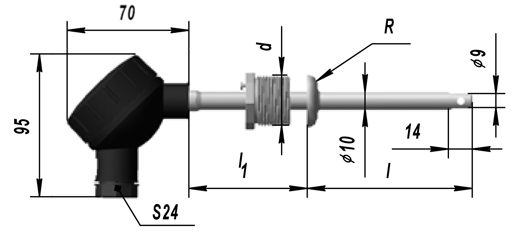

Рис. 3 Ру=0,25 МПа Штуцер подвижный

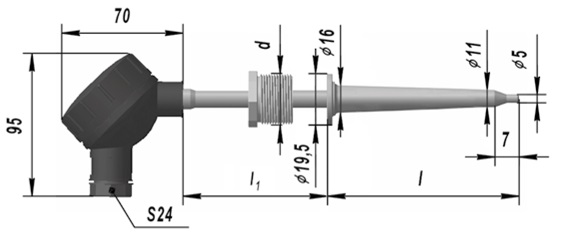

Рис.4 Ру=32 МПа Штуцер подвижный

Показатель тепловой инерции: не более 50

Исполнение рабочего спая: изолирован

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Рис.

Размеры, мм

Исполне-ние рабочего спая

Показа-тель тепло-вой инерции, с

Материал защитной арматуры

Диапазон измеряемых температур, °C

ТХА

ТХК

l

L

d

R

l 1

ТХА

ТХК

-64



3

80

270

М27х2; S30

12

120

ИЗОЛИ-РОВАН

не более 5

Сталь 10Х17Н13М2Т

-40…+700

-40…+600

-65



100

290

-66



120

310

-67



160

250

-68



200

390

-69



250

440

-70



320

510

-71



400

590

-72



80

270

200

-73



100

290

-74



120

310

-75



160

250

-76



200

390

-77



250

440

-78



320

510

-79



400

590

-80

-89

4

50

180

-

60

НЕ ИЗОЛИ-РОВАН



не более 2

Сталь 12Х18Н10Т

-40…+600

-40…+500

-81

-90

60

190

-82

-91

80

210

-83

-92

100

230

-84

-93

120

250

-85

-94

160

290

-86

-95

200

330

-87

-96

250

380

-88

-97

320

450

-102

-98

5а, 5б

100

1150

М22х1,5;

500

ИЗОЛИ-РОВАН

не более 50

-40...+800

-40...+600

-103

-99

G1/2-B

-104

-100

6

М22х1,5;

-105

-101

G1/2-B

-17.01

-25.01

7

220

М22х1,5; S24

9,5

50

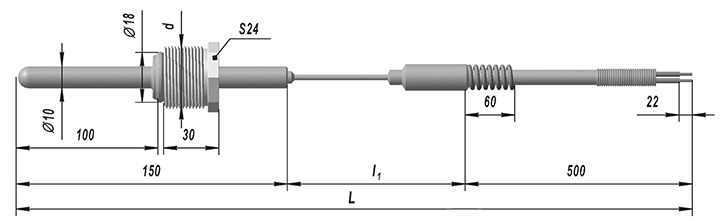

Рис.5а Ру=2,5 МПа Штуцер подвижный

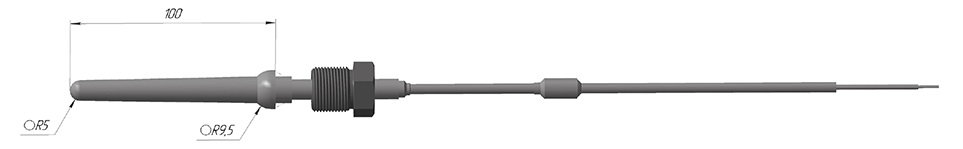

Рис.5б Вариант исполнения с цельноточенным корпусом (Остальное см. рис. 5а)

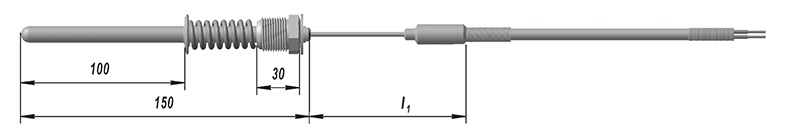

Рис.6 Остальное см. рис. 5а

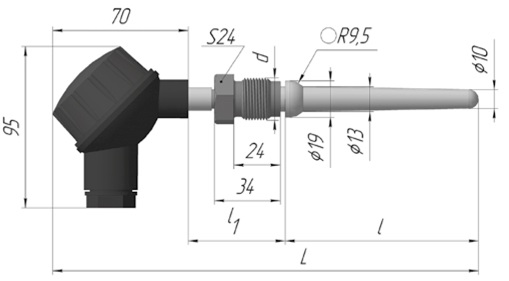

Рис.7 Для ТХА 9420-17.01, ТХК 9420-25.01



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХА 9420-25  У2  ТУ 4211-088-02566540-2010»

            1            2                          3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ: для рис. 5:
«ТХА 9420-98   У2   ТУ 4211-088-02566540-2010»
или
«ТХА 9420-98  У2  (вариант исполнения с цельноточенным корпусом) ТУ 4211-088-02566540-2010»

16.11.11
ОАО «НИИТКД»

ОАО «НИИТКД» сообщает, что прелбразователи термоэлектрические ТХА 9420-102 входят в состав диагностического комплекса «КИПАРИС». Комплекс предназначен для проведения реостатных испытаний. Диагностический комплекс «КИПАРИС» эксплуатируется более чем в 100 локомотивных ремонтных депо и тепловозноремонтных заводов по всей России и ближнему зарубежью. Преобразователи термоэлектрические ТХА 9420-102 устанавливаются на следующие типы дизелей: дизель серии Д49, ПД1М, 14Д40, К6S310DR. Эксплуатируются в условиях повышенной вибрации и механических воздействий (установка, снятие). Поэтому используется группа исполнения по вибрации F3.

Преобразователи термоэлектрические ТХА 9420-102 зарекомендовали себя как надежное изделие.

Надеемся на дальнейшее плодотворное сотрудничество.



Преобразователи термоэлектрические ТХА 9420, ТХК 9420

Вопросы - Ответы

Елена (не проверено)

Подскажите для поставки на экспорт Преобразователей термоэлектрических ТХА 9420, какая должна быть запись при заказе?

etalon

Добрый день!

На экспорт пример записи при заказе тот же, как для всех.
