Преобразователи термоэлектрические платинородиевые ТПР 9202
для измерения температуры горячего дутья доменных печей и температуры купола воздухонагревателя контактным способом, а также для измерения температуры в других областях промышленности.
| ДДШ 2.821.007 ТУ
|
Технические характеристики |
ТПР 9202 |
|
Диапазон измеряемых температур, °C |
+600...+1350 |
|
Номинальная статическая характеристика |
ПР(В) |
|
Класс допуска |
3 |
|
показатель тепловой инерции, с |
180 |
|
степень защищенности от пыли и воды |
IPХ5 |
|
материал защитной арматуры |
СКК |
|
Изоляция рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
- |
|
материал термоэлектродов |
(+)Пр-30 Ø0.5 (-)Пр-6 Ø0.5 |
|
Устойчивость к вибрации |
группа исп. L3 |
|
Вид климатического исполнения |
УЗ, Т2 |
- материал защитной арматуры (герметичный) - внутренний чехол-корунд, наружный-самосвязанный карбид кремния СКК
- максимальный прогиб металлической части защитной арматуры,(А),мм - 1;6
- способ крепления - cпецустановка
- средняя наработка до отказа при номинальных температурах - 2 000 ч.
|

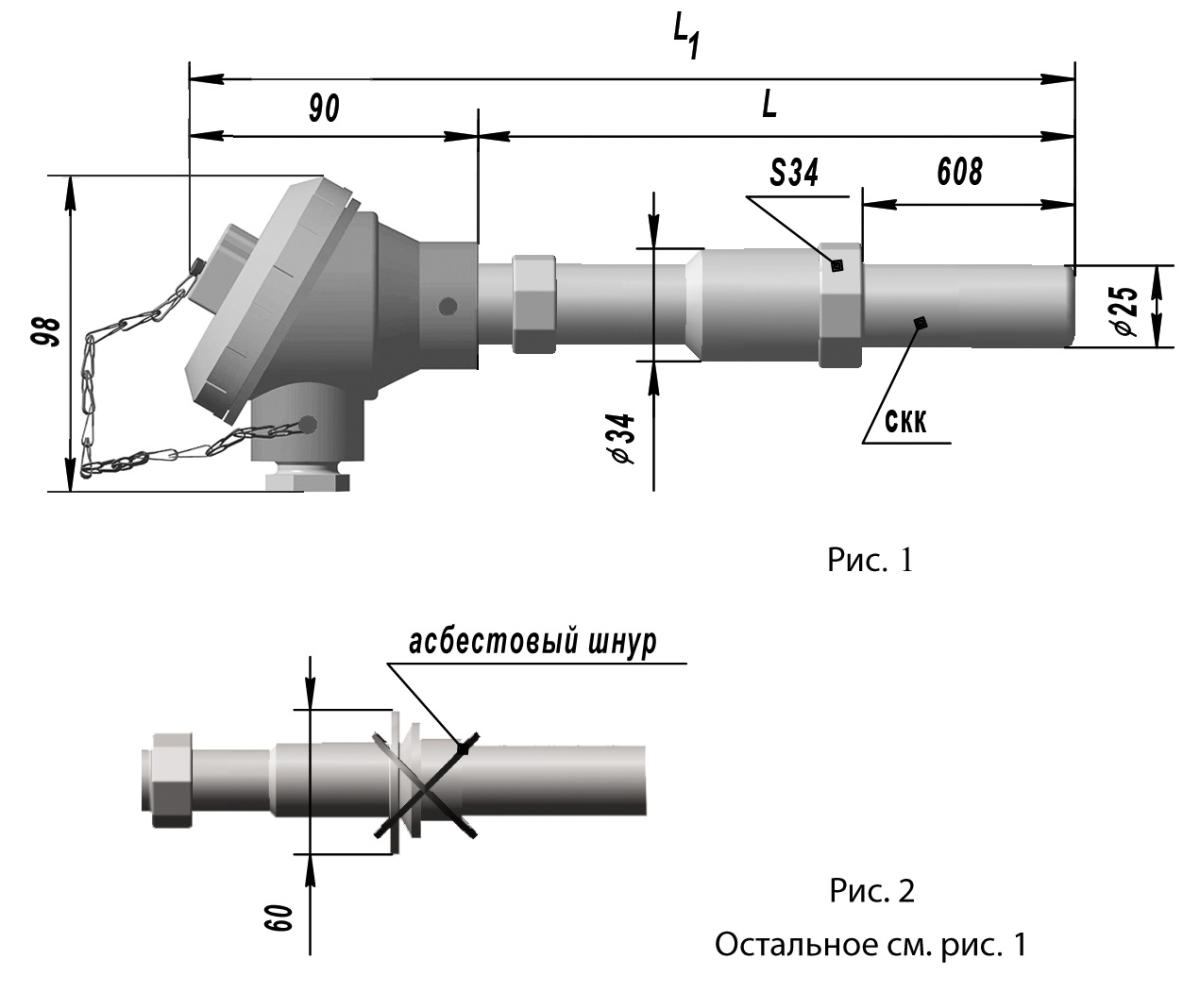

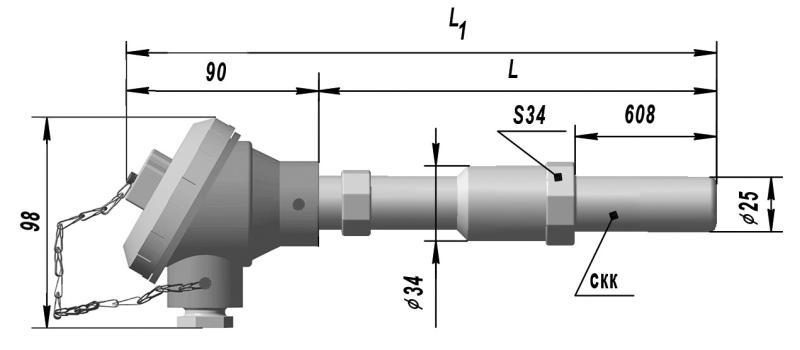

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
Размеры, мм |
Мас-са, г |
А, мм |
|
|
L |
L1 |
||||
|
-00 |
1 |
1250 |
1299 |
4,0 |
1 |
|
-01 |
1600 |
1649 |
4,5 |
||
|
-02 |
2000 |
2049 |
5,5 |
||
|
-03 |
2500 |
2549 |
6,5 |
||
|
-04 |
2 |
1250 |
1299 |
4,0 |
|
|
-05 |
1600 |
1649 |
4,5 |
||
|
-06 |
2000 |
2049 |
5,5 |
||
|
-07 |
2500 |
2549 |
6,5 |
||
|
-08 |
1 |
1250 |
1299 |
4,0 |
6 |
|
-09 |
1600 |
1649 |
4,5 |
||
|
-10 |
2000 |
2049 |
5,5 |
||
|
-11 |
2500 |
2549 |
6,5 |
||
|
-12 |
2 |
1250 |
1299 |
4,0 |
|
|
-13 |
1600 |
1649 |
4,5 |
||
|
-14 |
2000 |
2049 |
5,5 |
||
|
-15 |
2500 |
2549 |
6,5 |
||
