Преобразователи термоэлектрические хромель-алюмелевые ТХА 9816

Цена и срок изготовления
по запросу

для измерения температуры газообразных и жидких сред (рис.1, 2, 3) и поверхности твердых тел (рис.4).

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТХА 9816
диапазон измеряемых температур, °C	-40…+900 (по рис. 1, 2, 3) -40…+600 (по рис 4)
номинальная статическая характеристика	ХА(К)
класс допуска	2
показатель тепловой инерции, с	8, 20, 40
степень защиты от пыли и воды	IP55
материал защитной арматуры	Ст. 08Х20Н14С2
материал головки	алюминий
исполнение рабочего спая	изолирован (по рис .1, 2, 3), не изолирован (рис. 4)
диапазон условных давлений, МПа	0,4 (по рис.1); 6,3 (по рис. 2, 3, 4:
устойчивость к вибрации	группа исп. L3
вид климатического исполнения	У2, Т2
средняя наработка до отказа, ч	50 000

Приложение. Описание типа

Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11

Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11

Рис.	Длина монтажной части L, мм	ПРЕДЕЛЬНАЯ СКОРОСТЬ ПОТОКА, М/С
		без гильзы		с гильзой
		пар	вода	пар	вода
2	1250; 1600; 2000	1	0,1	2	0,2
3	120; 160; 200;	25	1,5	120	10
	250; 320	15	0,5	100	7,5
	400; 500; 630	3	0,25	-	-

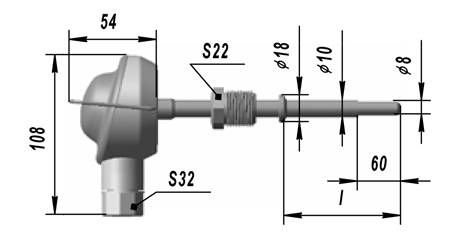

Рис.1 , ТХА 9816
Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с - 40; Диапазон условных давлений, МПа - 0,4; Диапазон измеряемых температур, °C: -40...+900

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	L, мм	Масса, кг	Схема
.125-00	320	0,52	2
-01	500	0,56
-02	800	0,65
-03	1000	0,7
-04	1250	0,78
-05	1600	0,88
-06	2000	1,03
-07	320	0,52	4
-08	500	0,56
-09	800	0,65
-10	1000	0,7
-11	1250	0,78
-12	1600	0,88
-13	2000	1,03

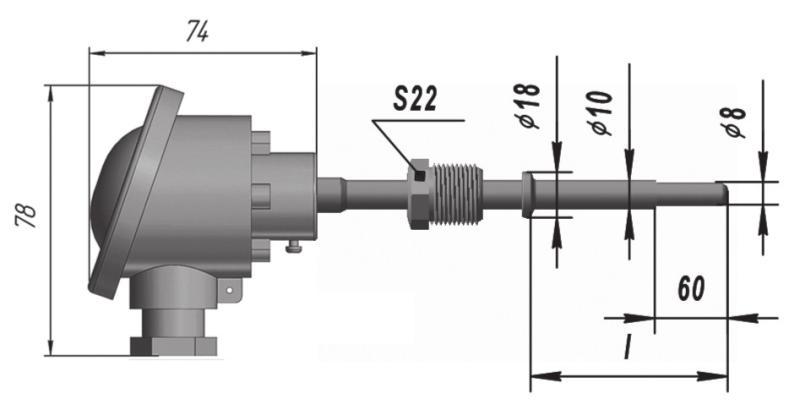

Рис.3, ТХА 9816
Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с - 20; Диапазон условных давлений, МПа - 6,3; Диапазон измеряемых температур, °C: -40...+900

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	L, мм	Масса, кг	Схема
.127-00	120	0,50	2
-01	160	0,52
-02	200	0,53
-03	250	0,54
-04	320	0,56
-05	400	0,58
-06	500	0,62
-07	630	0,65
-08	800	0,68
-09	1000	0,74
-10	1250	0,85
-11	1600	0,98
-12	2000	1,08
-13	120	0,5
-14	160	0,52	4
-15	200	0,53
-16	250	0,54
-17	320	0,56
-18	400	0,58
-19	500	0,62
-20	630	0,65
-21	800	0,68
-22	1000	0,74
-23	1250	0,85
-24	1600	0,98
-25	2000	1,08

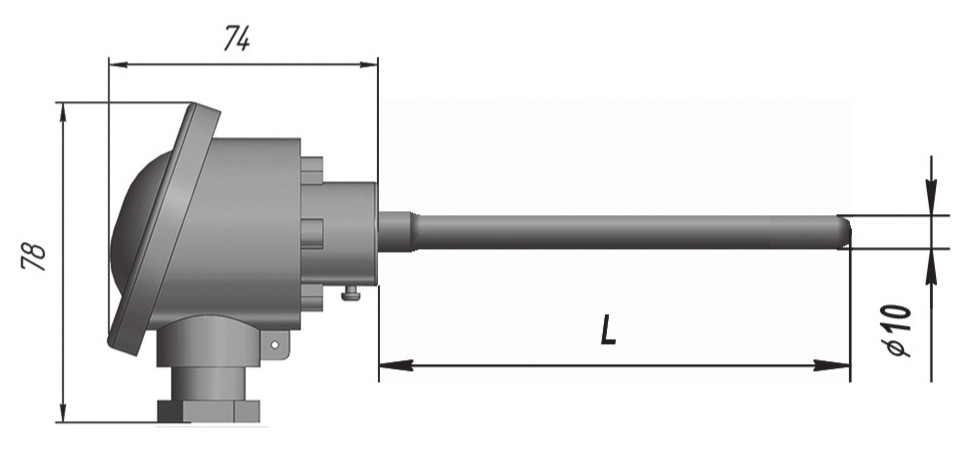

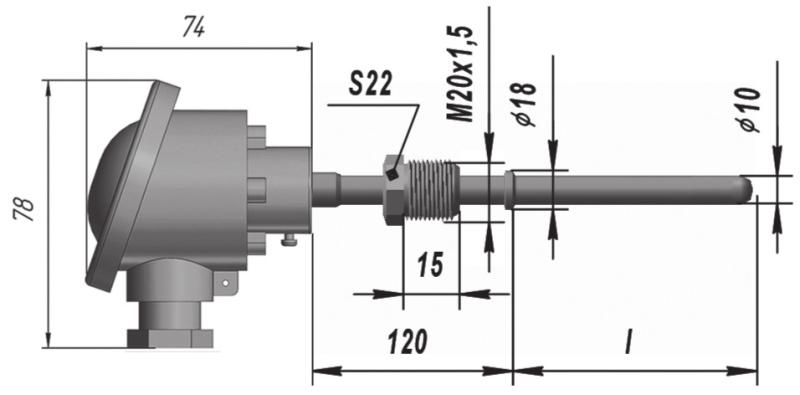

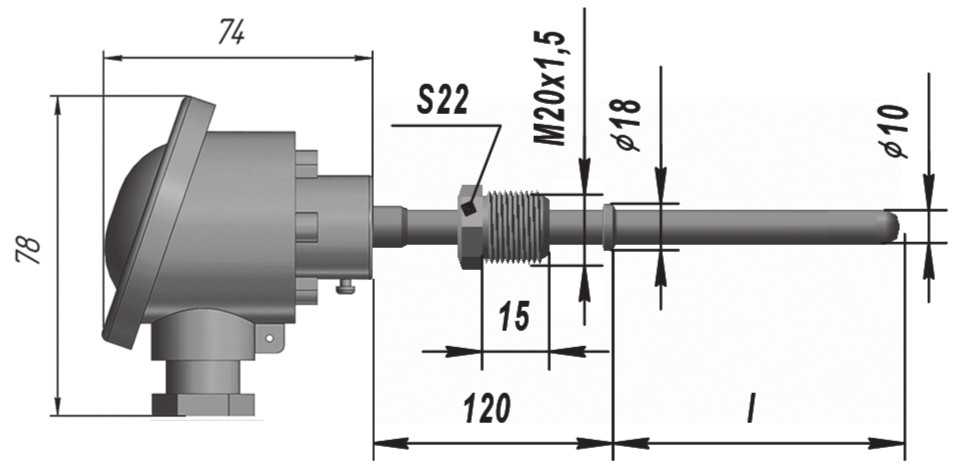

Рис.2, ТХА 9816
Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с - 40; Диапазон условных давлений, МПа - 6,3; Диапазон измеряемых температур, °C: -40...+900

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	L, мм	Масса, кг	Схема
.126-00	120	0,5	2
-01	160	0,52
-02	200	0,53
-03	250	0,54
-04	320	0,56
-05	400	0,58
-06	500	0,62
-07	630	0,65
-08	800	0,68
-09	1000	0,74
-10	1250	0,85
-11	1600	0,98
-12	2000	1,08
-13	120	0,5
-14	160	0,52	4
-15	200	0,53
-16	250	0,54
-17	320	0,56
-18	400	0,58
-19	500	0,62
-20	630	0,65
-21	800	0,68
-22	1000	0,74
-23	1250	0,85
-24	1600	0,98
-25	2000	1,08

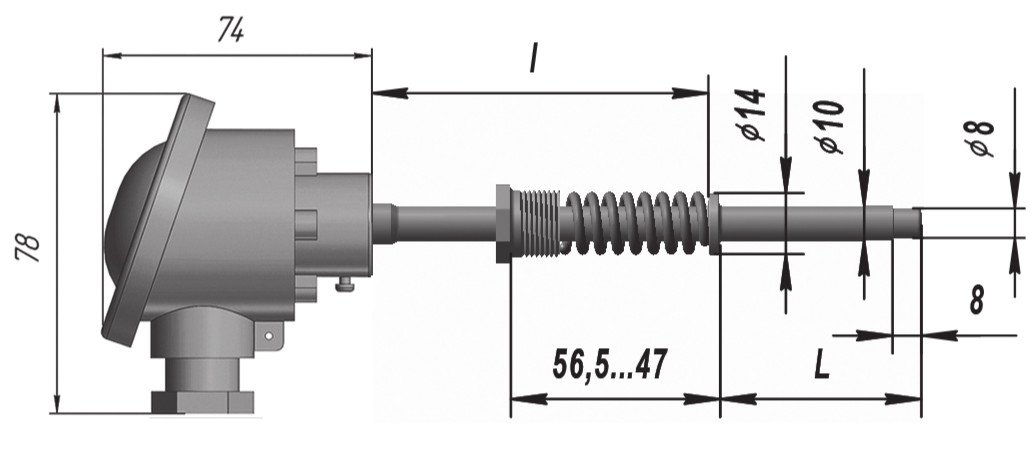

Рис.4, ТХА 9816
Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с - 8; Диапазон условных давлений, МПа - 6,3; Диапазон измеряемых температур, °C: -40...+600

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	L, мм	l, мм	Масса, кг	Схема
.128-00	250	200	0,45	2
-01	250	320	0,48
-02	320	200	0,47
-03	320	320	0,5
-04	400	200	0,5
-05	400	320	0,53
-06	500	200	0,53
-07	500	320	0,56
-08	630	200	0,57
-09	630	320	0,6
-10	800	200	0,62
-11	800	320	0,65
-12	1000	200	0,68
-13	1000	320	0,71
-14	1250	200	0,75
-15	1250	320	0,78
-16	1600	200	0,85
-17	1600	320	0,88
-18	2000	200	1,0
-19	2000	320	1,03
-20	250	200	0,45	4
-21	250	320	0,48
-22	320	200	0,47
-23	320	320	0,5
-24	400	200	0,5
-25	400	320	0,53
-26	500	200	0,53
-27	500	320	0,56
-28	630	200	0,57
-29	630	320	0,6
-30	800	200	0,62
-31	800	320	0,65
-32	1000	200	0,68
-33	1000	320	0,71
-34	1250	200	0,75
-35	1250	320	0,78
-36	1600	200	0,85
-37	1600	320	0,88
-38	2000	200	1,0
-39	2000	320	1,03

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХА 9816.125-01 У2 ТУ 4211-088-02566540-2010»

1 2 3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
