Преобразователи термоэлектрические хромель-алюмелевые ТХА 9426
для измерения температуры газовых потоков больших скоростей (рис. 1, 2, 3, 4, 5), а также в нейтрализаторах отработавших газов двигателей внутреннего сгорания (рис.6) и продуктов сгорания в автомобильных и газотурбинных двигателях (рис.7).
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9426 |
|
диапазон измеряемых температур, °C |
-40…+1000 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
6; 15; 20 |
|
степень защиты от пыли и воды: |
|
|
- рис.1; рис.2; рис.7 |
IP00 |
|
- рис.3 ... 6; рис.8 ... 10; |
IP20 |
|
- рис.11 |
IP54 |
|
материал защитной арматуры |
см. табл. |
|
исполнение рабочего спая |
Не изолирован: рис.1, 2, 7 Изолирован: рис. 3-6, 8-11 |
|
диапазон условных давлений, МПа |
0,8; 0,15; 0,16; 0,25 см. табл. |
|
устойчивость к вибрации |
группа исп. V2 |
|
вид климатического исполнения |
УХЛ2, УХЛ3 |
|
средняя наработка до отказа, ч |
50 000 |
|

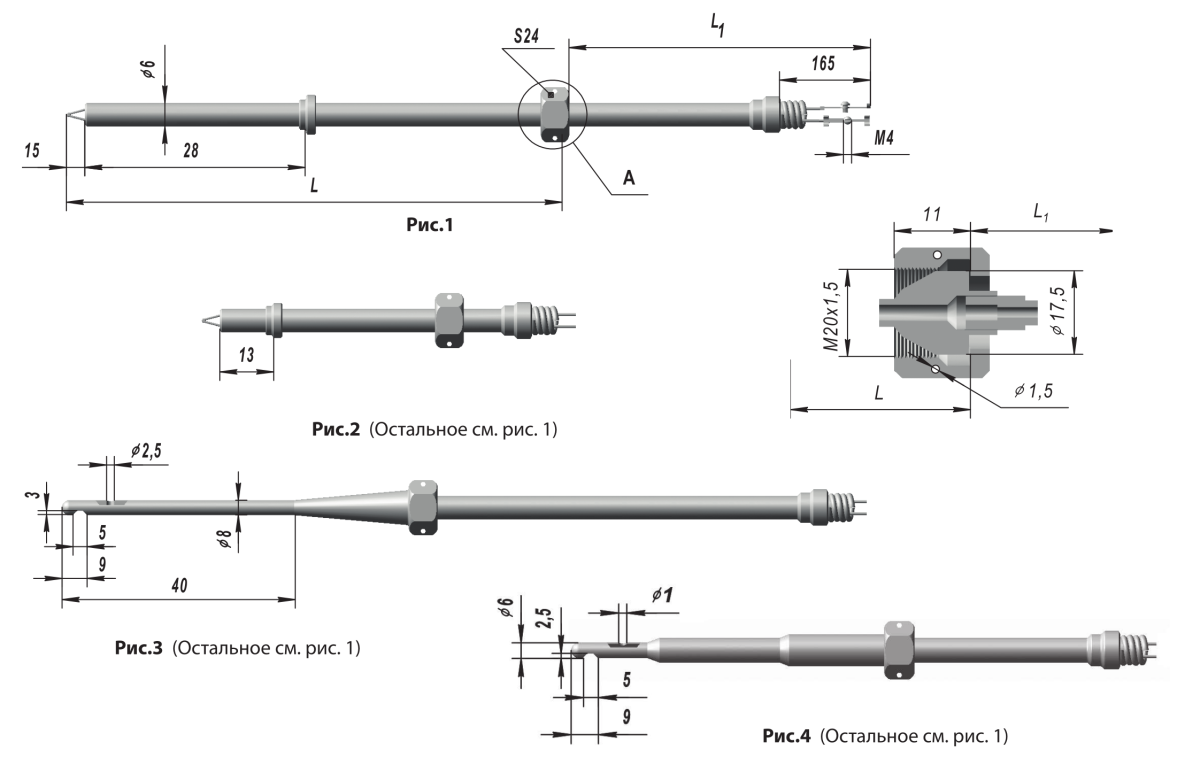

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Рис. |
Схема |
L, мм |
L1, мм |
Материал защитной арматуры |
Скорость потока, м/с |
Диапазон измеряемых температур, °C |
Условное давление, МПа |
Показатель тепловой инерции, с |
|
-00 |
1 |
Сх.2 |
80 |
835 |
Сплав ХН50МВКТЮР-ВИ |
до 300 |
-40…1000 |
0,8 |
6 |
|
-01 |
2 |
||||||||
|
-02 |
3 |
20 |
|||||||
|
-03 |
4 |
60 |
900 |
Сталь 15Х25Т |
до 180 |
-40…800 |
0,25 |
||
|
-04 |
80 |
||||||||
|
-05 |
100 |
|

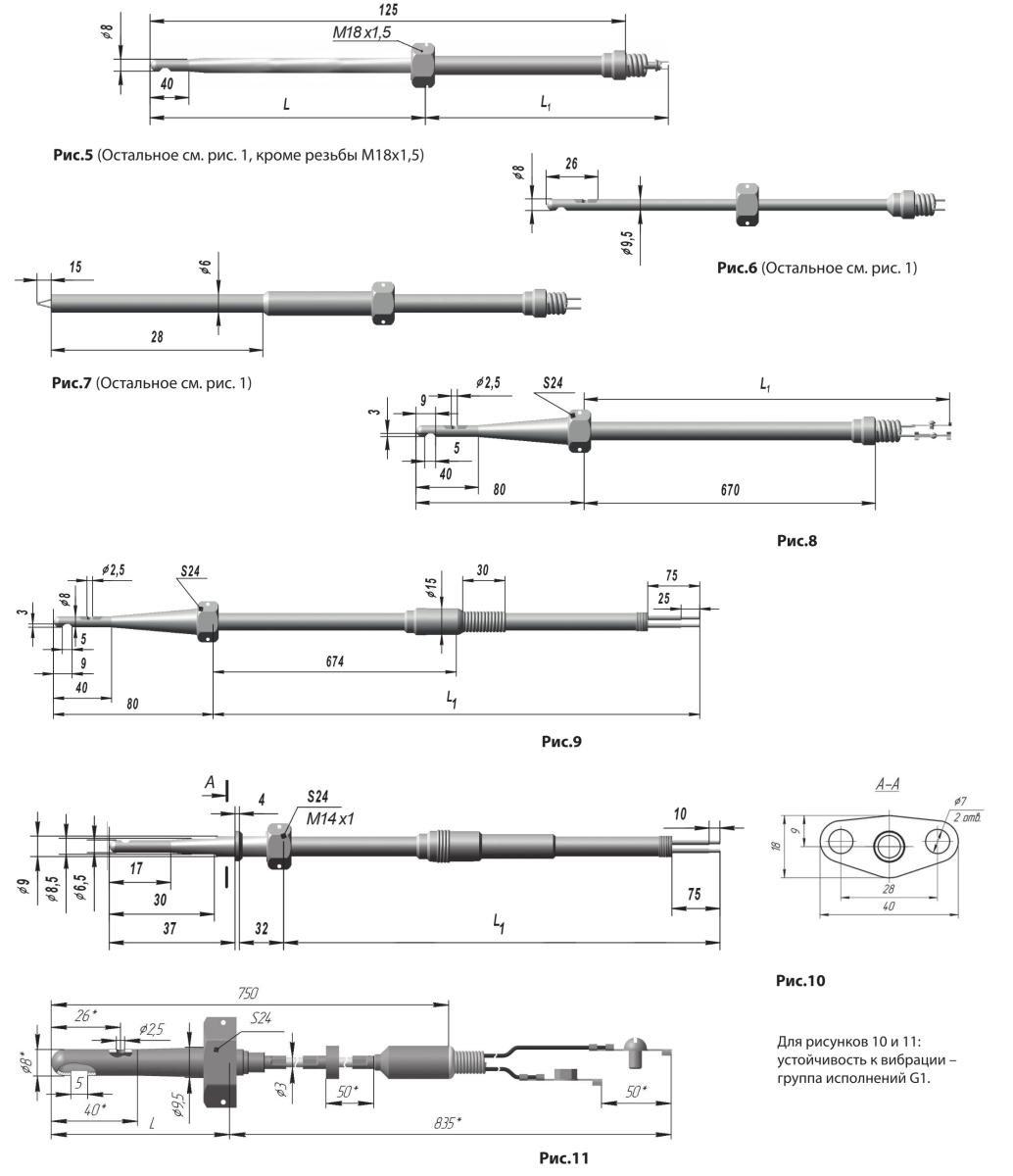

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Рис. |
Схема |
L, мм |
L1, мм |
Материал защитной арматуры |
Скорость потока, м/с |
Диапазон измеряемых температур, °C |
Условное давление, МПа |
Показатель тепловой инерции, с |
|
-06 |
5 |
Сх.2 |
80 |
810 |
08Х17Н15М3Т |
до 180 |
-40…750 |
0,15 |
20 |
|
-07 |
6 |
80 |
835 |
Сталь 10Х17Н13М2Т |
до 5 |
-40…800 |
0,16 |
6 |
|
|
-08 |
7 |
60 |
1500 |
до 300 0,8 |
0,8 |
||||
|
-09 |
8 |
Сх.4 |
- |
835 |
Сплав ХН50МВКТЮР-ВИ |
-40…1000 |
|||
|
-10 |
9 |
6500 |
|||||||
|
-11 |
10 |
Сх.2 |
- |
1000 |
Сталь ХН78Т 15 |
15 |
|||
|
-12 |
1500 |
||||||||
|
-13 |

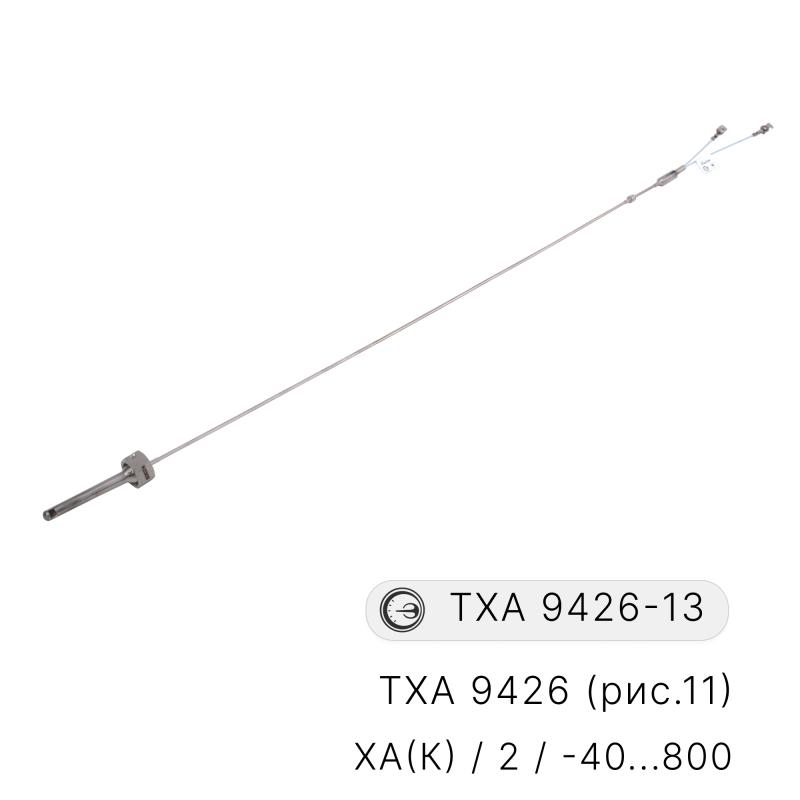

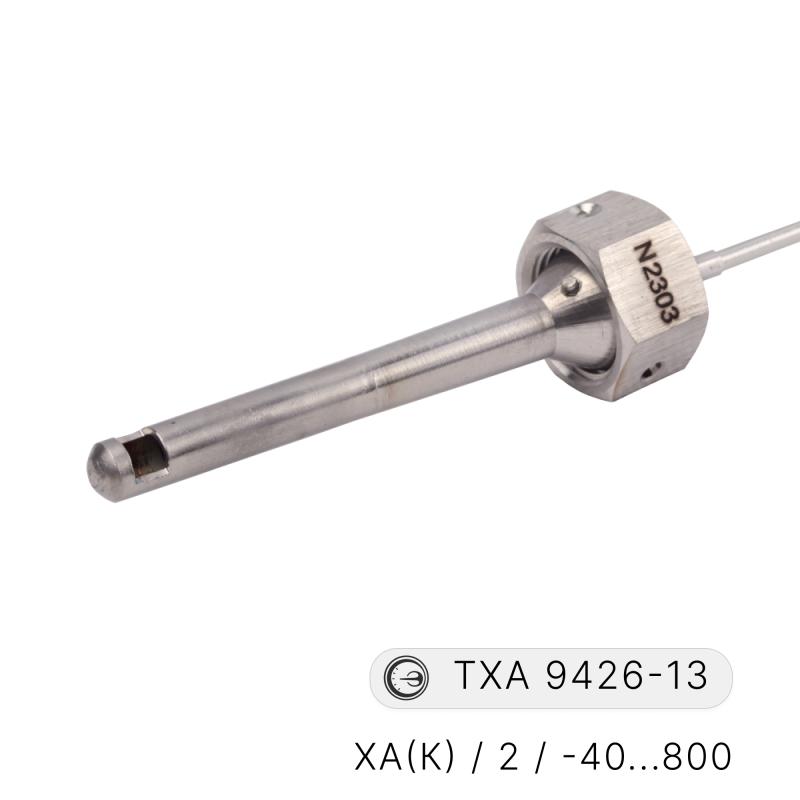

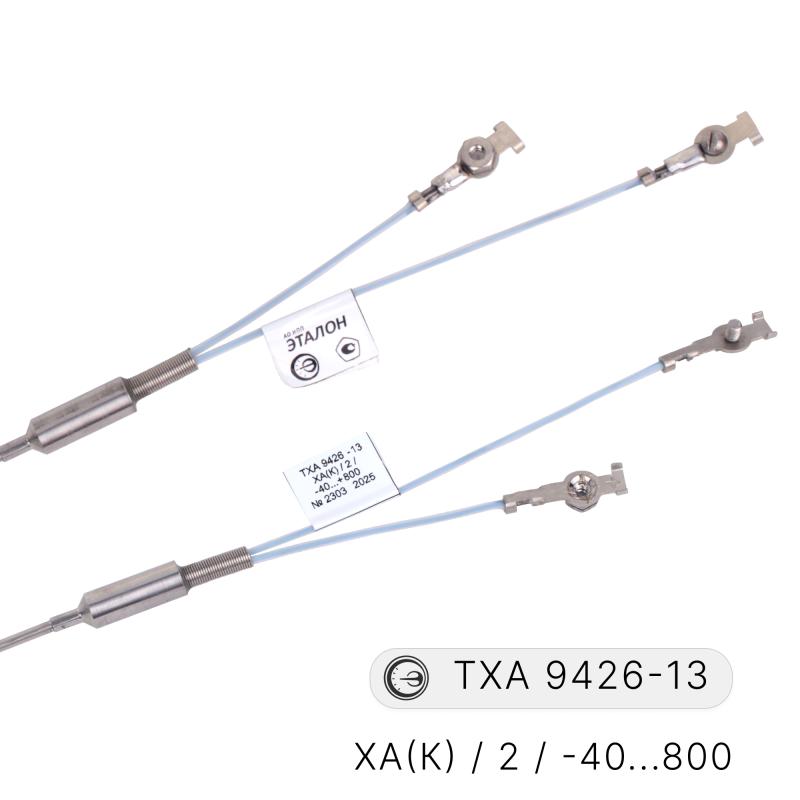

11 |
80 |
835 |
10Х23Н18 - |
40…800 |
13 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Преобразователь термоэлектрический
ТХА 9426-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
