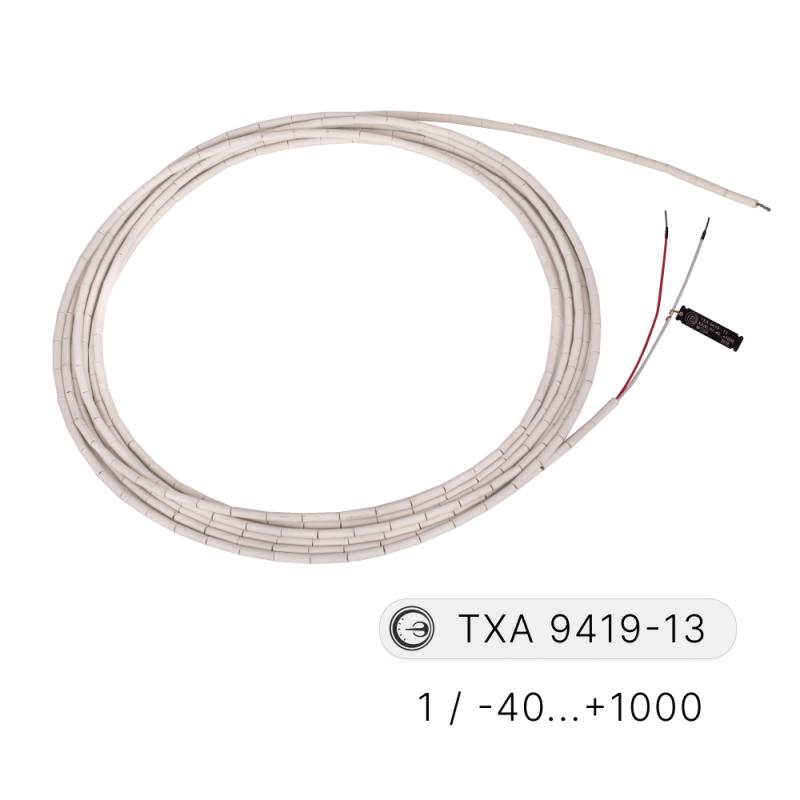

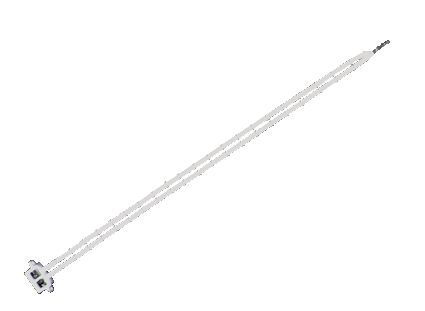

Преобразователи термоэлектрические бескорпусные ТХА 9419, ТХК 9419

Рисунок

Материал защитной арматуры термоэлектродов

1

Керамика

2

Кремнеземистая нить

3

Керамика

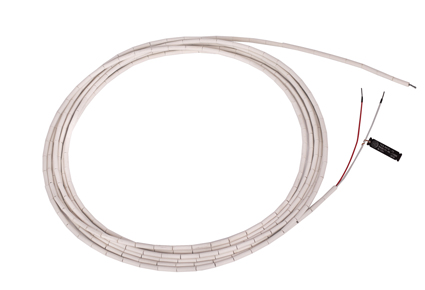

Рис.1, Рис.2 Изоляция кремнеземной нитью

Диапазон измеряемых температур: -40…+1000°С;

с изоляцией кремнеземной нитью: -40…+600°С.

для ТХА 9419, рис.1 или рис.2:

Класс допуска - 1: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1 1;

Класс допуска - 2: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1 2;

для ТХК 9419, рис.1 или рис.2: Проволока ДКРХМ 1,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790;

Показатель тепловой инерции: 20 с

Исполнение рабочего спая не изолирован

Диаметр термоэлектродов: Ø 1,2 мм

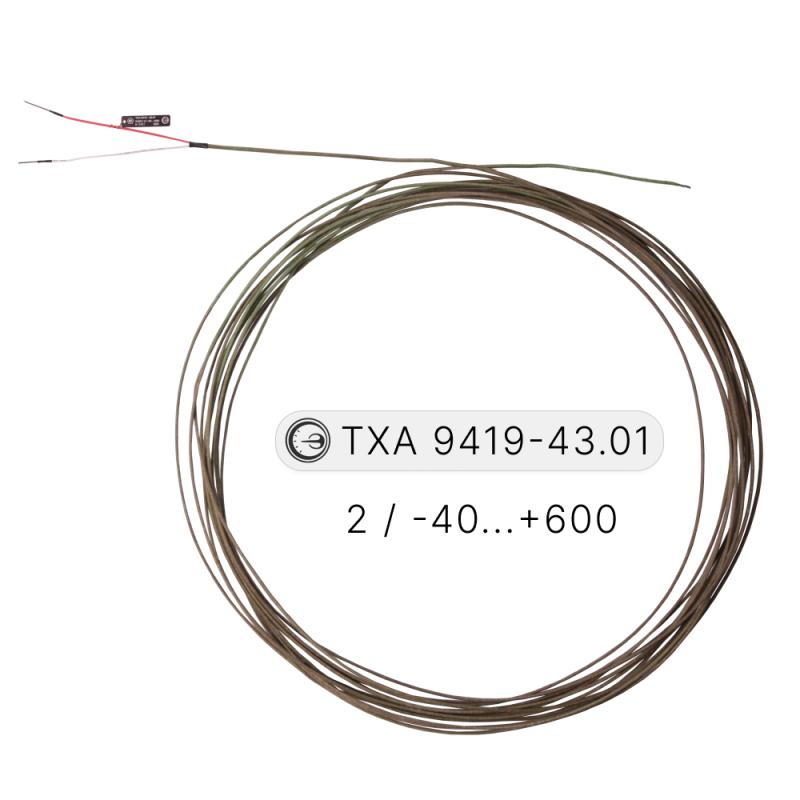

ИЗОЛЯЦИЯ КРЕМНЕЗЕМНОЙ НИТЬЮ: 01

Изоляция: керамическими бусами, если не указано другое

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

L, мм

Масса, кг

ТХА 9419

ТХА 9419

ТХК 9419

Класс допуска - 1

Класс допуска - 2

Класс допуска - 2

-00

-22

-44

1000

1180

0,167

-01

-23

-45

1250

1430

0,202

-02

-24

-46

1600

1780

0,263

-03

-25

-47

2000

2180

0,327

-04

-26

-48

2500

2680

0,407

-05

-27

-49

3150

3330

0,511

-06

-28

-50

3550

3730

0,574

-07

-29

-51

4000

4180

0,646

-08

-30

-52

4500

4680

0,726

-09

-31

-53

5000

5180

0,806

-10

-32

-54

5600

5780

0,902

-11

-33

-55

6300

6480

1,014

-12

-34

-56

7100

7280

1,141

-13

-35

-57

8000

8180

1,285

-14

-36

-58

9000

9180

1,445

-15

-37

-59

10000

10180

1,604

-16

-38

-60

11200

11380

1,796

-17

-39

-61

12500

12680

2,002

-18

-40

-62

14000

14180

2,243

-19

-41

-63

16000

16180

2,562

-20

-42

-64

18000

18180

2,882

-21

-43

-65

20000

20180

3,201

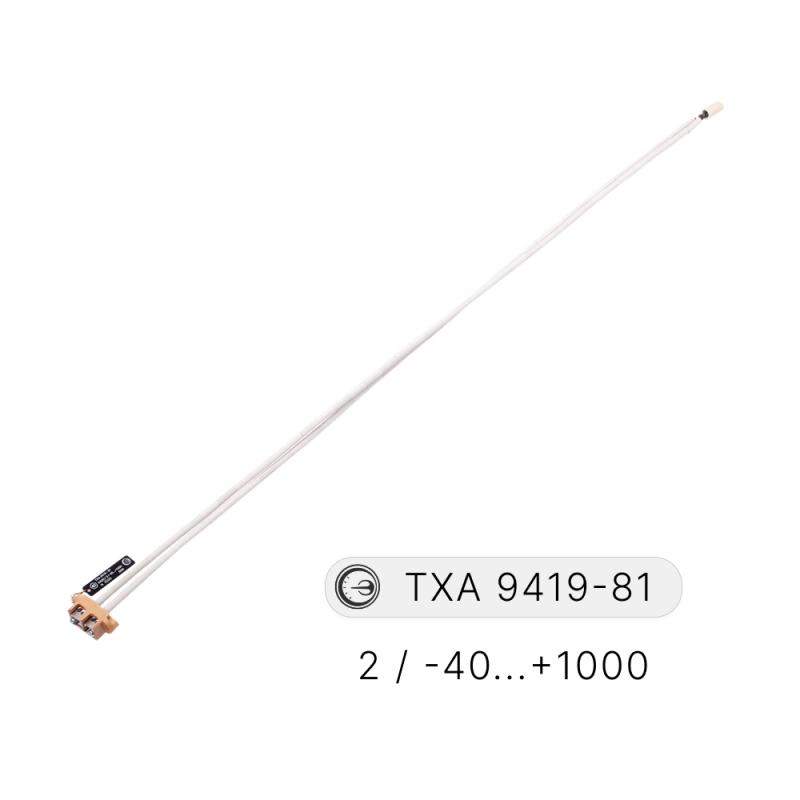

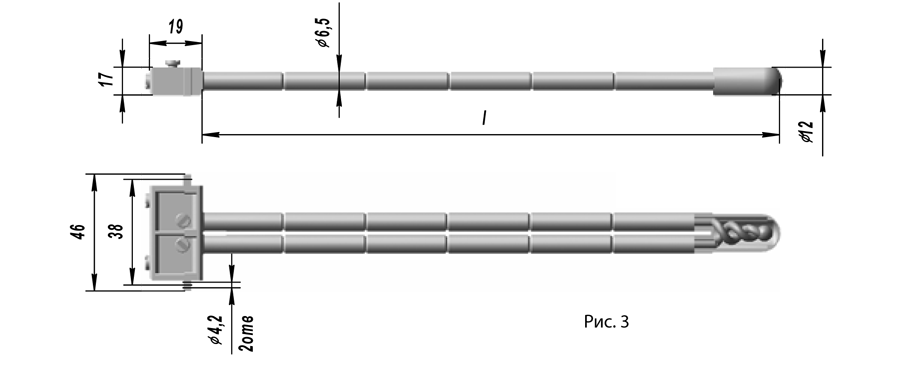

Рис. 3

Диапазон измеряемых температур: -40…+1000°С;

с изоляцией кремнеземной нитью: -40…+600°С.

для ТХА 9419, рис.1 или рис.2:

Класс допуска - 1: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1 1;

Класс допуска - 2: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1 2;

для ТХК 9419: Проволока ДКРХМ 1,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790;

Показатель тепловой инерции: 20 с

Исполнение рабочего спая: изолирован

Диаметр термоэлектродов: Ø 3,2 мм

Изоляция: керамическими бусами

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

Масса, кг

ТХА 9419

ТХА 9419

ТХК 9419

-40…+1000 °С

-40…+1000 °С

-40…+600 °С

Класс допуска - 1

Класс допуска - 2

Класс допуска - 2

-66

-77

-88

320

0,095

-67

-78

-89

400

0,117

-68

-79

-90

500

0,142

-69

-80

-91

630

0,178

-70

-81

-92

800

0,220

-71

-82

-93

1000

0,273

-72

-83

-94

1250

0,337

-73

-84

-95

1600

0,429

-74

-85

-96

2000

0,531

-75

-86

-97

2500

0,662

-76

-87

-98

3150

0,832
