НОВИНКИ!!!
Поверхностные термоэлектрические преобразователи ТХА 9712, ТХК 9712
- для измерения температуры поверхности твердых тел в труднодоступных местах.
- Для измерения температуры газообразных и химически неагрессивных сред с влажностью не более 80 %
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9712 |
ТХК 9712 |
|
диапазон измеряемых температур, °C |
-40...+700 |
-40...+600 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
1 |
|
|
степень защиты от пыли и воды |
IP00 |
|
|
материал изоляции термоэлектродов |
кремнеземная нить |
|
|
исполнение рабочего спая |
не изолирован |
|
|
устойчивость к вибрации |
группа исп. N2 |
|
|
вид климатического исполнения |
УХЛ2, УХЛ3 |
|
|
средняя наработка до отказа, ч |
35000 |
|
Термопреобразователь изготовлен из кабеля в кремнеземной нити. Для повышения износостойкости на кабель надета металлическая плетенка.
|

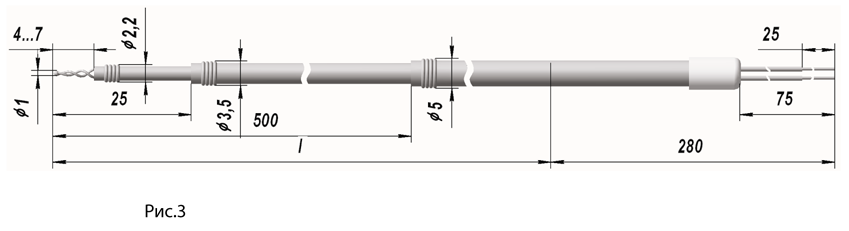

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
Рис. |
|
-00 |
1500 |
1 |
|
-01 |
2000 |
|
|
-02 |
3000 |
|
|
-03 |
4000 |
|
|
-04 |
5000 |
|
|
-05 |
1500 |
2 |
|
-06 |
2000 |
|
|
-07 |
3000 |
|
|
-08 |
4000 |
|
|
-09 |
5000 |
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
Рис. |
|
-10 |
1500 |
1 |
|
-11 |
2000 |
|
|
-12 |
3000 |
|
|
-13 |
4000 |
|
|
-14 |
5000 |
|
|
-15 |
1500 |
3 |
|
-16 |
2000 |
|
|
-17 |
3000 |
|
|
-18 |
4000 |
|
|
-19 |
5000 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 9624.111-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
