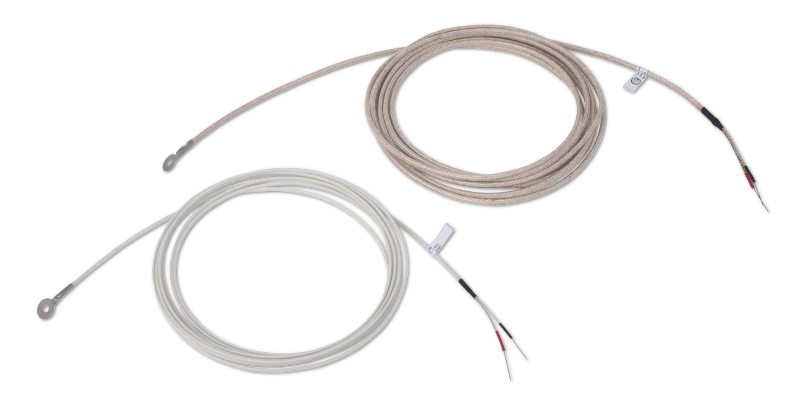

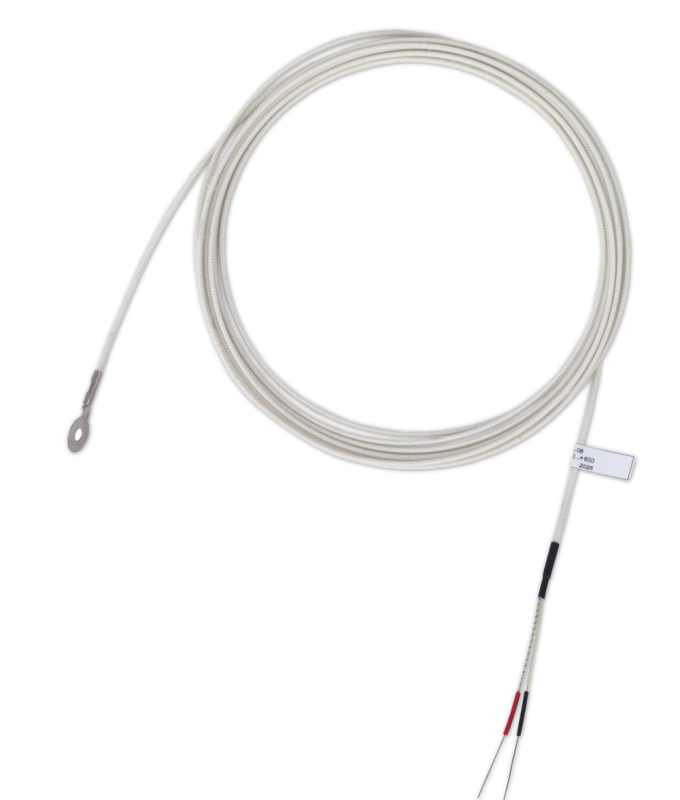

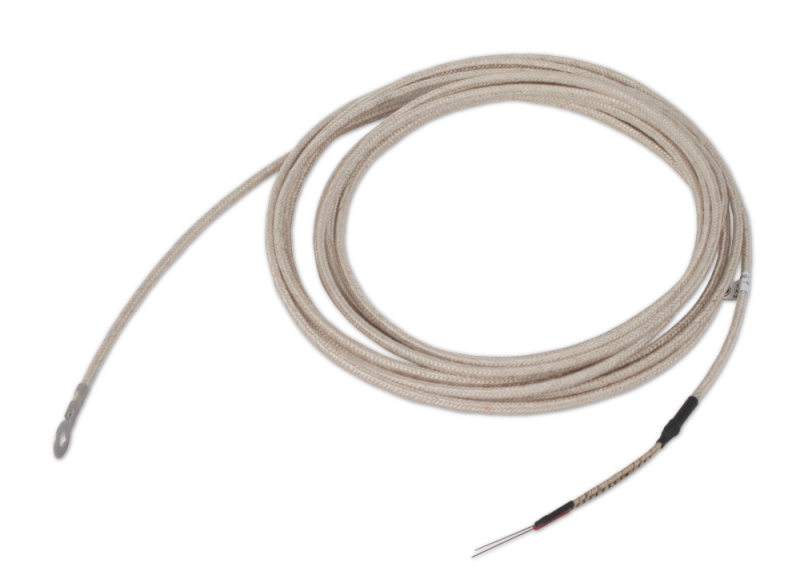

Поверхностные термоэлектрические преобразователи ТХА 0001, ТХК 0001
- для измерения температуры плоских поверхностей с креплением винтом.
- термопреобразователи изготовлены из кабеля в кремнеземной нити.
- для повышения износостойкости на кабель надета металлическая плетенка.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0001 |
ТХК 0001 |
|
диапазон измеряемых температур, °C |
-40...+700 |
-40...+600 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
Предел допускаемого отклонения от НСХ: t: -40...+333 °C t: +333...+1200 °C |
± 4 ± (0,5+0,02*|t|) |
|
|
показатель тепловой инерции, с |
8 |
|
|
степень защиты от пыли и воды |
IP00 |
|
|
материал изоляции термоэлектродов |
кремнеземная нить |
|
|
исполнение рабочего спая |
не изолирован |
|
|
устойчивость к вибрации |
группа исп. N2 |
|
|
вид климатического исполнения |
У3, Т3 |
|
|
t - температура измеряемой среды |
||
- с d=2 мм выполнены без металлической плетенки.
- с d=4,8 мм выполнены в металлической плетенке.
|

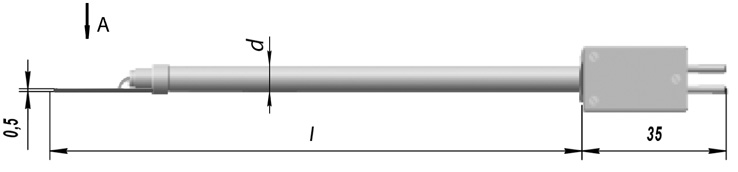

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
d, мм |
Рис. |
НСХ |
Диапазон измеряемых температур, °C |
|
-00 |
1500 |
2 |
1 |
ХА(К) |
-40…+700 |
|
-01 |
2000 |
||||
|
-02 |
3000 |
||||
|
-03 |
4000 |
||||
|
-04 |
5000 |
||||
|
-05 |
1500 |
2 |
|||
|
-06 |
2000 |
||||
|
-07 |
3000 |
||||
|
-08 |
4000 |
||||
|
-09 |
5000 |
-40…+260 |
|||
|
-10 |
1500 |
4,8 |
|||
|
-11 |
2000 |
||||
|
-12 |
3000 |
||||
|
-13 |
4000 |
||||
|
-14 |
5000 |
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
d, мм |
Рис. |
НСХ |
Диапазон измеряемых температур, °C |
|
-15 |
1500 |
4,8 |
1 |
ХК(L) |
-40…+600 |
|
-16 |
2000 |
||||
|
-17 |
3000 |
||||
|
-18 |
4000 |
||||
|
-19 |
5000 |
||||
|
-20 |
1500 |
2 |
|||
|
-21 |
2000 |
||||
|
-22 |
3000 |
||||
|
-23 |
4000 |
||||
|
-24 |
5000 |
-40…+260 |
|||
|
-25 |
1500 |
||||
|
-26 |
2000 |
||||
|
-27 |
3000 |
||||
|
-28 |
4000 |
||||
|
-29 |
5000 |
Вопросы - Ответы
Евгений (не проверено)
Добрый день! Данный тип средства измерения не зарегистриован и не имеет утверждения типа СИ?
etalon
Добрый день! В Российской Федерации нет утвержденной методики поверки на поверхностные датчики температуры.
