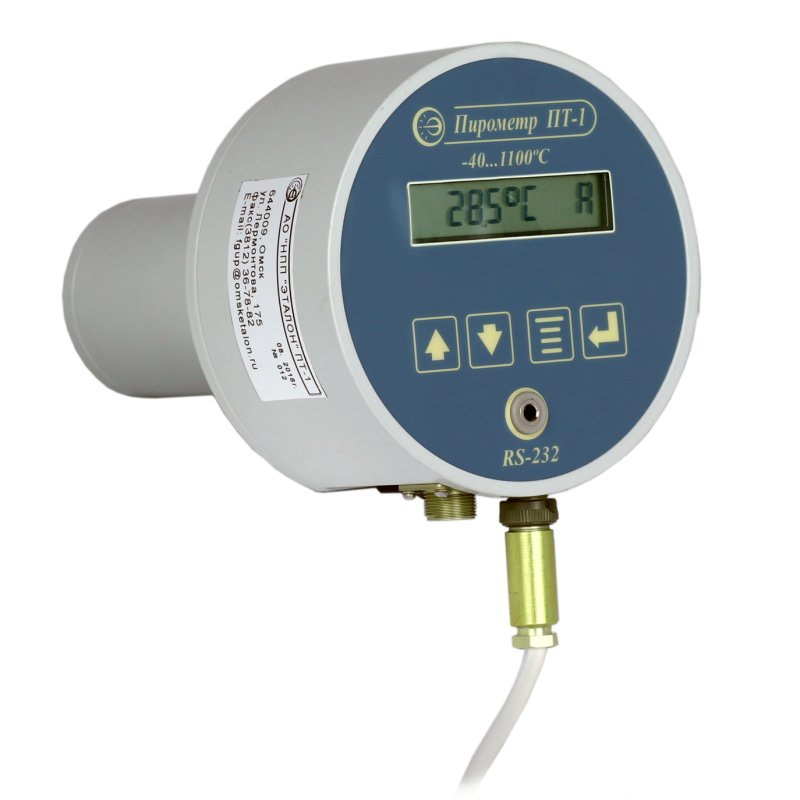

Пирометры ПТ-1

Цена и срок изготовления
по запросу

для измерения температур поверхности обмуровки печей, керамики, бетона, резины в диапазоне температур от -40ºС до 1100ºC



    |  ТУ 4211-069-02566540-2006



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • машиностроение;
  • пищевая;
  • строительная;
  • резинотехническая промышленность.



НАЗНАЧЕНИЕ:

Пирометры ПТ-1 предназначены для измерения температур поверхности обмуровки печей, керамики, бетона, резины.

КРАТКОЕ ОПИСАНИЕ:
Стационарные пирометры ПТ-1 разработаны для измерения температур от -40ºС до 1100ºC. В пирометры этой модели устанавливаются термобатарейные датчики со встроенным оптическим фильтром, обеспечивающим полосу пропускания 8-14 мкм. Датчик расположен в пассивном (не подогреваемом) термостате, компенсация температуры окружающей среды проводится посредством измерения температуры встроенного в датчик терморезистора.

В оптическую систему пирометров устанавливается германиевая оптика и два лазерных модуля для наведения на объект измерений.

Показатель визирования пирометра не менее 1:20, что соответствует пятну визирования 25мм при расстоянии до контролируемой поверхности 500 мм и 50мм - при расстоянии до контролируемой поверхности 1000 мм. Лазерный двухточечный целеуказатель позволяет точно навести пирометр на объект контроля.

Измеренное значение температуры отображается на десятиразрядном ЖК-дисплее со светодиодной подсветкой.

При помощи кнопок управления на панели пирометра возможно изменять настройки прибора и проводить коррекцию на излучательную способность поверхности объекта контроля.





МИКРОПРОЦЕССОРНАЯ СИСТЕМА БЛОКА ОБРАБОТКИ СИГНАЛА ПОЗВОЛЯЕТ:

  • индицировать значение измеряемой температуры на ЖК-дисплее с разрешением 0.1°С
  • корректировать коэффициент излучательной способности с дискретностью 0.001
  • контролировать  и  выводить  на  экран  монитора  персонального компьютера в графическом виде значение температуры в реальном времени, а также сохранять полученные результаты для последующей обработки
  • осуществлять наведение на объект контроля при помощи лазерных целеуказателей
  • производить автоматическую калибровку нуля
  • настраивать цифровой фильтр
  • производить выбор режима работы токового выхода (0-5, 0-20, 4-20 мА)  и  задавать  динамический  диапазон  температуры  (например 0-5 мА и диапазон 500-700 °С)
  • регулировать температуру двумя логическими ключами
  • осуществлять  блокировку кнопок управления от несанкционированного доступа к настройкам прибора при помощи пароля

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПТ-1

Диапазон измерений, °C

-40...1100

Спектральный диапазон, мкм

8...14

Основная погрешность

±4°С (-40…400°С)

1% (400…1100°С)

Разрешающая способность

0.5°C

Показатель визирования

1:20

Номинальное рабочее расстояние, мм

1000±50

Температура окружающей среды

5…50 °C

Коррекция излучательной способности

0.1-1.5, шаг 0.001

Время установления выходного сигнала, с, не более

0,5

Перестраиваемый унифицированный токовый выход, мА

0 – 5, 0 – 20, 4 – 20

Связь с ПК

RS-232

Степень защиты от пыли и воды

IP00

Потребляемый ток от сети 24 В, мА

30

Напряжение питания, В

18 ± 0,5

Потребляемая мощность, В·А, не более

10

Масса пирометра, кг

1,0

Габаритные размеры, мм

150 x 100



ВХОДЯЩЕЕ В КОМПЛЕКТ ПОСТАВКИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ PIRO VISUAL, СОВМЕСТИМОЕ С WINDOWS 95/98/XP, ПОЗВОЛЯЕТ:

  • идентифицировать пирометр
  • отображать текущее, минимальное и максимальное значение температуры
  • производить визуализацию измерений в виде графика в режиме реального времени
  • задавать коэффициент коррекции излучательной способности
  • производить выбор режима работы токового выхода
  • производить автоматическую калибровку нуля
  • настраивать цифровой фильтр
  • проводить калибровку пирометра
  • настраивать режимы работы логических ключей (уставок)
  • сигнализировать о неисправности прибора или выходе параметров за допустимые значения
  • вести непрерывную запись измерений в файл на жестком диске
  • выводить графики или их фрагменты на принтер

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр ПТ-1»



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Примечание

Пирометр ПТ-1 ДДШ2.820.016

1 шт.



Руководство по эксплуатации на пирометр ПТ-1 ДДШ2.820.016 РЭ

1 экз.



Кабель ДДШ6.644.090

1 шт.



Кабель

интерфейсный



Кабель ДДШ6.644.121

1 шт.

Кабель питания

Кабель ДДШ6.644.120

1 шт.

Кабель токового выхода

Блок питания стабилизированный 18 В

1 шт.

По заявке потребителя

Программное обеспечение “Piro Visual”

1 комплект

CD-диск
