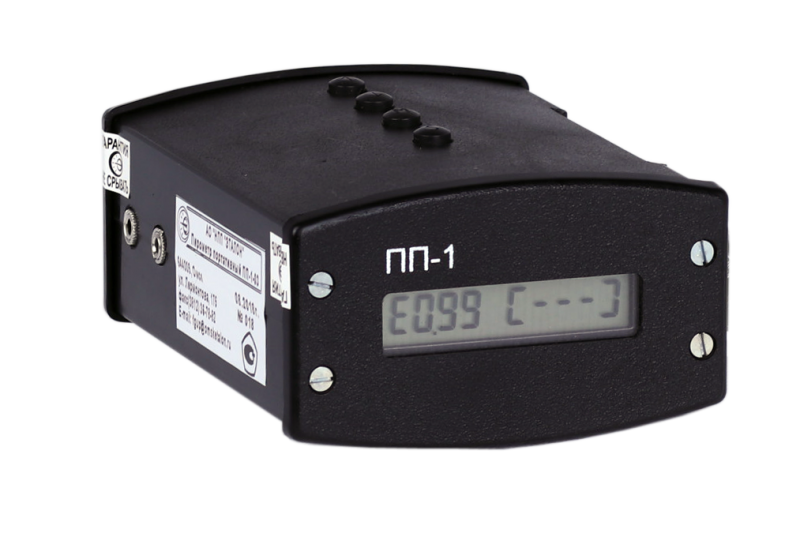

Пирометры портативные серии ПП-1

Скачать PDF
Цена и срок изготовления
по запросу

предназначены для бесконтактного измерения температуры поверхности объектов по их собственному тепловому излучению в диапазоне температур от –20 до +2000°C. Пирометры применяются для контроля состояния объектов и технологических процессов в различных отраслях, а также при проведении научных исследований.

|  ТУ 50-00 ДДШ 2.820.008 ТУ



НАЗНАЧЕНИЕ:

Пирометры портативные серии ПП-1 предназначены для бесконтактного измерения температуры поверхности объектов по их собственному тепловому излучению в диапазоне температур от –20 до +2000°C. Пирометры применяются для контроля состояния объектов и технологических процессов в различных отраслях, а также при проведении научных исследований.


Благодаря использованию высококачественной германиевой оптики и специальных инфракрасных фильтров пирометры портативные серии ПП-1 работают в спектральном диапазоне 8...14 мкм, в котором поглощение ИК-излучения атмосферой минимально. Наведение на объект контроля производится при помощи лазерного целеуказателя. Имеется возможность записи измеренных значений в энергонезависимую память пирометров.

В ПИРОМЕТРАХ ПОРТАТИВНЫХ СЕРИИ ПП-1 ПРЕДУСМОТРЕНО:

  • лазерный целеуказание;
  • включение/выключение внутреннего цифрового фильтра;
  • десятиразрядный ЖК-дисплей с подсветкой;
  • энергонезависимая память на 20 измерений;
  • подключение внешней термопары;
  • экспериментальное определение излучательной способности объекта с использованием внешней термопары;
  • связь с ЭВМ по интерфейсу RS-232, гальваническая развязка;
  • измерение текущего значения напряжения питания прибора;
  • индикация значения температуры внутри прибора;
  • визуальная и звуковая сигнализация выхода параметров за допустимые значения;
  • автоматическое отключение через заданное время.



ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

  • идентифицировать пирометр;
  • отображать текущее, минимальное и максимальное значение температуры;
  • задавать коэффициент коррекции излучательной способности;
  • сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
  • считывать измеренные значения, записанные в энергонезависимой памяти пирометра;
  • производить визуализацию измерений в виде графика в режиме реального времени;
  • вести непрерывную запись текущих измеренных значений в файл на жестком диске компьютера;
  • выводить графики или их фрагменты на принтер;
  • проводить подстройку пирометра;
  • и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПП-1-01

ПП-1-02

ПП-1-03

Диапазон измеряемых температур,°С

-20...+400

100...1200

400...2000

Спектральный диапазон, мкм

8...14

0,9...1,7

Показатель визирования

1: 40

Вид индикации

ЖКИ, 10 разрядов, подсветка

Разрешающая способность индикации, °C

0,1

Основная абсолютная погрешность, °С, не более

4

4 в диапазоне от 100 до 400 °С

-

Основная приведенная погрешность, % от диапазона, не более

-

1 % в диапазоне от 400 до 1200 °С

1 %

Время установления показаний, с, не более

1

Диапазон возможной установки коэффициента коррекции излучательной способности

0,10...1,50

Дискретность установки коэффициента коррекции излучательной способности

0,01

Связь с ЭВМ

RS-232

Работа с внешней термопарой:

- тип датчика (НСХ)

ТПП(S), ТПП(R), ТПР(B), ТЖК(J), ТМК(T), ТХКн(E), ТХА(К), ТНН(N), ТВР(A1), ТВР(A2), ТВР(A3), ТХК(L), ТМК(M) по ГОСТ Р 8.585-2001

- диапазон измерения

полный диапазон согласно ГОСТ Р 8.585-2001

- погрешность измерения

не нормируется

- наличие компенсации холодных концов

имеется

- разрешающая способность индикации, °C

0,1

- соединительный разъем

аудио штеккер, моно, диаметром 3,5 мм

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, °C

5...50

Питание

+9 В, элемент типа "Крона" (не входит в комплект поставки), возможно подключение к внешнему блоку питания

Ток потребления (при выключенной подстветке), мА, не более

15

Габаритные размеры, мм, не более

60х100х140

Масса, кг, не более

0,5

КОМПЛЕКТНОСТЬ:

  • пирометр портативный ПП-1;
  • руководство по эксплуатации ДДШ2.820.008 РЭ;
  • преобразователь термоэлектрический ТХА 9909-40 ДДШ2.821.135-40;
  • кабель ДДШ6.644.090;
  • программное обеспечение “Piro Visual”.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Пирометр портативный ПП-1-ХХ»
где ХХ - исполнение ПП-1
