Печи шаровые ПШ 1200

Цена и срок изготовления
по запросу

предназначена для нагрева малогабаритных средств измерения температуры в диапазоне от 100°С до 1200°С в лабораторных условиях при их поверке и калибровке, кроме средств измерения, содержащих в конструкции кварцевое стекло.

|  ТУ 3443-008-02566540-2005



Печь шаровая ПШ 1200 предназначена для нагрева малогабаритных средств измерения температуры в диапазоне от 100°С до 1200°С в лабораторных условиях при их поверке и калибровке, кроме средств измерения, содержащих в конструкции кварцевое стекло.

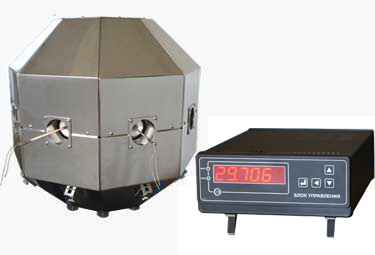

Печь шаровая ПШ 1200 состоит из печи сферической ПС и блока управления БУ-7-4.

Поддержание температуры в печи ПС осуществляется автоматически при помощи микропоцессорного блока управления БУ-7-4.



КАК ОБОРУДОВАТЬ РАБОЧЕЕ МЕСТО ДЛЯ ПОДКЛЮЧЕНИЯ ПЕЧИ ПШ 1200:

1. Место установки печи должно предусматривать возможность подключения блока управления к щиту электропитания с автоматическим выключателем с током срабатывания не менее 40 А, возможность заземления блока управления и печи сфрической. На время проведения ПНР необходимо присутствие электрика, для подключения блока управления к щиту электропитания.

2. При необходимости работы с печью с помощью ПК, необходимо наличие на месте установки печи ПК, с операционной системой Windows XР или Windows 7, не хуже:

  • процессор Intel Pentium III или лучше;
  • оперативная память - 256 Mb;
  • свободное место на диске для установки программного обеспечения - 3 Mb;
  • видеосистема, способная поддерживать разрешение 800х600 и качество цветопередачи 256 цветов;
  • порт RS-232 (9 pin).

Для установки программного обеспечения для работы с печью необходимы права администратора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПШ 1200

Диапазон воспроизводимых температур, °С

100…1200

Принцип работы

сферическая печь сопротивления

Диаметр рабочей зоны, мм

80

Глубина погружения нагреваемых средства измерения, мм

200

Количество каналов под нагреваемые средства измерения

8

Диаметр каналов под нагреваемые средства измерения, мм

15±3

Температурный градиент в рабочей зоне,°C/см, не более

0,2

Нестабильность поддержания температурного режима, °С/мин, не более

0,1

Время выхода на рабочий режим, ч, не более

2

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.1

Температура окружающего воздуха, °С

20±5

Питание

~220 В; 50 Гц

Потребляемая мощность, кВт, не более

8

Габаритные размеры, мм, не более

- печи ПС

500х500х560

- блока управления БУ-7-4

270х360х100

Масса, кг, не более

- печи ПС

50

- блока управления БУ-7-4

4,5

ДОСТАВКА ПЕЧИ:
Доставка печи шаровой ПШ 1200 от предприятия-изготовителя до места эксплуатации печи осуществляется только представителем предприятия изготовителя с обязательной пусконаладкой печи.
Заказчик обеспечивает встречу представителя с оборудованием и готовое рабочее место для проведения пусконаладочных работ.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Печь ПШ 1200»

КОМПЛЕКТНОСТЬ:

Наименование изделия

Кол-во

Печь сферическая ПС

1 шт.

Блок управления БУ-7-4

1 шт.

Кабель ХТ1 ДДШ6.644.004

1 шт.

Кабель ХТ2 ДДШ6.644.092

1 шт.

Кабель ХТ3 ДДШ6.644.033

1 шт.

Заглушка ДДШ8.632.085

8 шт.

Заглушка ДДШ8.632.085-01

8 шт.

Опора ДДШ8.074.058

4 шт.

Стержень ДДШ8.352.024

8 шт.

Гайка ДДШ8.935.049

4 шт.

Держатель ДДШ6.152.010

8 шт.

Трубка керамическая ДДШ7.352.007

1 шт.

Паспорт ДДШ1.298.003 ПС

1 экз.

Руководство по эксплуатации ДДШ1.298.003 РЭ

1 экз.

Программное обеспечение "Termocontrol" 643.02566540.00019-01

1 комплект
