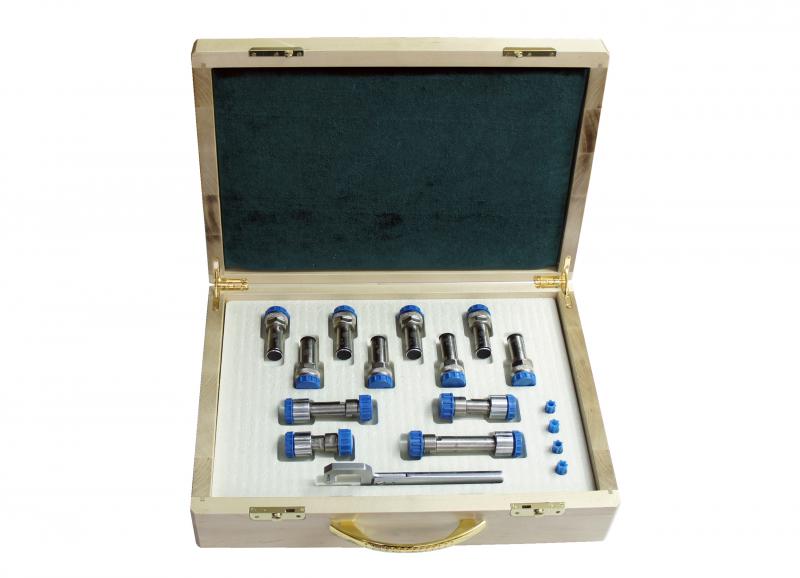

Набор мер КСВН и полного сопротивления 1 разряда ЭК9-140

Цена и срок изготовления
по запросу

для настройки и поверки измерителей модуля коэффициента передачи и отражения (приборы вида Р2), полного сопротивления (приборы вида Р3) и комплексного коэффициента передачи и отражения
(приборы вида Р4) с соединителями типа III ГОСТ 13317 и ГОСТ РВ 51914

|  ТУ 4381-080-02566540-2007



НАЗНАЧЕНИЕ:
Набор мер КСВН и полного сопротивления 1 разряда ЭК9-140 предназначенный для настройки и поверки измерителей модуля коэффициента передачи и отражения (приборы вида Р2), полного сопротивления (приборы вида Р3) и комплексного коэффициента передачи и отражения (приборы вида Р4) с соединителями типа III ГОСТ 13317 и ГОСТ РВ 51914, а также для измерения параметров четырехполюсников в радиоизмерительной, антенной технике и технике СВЧ в лабораторных и цеховых условиях.

Набор мер состоит из нагрузок и фазосдвигающих отрезков. Каждая нагрузка может использоваться как мера КСВН или как мера полного сопротивления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАБОРА МЕР

Значение характеристики

Диапазон рабочих частот, ГГц

0...4,0

Волновое сопротивление мер, Ом

50

Габаритные размеры набора мер в футляре, мм

330х280х110

Масса набора мер в футляре, кг

4,5



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАГРУЗОК:

Тип нагрузки

КСВН

Погрешность КСВН, %

Погрешность фазы, градус

Э9-140

1,2±0,050

±1,0

±2,0

Э9-141

1,4±0,050

±1,0

±1,5

Э9-142

1,4±0,050

±1,0

±1,5

Э9-143

2,0±0,050

±1,5

±1,0

Э9-144

2,0±0,050

±1,5

±1,0

Э9-159

1,0+0,025

±1,0

Не нормируется

Э9-160

3,0±0,100

±2,0

±1,0

Э9-161

3,0±0,100

±2,0

±1,0



ДЛИНЫ КОАКСИАЛЬНЫХ ОТРЕЗКОВ:

Тип отрезка

Длина отрезка, мм

Номин.

Пред. откл.

Э2-146

37,5

-0,015

Э2-147

46,9

Э2-148

56,3

Э2-149

75,0





Наименование

Кол-во

Нагрузка Э9-140

1 шт.

Нагрузка Э9-141

1 шт.

Нагрузка Э9-142

1 шт.

Нагрузка Э9-143

1 шт.

Нагрузка Э9-144

1 шт.

Нагрузка Э9-159

1 шт.

Нагрузка Э9-160

1 шт.

Нагрузка Э9-161

1 шт.

Отрезок коаксиальный Э2-146

1 шт.

Отрезок коаксиальный Э2-147

1 шт.

Отрезок коаксиальный Э2-148

1 шт.

Отрезок коаксиальный Э2-149

1 шт.

Игла

4 шт.

Ключ тарированный

1 шт.

Футляр

1 шт.

Руководство по эксплуатации МКСН.411928.001 РЭ

1 экз.

Свидетельство о поверке

1 экз.

Методика поверки МКСН.411928.001 Д

1 экз.

Примечание – По заявке потребителя возможна поставка отдельных нагрузок и отрезков коаксиальных из набора мер
