Комплект монтажных частей (КМЧ)
Кабельный ввод – это устройство для ввода, фиксации и защиты проводов и электрических кабелей, предназначенное для защиты преобразователей термоэлектрических и термопреобразователей сопротивления от пыли и влаги в месте ввода кабеля.
Фиксация и защита проводов и электрических кабелей в кабельном вводе осуществляется с помощью комплекта монтажных частей.
Комплекты монтажных частей (КМЧ) обеспечивают ввод кабелей с внешним диаметром от 7 до 10 мм, металлорукава с диаметром условного прохода 15 мм либо трубную разводку с присоединительной резьбой G3/4-B.
В зависимости от условий применения комплекты монтажных частей изготавливаются из нержавеющей стали 12Х18Н10Т по ГОСТ 5632-2014 исполнения -00 либо из конструкционной стали по ГОСТ1050-2013 исполнения -02.
Исполнение -00 при заказе не указывается.
Детали, изготовленные из конструкционной стали имеют цинковое покрытие Ц12.хр. Уплотнение внешней оболочки кабеля осуществляется с помощью прокладки из резины или негорючего эластомера.
Соединение комплекта монтажных частей и кабельного ввода выполняется с помощью резьбы М20х1,5.
С целью предотвращения самоотвинчивания, КМЧ укомплектованы контргайкой.
КМЧ обеспечивают степень защиты от внешних воздействий IP 66 и диапазон рабочих температур (-60 ... +130) °C.
В зависимости от типа проводов или кабелей и способа их подводки, КМЧ выпускаются:

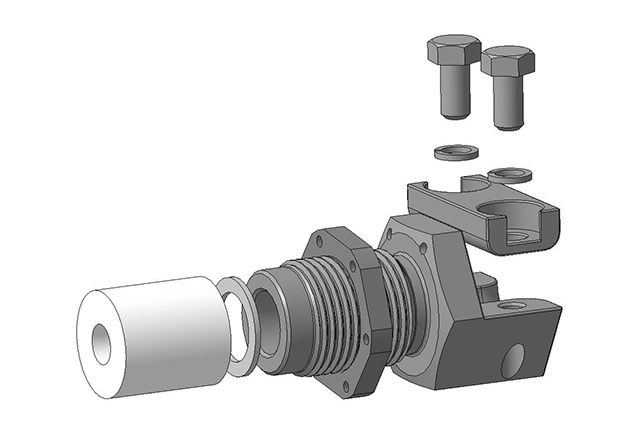

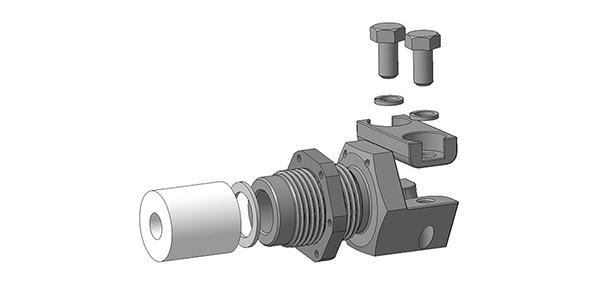

КМЧ-1 Комплект монтажных частей для бронированного кабеля МКСН.635632.004

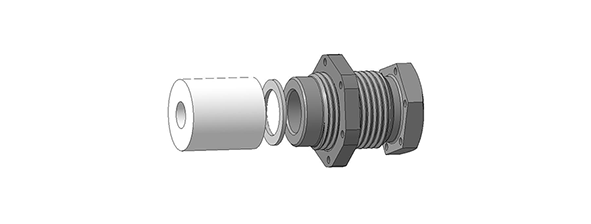

КМЧ-2 Комплект монтажных частей для гибкого кабеля МКСН.635632.005

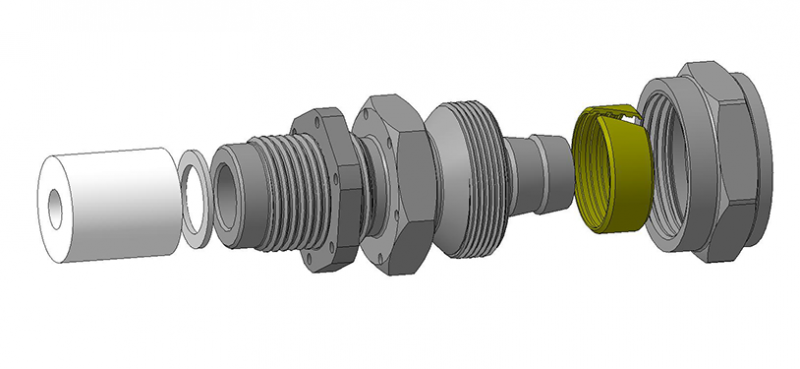

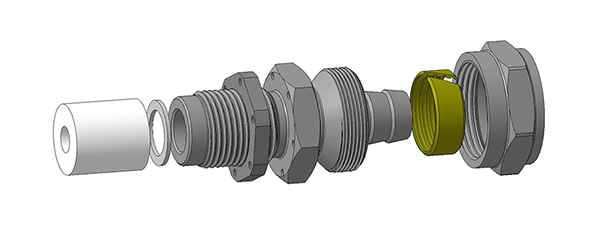

КМЧ-3 Комплект монтажных частей для металлорукава МКСН.635632.006

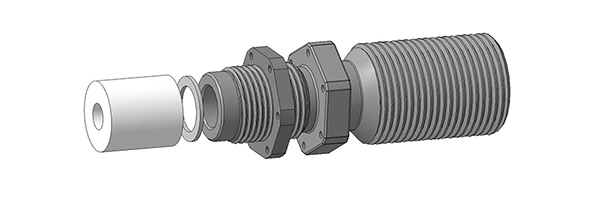

КМЧ-4 Комплект монтажных частей для трубного монтажа МКСН.635632.007
ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ
Комплект монтажных частей для бронированного кабеля МКСН.635632.004 из нержавеющей стали 12Х18Н10Т:
Комплект монтажных частей КМЧ-1 МКСН.635632.004.
Комплект монтажных частей для металлорукава МКСН.635632.006 из конструкционной стали:
Комплект монтажных частей КМЧ-3 МКСН.635632.006-02.
