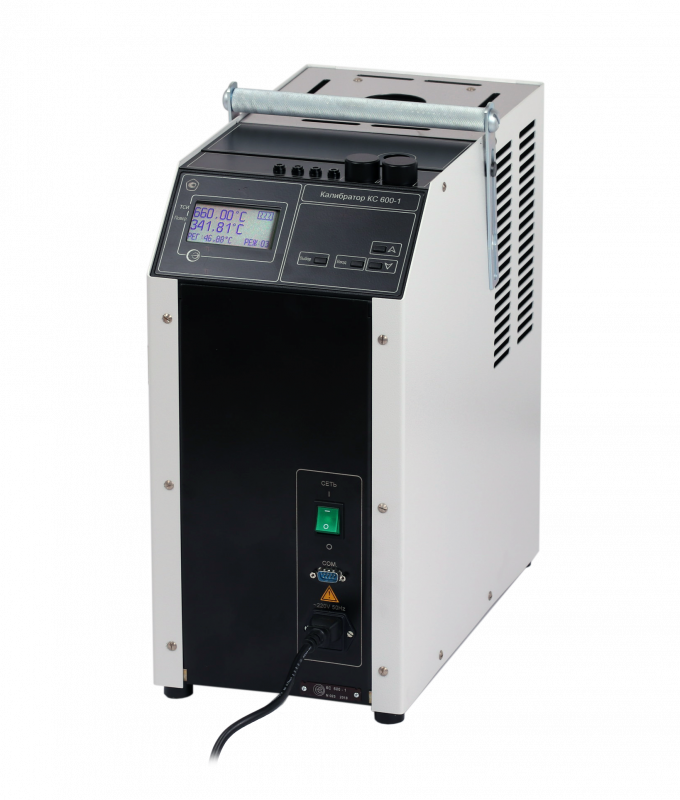

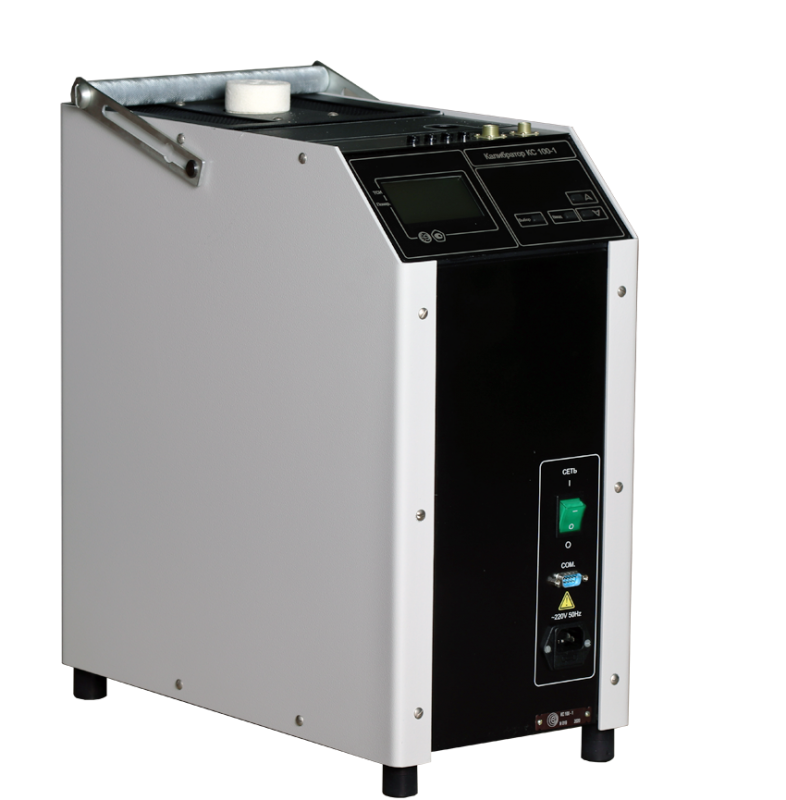

Калибраторы температуры сухоблочные КС 100-1, КС 600-1

Скачать pdf
Цена и срок изготовления
по запросу

предназначены для поверки и калибровки различных средств измерения температуры (термопреобразователей сопротивления, термоэлектрических преобразователей, цифровых термометров и др.) в лабораторных и промышленных условиях.

АНАЛОГИ: Калибраторы температуры CTC-140 A, CTC-320A, CTC-320B, CTC-650A, CTC-650B, CTC-1200A Фирма Ametek Denmark A/S», Дания

| ТУ 4381-005-02566540-2007

Принцип действия калибратора основан на воспроизведении и поддержании заданной температуры в металлическом выравнивающем блоке с помощью элементов Пельтье или резистивных элементов, измерении сигнала поверяемого (калибруемого) средства измерения температуры и выводе его на дисплей.

Калибратор реализует метод сличения поверяемого средства измерения с индивидуально градуируемым платиновым термопреобразователем сопротивления повышенной точности, что значительно уменьшает погрешность калибровки. Такой термопреобразователь, изогнутый под углом 120°, устанавливается рядом с поверяемым средством измерения и подключается к специальному разъему калибратора.

Калибратор обеспечивает измерение и преобразование входных сигналов в виде напряжения и сопротивления, в том числе поступающих от термоэлектрических преобразователей и термопреобразователей сопротивления.

Калибраторы выпускаются в двух исполнениях, отличающихся диапазоном воспроизводимых температур:

  • КС 100-1 с диапазоном от минус 10 °C до +100 °C;
  • КС 600-1 с диапазоном от +50 °С до +600 °С.

Диапазоны измерения (преобразования) входного сигнала и пределы допускаемой абсолютной погрешности при измерении входного сигнала приведены в таблице 1.

Таблица 1

Входная величина



Диапазон измерения (преобра-зования)

Пределы допускае-мой абсолют-ной погреш-ности

ТЭДС термоэлектри-ческого преобразователя по ГОСТ Р 8.585-2001 в режиме измерения без автоматической компенсации свободных концов

ПП(S)

от 0 до 1760 °C

±0,4 °C

ХА(K)

от -200 до +1300 °C

±0,2 °C

ХК(L)

от -200 до +800 °C

±0,2 °C

ТЭДС термоэлектри-ческого преобразователя по ГОСТ Р 8.585-2001 в режиме измерения с автоматической компенсацией свободных концов

ПП(S)

от 0 до 1760 °C

±0,8 °C

ХА(K)

от 0 до 1300 °C

±0,6 °C

ХК(L)

от 0 до 800 °C

±0,6 °C

Сопротивление термопреобра-зователя сопротивления по ГОСТ Р 8.625-2006

W100=1,428: 50М, 100М

от -50 до +200 °C

±(1,5•10-2 + 2,5•10-4 •|t| ) °C

W100=1,391: 10П, 50П, 100П, 500П, 1000П

от -200 до +660 °C

W100=1,385: 50П, 100П, 500П, 1000П

от -200 до +660°C

Напряжение постоянного тока

от -300 до +300 мВ

±(3∙10-3 + 4,5∙10-5 ∙|U| ) мВ

Сопротивление постоянному току

от 0 до 30 Ом

±(5∙10-4 + 2,5∙10-4•|R-10| ) Ом

от 0 до 300 Ом

±(5∙10-3 + 2,5∙10-4•|R-100| ) Ом

от 0 до 3000 Ом

±(5∙10-2 + 2,5∙10-4•|R-1000| ) Ом

Примечание: t, U, R – измеряемые значения температуры, напряжения и сопротивления соответственно в ºС, мВ, Ом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КС 100-1

КС 600-1

Диапазон воспроизводимых температур, °С

-10…+100

50…600

Глубина погружения в рабочее пространство, мм, не менее

180

160

Диаметр выравнивающего блока, мм

35

44

Пределы допускаемой абсолютной погрешности при воспроизведении заданной температуры, °C:

- без использования внешнего термометра сопротивления с индивидуальной градуировкой

± ( 0,1+1•10-3•|t| )

- с использованием внешнего термометра сопротивления с индивидуальной градуировкой

± ( 0,05+6•10-4•|t| )

Нестабильность поддержания температуры за 30 мин., °С

± (0,02+1•10-4•|t| )

Горизонтальный перепад температуры между колодцами выравнивающего блока, °C, не более

± (0,03+4•10-4•|t| )

Вертикальный перепад температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока, °C, не более

± (0,03+4•10-4•|t| )

Время выхода на режим стабилизации температуры, мин

45

Связь с ЭВМ

RS-232

Рабочие условия эксплуатации:





-температура окружающего воздуха, °С



20±5

- относительная влажность окружающего воздуха, %, не более

80

- атмосферное давление, кПа

84-106,7

Питание

~ 220 В; 50 Гц

Потребляемая мощность, кВт, не более

0,2

3

Габаритные размеры, мм, не более

450х250х450

Масса, кг, не более

20

25

Наработка на отказ, ч, не менее

2 000

Средний срок службы, лет, не менее

5

Примечание: t – значение воспроизводимой температуры, °С

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Калибратор температуры сухоблочный КС 100-1»
«Калибратор температуры сухоблочный КС 600-1»



КОМПЛЕКТНОСТЬ:



Наименование изделия

Обозначение

Кол-во

Исполнение:

КС 100-1

КС 600-1

Калибратор температуры сухоблочный КС

ДДШ 2.998.016

1 шт.

+

-

ДДШ 2.998.017

1 шт.

-

+

Термометр сопротивления с индивидуальной градуировкой ТСП 0307

ДДШ2.822.198

1 шт.

+

+

Устройство компенсации УК-5

ДДШ2.821.200

1 шт.

+

+

Кабель сетевой

SCZ-1, 220 В, 10 А

1 шт.

+

+

Кабель интерфейсный

ДДШ6.644.079

1 шт.

+

+

Сменный выравнивающий блок с отверстиями диаметром 4,5 мм

(2 отв.), 5,3 мм (2 отв.), 5,8 мм (1 отв.), 6,5 мм

(2 отв.), 8,5 мм (1 отв.), 10,5 мм (1 отв.)

ДДШ8.236.029

1 шт.

-

+

Сменный выравнивающий блок с отверстиями диаметром 4,5 мм (1 отв.), 5,3 мм (2 отв.), 6,5 мм (2 отв.)

ДДШ8.236.032

1 шт.

+

–

Блок выравнивающий (заготовка)

ДДШ8.236.028

2 шт.

–

+

Блок выравнивающий (заготовка)

ДДШ8.236.031

2 шт.

+

–

Сменный экран

ДДШ8.634.102

1 шт.

–

+

Сменный экран

ДДШ8.634.101

2 шт.

–

+

Съемник для извлечения выравнивающих блоков

ДДШ6.894.001

1 шт.

+

+

Розетка PC4ТВ с кожухом

АВ0.364.047 ТУ

1 шт.

+

+

Вилка

PC4ТВ АВ0.364.047 ТУ

1 шт.

+

+

Вилка

743402-15

4 шт

+

+

Программное обеспечение

643.02566540.00003-01

1 шт.

+

+

Паспорт

ДДШ 2.998.016 ПС

1 экз.

+

+

Руководство по эксплуатации

ДДШ 2.998.016 РЭ

1 экз.

+

+

Методика поверки

МП 07 -221-2008

1 экз.

+

+
