Кабельные термоэлектрические преобразователи ТХА 0007, ТХК 0007
Каталог продукции/ Датчики температуры/ Преобразователи термоэлектрические (термопары)/ ТХА(К) / ТХК(L) / ТЖК(J)

НОВИНКИ!!!

Кабельные термоэлектрические преобразователи ТХА 0007, ТХК 0007

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.

| ТУ 4211-088-02566540-2010

При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения.

Термопреобразователь выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру d.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 0007

ТХК 0007

диапазон измеряемых температур, °C

-40...+800

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

2

показатель тепловой инерции, с

2...10

степень защиты от пыли и воды

IP54

материал защитной арматуры

Ст. 12Х18Н10Т; ХН78Т

Ст. 12Х18Н10Т

исполнение рабочего спая

изолирован; не изолирован

диапазон условных давлений, МПа

0,5...2,0

устойчивость к вибрации

группа исп. N2

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

35000



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ С -00 ПО -199 определяет размеры датчика (см.табл.1).

ДОПОЛНИТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ С .01 ПО .06 (см. табл.2) определяет тип, материал защитной арматуры, температуру и изоляцию спая.

d, мм

ПОКАЗАТЕЛЬ ТЕПЛОВОЙ ИНЕРЦИИ, с

Спай ИЗОЛИРОВАН

Спай НЕ ИЗОЛИРОВАН

3

2,5

2

4

4

3

5

6

5

6

8

6

7,2

12

10



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Условное давление, МПа

-00…-99

-

-100…-139

0,5

-140…-179

1,0

-180…-199

2,0





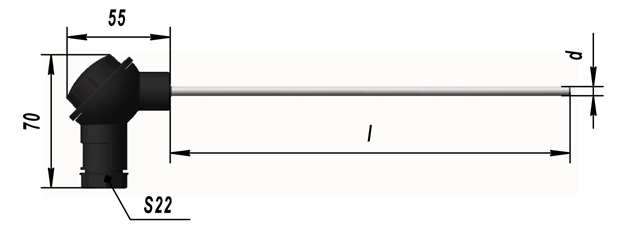

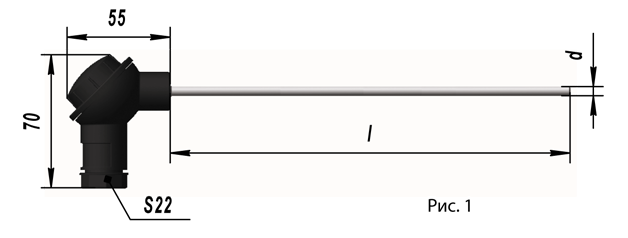

Исполнения ТХА 0007, ТХК 0007 ПО РИСУНКУ 1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

d мм

-00

50

3

-01

60

-02

80

-03

100

-04

120

-05

160

-06

200

-07

250

-08

320

-09

400

-10

500

-11

630

-12

800

-13

1000

-14

1250

-15

1600

-16

2000

-17

2500

-18

3150

-19

4000

-20

50

4

-21

60

-22

80

-23

100

-24

120

-25

160

-26

200

-27

250

-28

320

-29

400

-30

500

-31

630

-32

800

-33

1000

-34

1250

-35

1600

-36

2000

-37

2500

-38

3150

-39

4000

-40

50

5

-41

60

-42

80

-43

100

-44

120

-45

160

-46

200

-47

250

-48

320

-49

400

-50

500

-51

630

5

-52

800

-53

1000

-54

1250

-55

1600

-56

2000

-57

2500

-58

3150

-59

4000

-60

50

6

-61

60

-62

80

-63

100

-64

120

-65

160

-66

200

-67

250

-68

320

-69

400

-70

500

-71

630

-72

800

-73

1000

-74

1250

-75

1600

-76

2000

-77

2500

-78

3150

-79

4000

-80

50

7,2

-81

60

-82

80

-83

100

-84

120

-85

160

-86

200

-87

250

-88

320

-89

400

-90

500

-91

630

-92

800

-93

1000

-94

1250

-95

1600

-96

2000

-97

2500

-98

3150

-99

4000



Таблица 2

ДОПОЛНИ-ТЕЛЬНЫЙ НОМЕР ИСПОЛ-НЕНИЯ

Тип

Материал защитной арматуры

Диапазон измеряемых температур, °С

Изоля-ция спая

.01

ТХА

12Х18Н10Т

-40...+600

изоли-рован

.02

ХН78Т

-40…+800 (до 1000 кратковременно)

.03

12Х18Н10Т

-40...+600

не изоли-рован

.04

ХН78Т

-40…+800 (до 1000 кратковременно)

.05

ТХК

12Х18Н10Т

-40...+600

изоли-рован

.06

ХН78Т

не изоли-рован

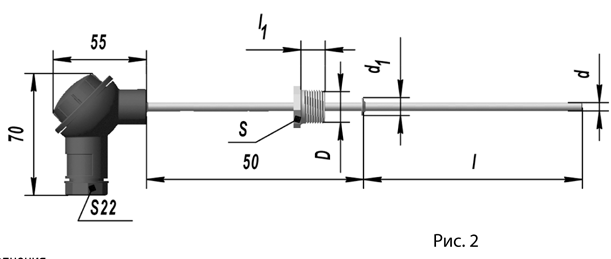

Исполнения ТХА 0007, ТХК 0007 ПО РИСУНКУ 2

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-100

50

8

3

6

М8х1

10

-101

60

-102

80

-103

100

-104

120

-105

160

-106

200

-107

250

-108

320

-109

400

-110

500

-111

630

-112

800

-113

1000

-114

1250

-115

1600

-116

2000

-117

2500

-118

3150

-119

4000

-120

50

10

4

8

М10х1

13

-121

60

-122

80

-123

100

-124

120

-125

160

-126

200

-127

250

-128

320

-129

400

-130

500

-131

630

-132

800

-133

1000

-134

1250

-135

1600

-136

2000

-137

2500

-138

3150

-139

4000

-140

50

12

5

10

М12х1

14

-141

60

-142

80

-143

100

-144

120

-145

160

-146

200

-147

250

-148

320

-149

400

-150

500

-151

630

-152

800

-153

1000

-154

1250

-155

1600

-156

2000

-157

2500

-158

3150

-159

4000

-160

50

12

6

10

М12х1

14

-161

60

-162

80

-163

100

-164

120

-165

160

-166

200

-167

250

-168

320

-169

400

-170

500

-171

630

-172

800

-173

1000

-174

1250

-175

1600

-176

2000

-177

2500

-178

3150

-179

4000

-180

50

15

7,2

18

М20х1,5

22

-181

60

-182

80

-183

100

-184

120

-185

160

-186

200

-187

250

-188

320

-189

400

-190

500

-191

630

-192

800

-193

1000

-194

1250

-195

1600

-196

2000

-197

2500

-198

3150

-199

4000

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХА 0007-01.02   У2   ТУ 4211-088-02566540-2010»

              1                2                        3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
