Кабельные термоэлектрические преобразователи ТХА 0006, ТХК 0006

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.

| ТУ 4211-088-02566540-2010

При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения.

Опорная шайба фиксирует длину монтажной части необходимого размера.

Монтажная часть ТП выдерживает однократный изгиб вокруг цилиндра диаметром, равным пятикратному диаметру монтажной части ТП.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 0006

ТХК 0006

диапазон измеряемых температур, °C

-40...+800

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

2

показатель тепловой инерции, с

0,3...12

степень защиты от пыли и воды

IP52

материал защитной арматуры

Ст. 12Х18Н10Т; ХН78Т

Ст. 12Х18Н10Т

исполнение рабочего спая

изолирован; не изолирован

диапазон условных давлений, МПа

0,2...2,0

исп. -00…-19 – 0,2,

исп. -20…-39 – 0,3,

исп. -40…-79 – 0,5,

исп. -80…-119 – 1,0,

исп. -120…-139 – 2,0.

устойчивость к вибрации

группа исп. N2

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

35000

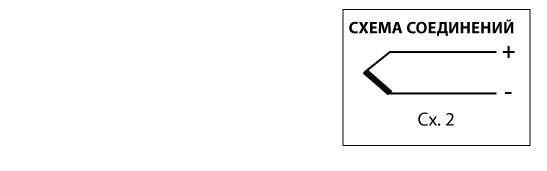

КОНСТРУКТИВНОЕ  ИСПОЛНЕНИЕ   с  -00  по -139 определяет размеры датчика.
ДОПОЛНИТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ с .01 по .06  определяет тип, материал защитной арматуры, температуру и изоляцию спая.

Кабельные термоэлектрические преобразователи ТХА 0006, ТХК 0006

ДО-ПОЛНИ-ТЕЛЬ-НЫЙ НОМЕР ИСПОЛ-НЕНИЯ

Тип

Материал защитной арматуры

Диапазон измеряемых температур, °С

Изоля-ция спая

.01

ТХА

12Х18Н10Т

-40...+600

изоли-рован

.02

ХН78Т

-40…+800 (до 1000 кратковременно)

.03

12Х18Н10Т

-40...+600

не изоли-рован

.04

ХН78Т

-40…+800 (до 1000 кратковременно)

.05

ТХК

12Х18Н10Т

-40...+600

изоли-рован

.06

ХН78Т

не изоли-рован



d, мм

Показатель тепловой инерции, с

Спай изолирован

Спай не изолирован

1

0,5

0,3

1,5

1,5

1

3

2,5

2

4

4

3

5

6

5

6

8

6

7,2

12

10



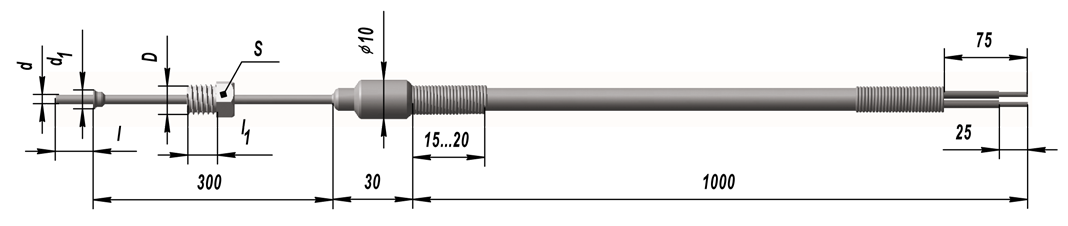

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-20

50

8

1,5

4

М6

8

-21

60

-22

80

-23

100

-24

120

-25

160

-26

200

-27

250

-28

320

-29

400

-30

500

-31

630

-32

800

-33

1000

-34

1250

-35

1600

-36

2000

-37

2500

-38

3150

-39

4000



КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-40

50

8

3

6

М8х1

10

-41

60

-42

80

-43

100

-44

120

-45

160

-46

200

-47

250

-48

320

-49

400

-50

500

-51

630

-52

800

-53

1000

-54

1250

-55

1600

-56

2000

-57

2500

-58

3150

-59

4000



КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-60

50

10

4

8

М10х1

13

-61

60

-62

80

-63

100

-64

120

-65

160

-66

200

-67

250

-68

320

-69

400

-70

500

-71

630

-72

800

-73

1000

-74

1250

-75

1600

-76

2000

-77

2500

-78

3150

-79

4000

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-00

50

6

1

3

М4

7

-01

60

-02

80

-03

100

-04

120

-05

160

-06

200

-07

250

-08

320

-09

400

-10

500

-11

630

-12

800

-13

1000

-14

1250

-15

1600

-16

2000

-17

2500

-18

3150

-19

4000





КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-80

50

12

5

10

М12х1

14

-81

60

-82

80

-83

100

-84

120

-85

160

-86

200

-87

250

-88

320

-89

400

-90

500

-91

630

-92

800

-93

1000

-94

1250

-95

1600

-96

2000

-97

2500

-98

3150

-99

4000



КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-100

50

12

6

10

М12х1

14

-101

60

-102

80

-103

100

-104

120

-105

160

-106

200

-107

250

-108

320

-109

400

-110

500

-111

630

-112

800

-113

1000

-114

1250

-115

1600

-116

2000

-117

2500

-118

3150

-119

4000



КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

l1 мм

d мм

d1 мм

D мм

S мм

-120

50

15

7,2

18

М20х1,5

22

-121

60

-122

80

-123

100

-124

120

-125

160

-126

200

-127

250

-128

320

-129

400

-130

500

-131

630

-132

800

-133

1000

-134

1250

-135

1600

-136

2000

-137

2500

-138

3150

-139

4000

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХА 0006-01.02   У2   ТУ 4211-088-02566540-2010»

              1                2                        3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
