Кабельные преобразователи термоэлектрические ТХА 9624, ТХК 9624
для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9624 |
ТХК 9624 |
|
диапазон измеряемых температур, °C |
-40...+800 |
-40...+500 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
5 |
|
|
степень защиты от пыли и воды |
IP52 |
|
|
материал защитной арматуры |
Сталь 12Х18Н10Т |
|
|
исполнение рабочего спая |
изолирован |
|
|
диапазон условных давлений, МПа |
0,4 |
|
|
устойчивость к вибрации |
группа исп. N3 |
|
|
вид климатического исполнения |
У2, Т2 |
|
|
средняя наработка до отказа, ч |
35000 |
|
Монтажная часть ТП выдерживает однократный изгиб вокруг цилиндра диаметром, равным пятикратному диаметру монтажной части ТП.
|

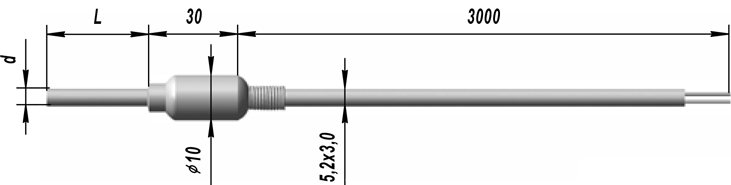

ТХА 9624, рис. 1 |
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
d мм |
|
.108-00 |
60 |
1,0 |
|
-01 |
80 |
|
|
-02 |
100 |
|
|
-03 |
120 |
|
|
-04 |
160 |
|
|
-05 |
200 |
|
|
-06 |
250 |
|
|
-07 |
320 |
|
|
-08 |
400 |
|
|
-09 |
500 |
|
|
-10 |
630 |
|
|
-11 |
800 |
|
|
-12 |
1000 |
|
|
-13 |
1250 |
|
|
-14 |
2000 |
|
|
-15 |
1500 |
|
|
.108-20 |
60 |
1,5 |
|
-21 |
80 |
|
|
-22 |
100 |
|
|
-23 |
120 |
|
|
-24 |
160 |
|
|
-25 |
200 |
|
|
-26 |
250 |
|
|
-27 |
320 |
|
|
-28 |
400 |
|
|
-29 |
500 |
|
|
-30 |
630 |
|
|
-31 |
800 |
|
|
-32 |
1000 |
|
|
-33 |
1250 |
|
|
-34 |
2000 |
|
|
-35 |
1500 |
|
|
ТХК 9624, рис. 1 |
||
| КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ | L, мм | d, мм |
|
.111-00 |
60 |
1,0 |
|
-01 |
80 |
|
|
-02 |
100 |
|
|
-03 |
120 |
|
|
-04 |
160 |
|
|
-05 |
200 |
|
|
-06 |
250 |
|
|
-07 |
320 |
|
|
-08 |
400 |
|
|
-09 |
500 |
|
|
-10 |
630 |
|
|
-11 |
800 |
|
|
-12 |
1000 |
|
|
-13 |
1250 |
|
|
-14 |
2000 |
|
|
-15 |
1500 |
|
|
.111-20 |
60 |
1,5 |
|
-21 |
80 |
|
|
-22 |
100 |
|
|
-23 |
120 |
|
|
-24 |
160 |
|
|
-25 |
200 |
|
|
-26 |
250 |
|
|
-27 |
320 |
|
|
-28 |
400 |
|
|
-29 |
500 |
|
|
-30 |
630 |
|
|
-31 |
800 |
|
|
-32 |
1000 |
|
|
-33 |
1250 |
|
|
-34 |
2000 |
|
|
-35 |
1500 |
|
|
ТХА 9624, рис. 2 |
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
d мм |
bxhxl1 , мм |
|
.110-00 |
60 |
1,0 |
1,8х0,3х20 |
|
-01 |
80 |
||
|
-02 |
100 |
||
|
-03 |
120 |
||
|
-04 |
160 |
||
|
-05 |
200 |
||
|
-06 |
250 |
||
|
-07 |
320 |
||
|
-08 |
400 |
||
|
-09 |
500 |
||
|
-10 |
630 |
||
|
-11 |
800 |
||
|
-12 |
1000 |
||
|
-13 |
1250 |
||
|
-14 |
2000 |
||
|
-15 |
1500 |
||
|
.110-20 |
60 |
1,5 |
2,3х0,5х30 |
|
-21 |
80 |
||
|
-22 |
100 |
||
|
-23 |
120 |
||
|
-24 |
160 |
||
|
-25 |
200 |
||
|
-26 |
250 |
||
|
-27 |
320 |
||
|
-28 |
400 |
||
|
-29 |
500 |
||
|
-30 |
630 |
||
|
-31 |
800 |
||
|
-32 |
1000 |
||
|
-33 |
1250 |
||
|
-34 |
2000 |
||
|
-35 |
1500 |
||
|
ТХК 9624, рис. 2 |
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
d мм |
bxhxl1 , мм |
|
.113-00 |
60 |
1,0 |
1,8х0,3х20 |
|
-01 |
80 |
||
|
-02 |
100 |
||
|
-03 |
120 |
||
|
-04 |
160 |
||
|
-05 |
200 |
||
|
-06 |
250 |
||
|
-07 |
320 |
||
|
-08 |
400 |
||
|
-09 |
500 |
||
|
-10 |
630 |
||
|
-11 |
800 |
||
|
-12 |
1000 |
||
|
-13 |
1250 |
||
|
-14 |
2000 |
||
|
-15 |
1500 |
||
|
.113-20 |
60 |
1,5 |
2,3х0,5х30 |
|
-21 |
80 |
||
|
-22 |
100 |
||
|
-23 |
120 |
||
|
-24 |
160 |
||
|
-25 |
200 |
||
|
-26 |
250 |
||
|
-27 |
320 |
||
|
-28 |
400 |
||
|
-29 |
500 |
||
|
-30 |
630 |
||
|
-31 |
800 |
||
|
-32 |
1000 |
||
|
-33 |
1250 |
||
|
-34 |
2000 |
||
|
-35 |
1500 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 9624.111-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
