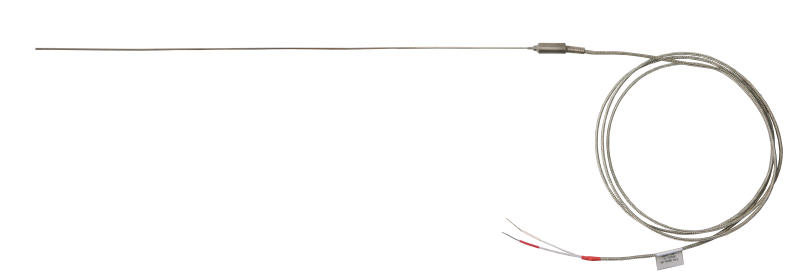

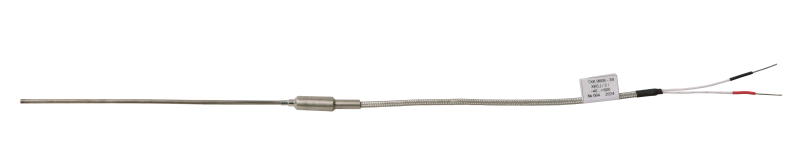

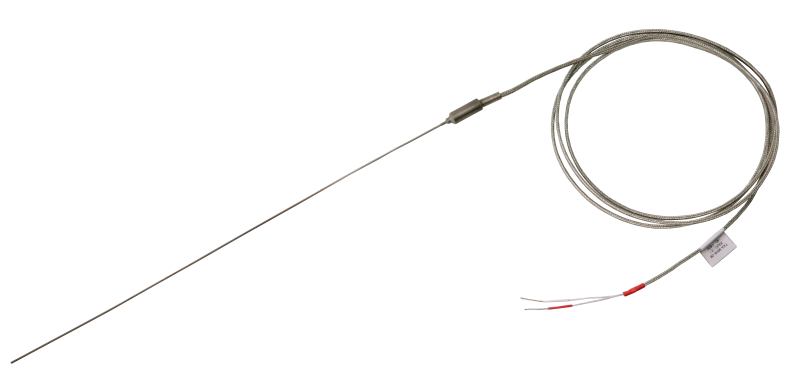

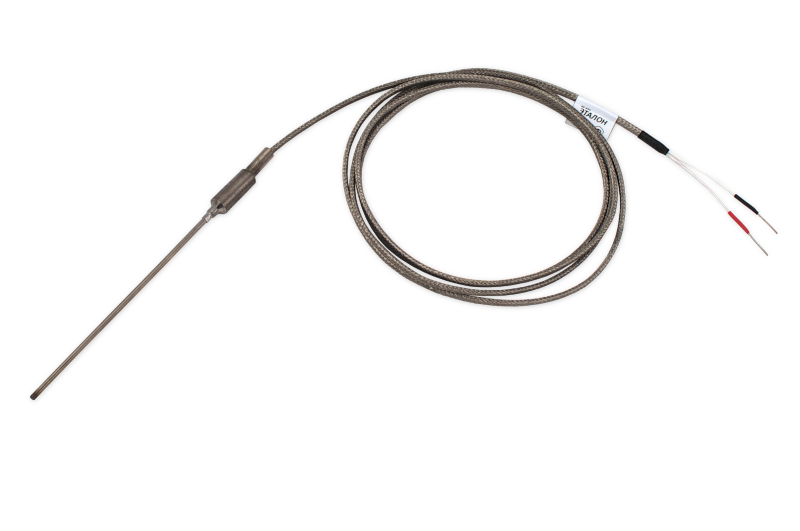

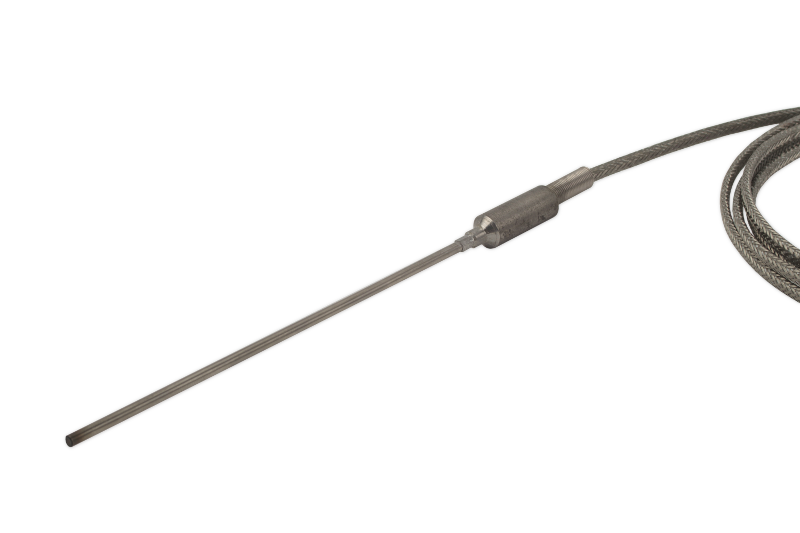

Кабельные преобразователи термоэлектрические ТХА 9608, ТХК 9608
для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.
Для измерения температуры в труднодоступных точках благодаря возможности изгибов при монтаже.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9608 |
ТХК 9608 |
|
диапазон измеряемых температур, °C |
-40...+1000* |
-40...+600 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
0,5; 2,5 |
|
|
степень защиты от пыли и воды |
IP52 |
|
|
материал защитной арматуры |
Сталь 08Х18Н10Т; для исполнений -00.01...-23.01: ХН78Т |
|
|

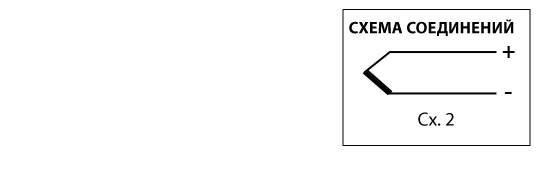

исполнение рабочего спая |
изолирован |
|
|
устойчивость к вибрации |
группа исп. N3 |
|
|
вид климатического исполнения |
У2, Т2 |
|
|
средняя наработка до отказа, ч |
35000 |
|
|
* см. таблицы конструктивных исполнений |
||
- для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел.
- для измерения температуры в труднодоступных точках благодаря возможности изгибов при монтаже.
- диаметр погружаемой части, (d) - 1,5; 3,0 мм (по заказу может быть выполнен другой диаметр)
- длина выводов (компенсационный провод) - 300 мм. (по заказу может быть изменен)
|
ТХА 9608 |
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
d, мм |
L, мм |
l, мм |
|
|
-40…+1000** |
-40…+800 |
|||
|
-00.01 |
-00 |
1,5 |
120 |
40 |
|
-01.01 |
-01 |
160 |
80 |
|
|
-02.01 |
-02 |
200 |
120 |
|
|
-03.01 |
-03 |
240 |
160 |
|
|
-04.01 |
-04 |
280 |
200 |
|
|
-05.01 |
-05 |
330 |
250 |
|
|
-06.01 |
-06 |
400 |
320 |
|
|
-07.01 |
-07 |
480 |
400 |
|
|
-08.01 |
-08 |
580 |
500 |
|
|
-09.01 |
-09 |
710 |
630 |
|
|
-10.01 |
-10 |
880 |
800 |
|
|
-11.01 |
-11 |
1080 |
1000 |
|
|
-12.01 |
-12 |
3,0 |
120 |
40 |
|
-13.01 |
-13 |
160 |
80 |
|
|
-14.01 |
-14 |
200 |
120 |
|
|
-15.01 |
-15 |
240 |
160 |
|
|
-16.01 |
-16 |
280 |
200 |
|
|
-17.01 |
-17 |
330 |
250 |
|
|
-18.01 |
-18 |
400 |
320 |
|
|
-19.01 |
-19 |
480 |
400 |
|
|
-20.01 |
-20 |
580 |
500 |
|
|
-21.01 |
-21 |
710 |
630 |
|
|
-22.01 |
-22 |
880 |
800 |
|
|
-23.01 |
-23 |
1080 |
1000 |
|
|
** В диапазоне температур +800...+1000 °C - калибровка |
||||
|
ТХА 9608 |
|||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
d, мм |
L, мм |
l, мм |
|
-40…+600 |
|||
|
-24 |
1,5 |
120 |
40 |
|
-25 |
160 |
80 |
|
|
-26 |
200 |
120 |
|
|
-27 |
240 |
160 |
|
|
-28 |
280 |
200 |
|
|
-29 |
330 |
250 |
|
|
-30 |
400 |
320 |
|
|
-31 |
480 |
400 |
|
|
-32 |
580 |
500 |
|
|
-33 |
710 |
630 |
|
|
-34 |
880 |
800 |
|
|
-35 |
1080 |
1000 |
|
|
-36 |
3,0 |
120 |
40 |
|
-37 |
160 |
80 |
|
|
-38 |
200 |
120 |
|
|
-39 |
240 |
160 |
|
|
-40 |
280 |
200 |
|
|
-41 |
330 |
250 |
|
|
-42 |
400 |
320 |
|
|
-43 |
480 |
400 |
|
|
-44 |
580 |
500 |
|
|
-45 |
710 |
630 |
|
|
-46 |
880 |
800 |
|
|
-47 |
1080 |
1000 |
|
|
-48 |
3,0 |
530 |
450 |
|
-49 |
1030 |
950 |
|
|
-50 |
2030 |
1950 |
|
|
-51 |
3030 |
2950 |
|
|
-52 |
4030 |
3950 |
|
|
-53 |
5030 |
4950 |
|
|
-54 |
6030 |
5950 |
|
|
-55 |
7030 |
6950 |
|
|
-56 |
8030 |
7950 |
|
|
-57 |
9030 |
8950 |
|
|
-58 |
10030 |
9950 |
|
|
-59 |
6650 |
6570 |
|
|
-60 |
5850 |
5770 |
|
|
-61 |
4350 |
4270 |
|
|
-62 |
3100 |
3020 |
|
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 0007-01.02 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
