Кабельные многозонные термоэлектрические преобразователи ТХА 0309, ТХК 0309

Цена и срок изготовления
по запросу

для измерения температуры в нескольких различных точках по длине

| ТУ 4211-034-02566540-2005

для измерения температуры в нескольких различных точках по длине, т.е. возможность осуществлять ступенчатое измерение температуры самых разнообразных длинномерных объектов в различных отрослях промышленности в частности:
для измерения температуры печей термообработки, реакторов установок каталитического синтеза нефтепродуктов, глубинных шахт, автоклавов.
термопреобразователи герметичны (водонепроницаемы).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТХА 0309	ТХК 0309
диапазон измеряемых температур, °C	-40...+800	-40...+600
номинальная статическая характеристика	ХА(К)	ХК(L)
класс допуска	2
показатель тепловой инерции, с	1,5; 2,5
степень защиты от пыли и воды	IP51
материал защитной арматуры	Ст. 12Х18Н10
исполнение рабочего спая	изолирован
устойчивость к вибрации	группа исп. N3
вид климатического исполнения	У3, Т3

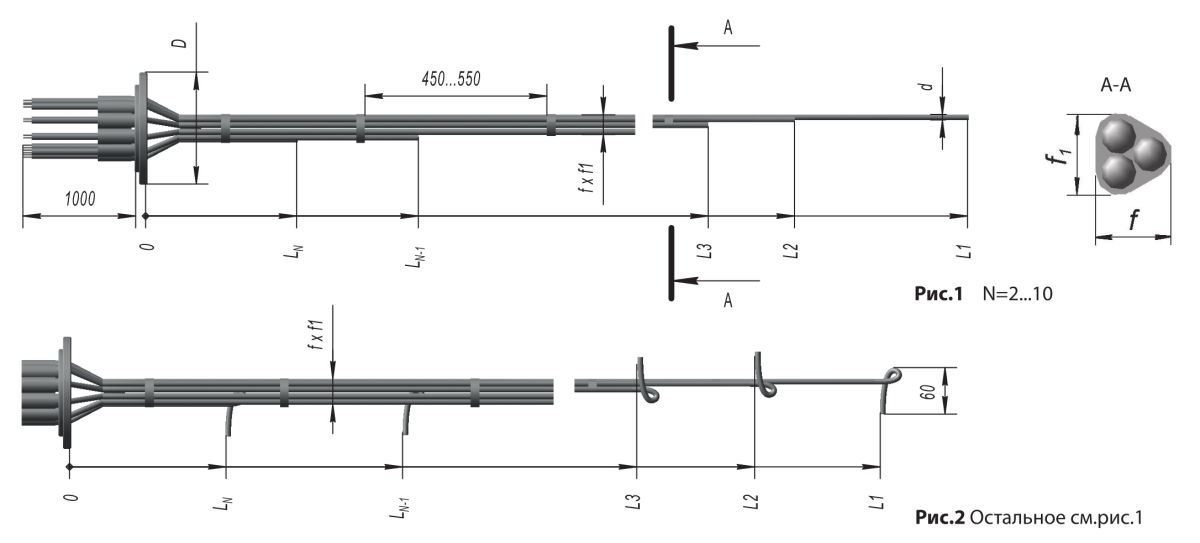

КОН-СТРУК-ТИВ-НОЕ ИС-ПОЛ-НЕ-НИЕ	Рис.	НСХ	d, мм	D, мм	f, мм	f1 , мм	L1 , мм	L2 , мм	L3 , мм	L4 , мм	L5 , мм	L6 , мм	L7 , мм	L8 , мм	L9 , мм	L10, мм	Кол-во термопар	Пока-за-тель тепло-вой инер-ции, с
-00	1	ХА(К)	1,5	40	2,5	4,5	10120	9120	-	-	-	-	-	-	-	-	2	1,5
-01					4	4,5			8120								3
-02					6	4,5				7120							4
-03				50	6	6					6120						5
-04					6	6						5120					6
-05				60	6	7							4120				7
-06					6	8,5								3120			8
-07				70	6	8,5									2120		9
-08					8	9										1120	10
-09		ХК(L)		40	2,5	4,5			-	-	-	-	-	-	-	-	2
-10					4	4,5			8120								3
-11					6	4,5				7120							4
-12				50	6	6					6120						5
-13					6	6						5120					6
-14				60	6	7							4120				7
-15					6	8,5								3120			8
-16				70	6	8,5									2120		9
-17					8	9										1120	10
-18		ХА(К)	3,0	40	5	9			-	-	-	-	-	-	-	-	2	2,5
-19					8,5	9			8120								3
-20					11	9				7120							4
-21				50	11	11					6120						5
-22					11	11						5120					6
-23				60	11	13							4120				7
-24					11	14,5								3120			8
-25				70	11	14,5									2120		9
-26					13	15										1120	10
-27		ХК(L)		40	5	9			-	-	-	-	-	-	-	-	2
-28					8,5	9			8120								3
-29					11	9				7120							4
-30				50	11	11					6120						5
-31					11	11						5120					6
-32				60	11	13							4120				7
-33					11	14,5								3120			8
-34				70	11	14,5									2120		9
-35					13	15										1120	10
-36	2	ХА(К)	1,5	40	5	9	10000	9000	-	-	-	-	-	-	-	-	2	1,5
-37					8,5	9			8000								3
-38					11	9				7000							4
-39				50	11	11					6000						5
-40					11	11						5000					6
-41				60	11	13							4000				7
-42					11	14,5								3000			8
-43				70	11	14,5									2000		9
-44					13	15										1000	10
-45		ХК(L)		40	5	9			-	-	-	-	-	-	-	-	2
-46					8,5	9			8000								3
-47					11	9				7000							4
-48				50	11	11					6000						5
-49					11	11						5000					6
-50				60	11	13							4000				7
-51					11	14,5								3000			8
-52				70	11	14,5									2000		9
-53					13	15										1000	10
-54		ХА(К)	3,0	40	5	9			-	-	-	-	-	-	-	-	2	2,5
-55					8,5	9			8000								3
-56					11	9				7000							4
-57				50	11	11					6000						5
-58					11	11						5000					6
-59				60	11	13							4000				7
-60					11	14,5								3000			8
-61				70	11	14,5									2000		9
-62					13	15										1000	10
-63		ХК(L)		40	5	9			-	-	-	-	-	-	-	-	2
-64					8,5	9			8000								3
-65					11	9				7000							4
-66				50	11	11					6000						5
-67					11	11						5000					6
-68				60	11	13							4000				7
-69					11	14,5								3000			8
-70				70	11	14,5									2000		9
-71					13	15										1000	10

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Преобразователь термоэлектрический ТХА 0309-01»

«Преобразователь термоэлектрический ТХК 0309-11»
