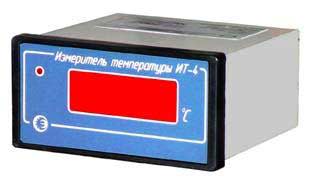

Измерители температуры ИТ–4

Цена и срок изготовления
по запросу

предназначены для измерения и индикации температуры различных объектов.







| ТУ 4211-077-02566540-2006



НАЗНАЧЕНИЕ:
Измерители температуры ИТ–4 предназначены для измерения и индикации температуры различных объектов.

ОСНОВНЫЕ ФУНКЦИИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ИЗМЕРИТЕЛЯ:

  • малая погрешность;
  • линеаризация сигналов от термопар и термосопротивлений в соответствии с НСХ преобразования;
  • компенсация температуры холодных концов термопар;
  • сигнализация о выходе измеряемой температуры за границы диапазона измерений;
  • связь с компьютером по интерфейсу RS-485, сохранение данных измерений и последующая распечатка на принтере;
  • возможность построения сети приборов (до 32 шт.);
  • сторожевой таймер;
  • щитовое и настенное исполнение.

Тип датчика, подключаемого к ИТ-4, в зависимости от исполнения

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N),

ТМК(Т), ТВР(А-1), ТВР(А-2), ТВР(А-3),

ТСМ (50М, 100М; α= 0,00428 °C-1 (W100= 1,4280)),

ТСП (50П, 100П; α= 0,00385 °C-1 (W100=1,3850),

α= 0,00391 °C-1 (W100=1,3910)),

ТСМ (50М; α= 0,00426 °C-1 (W100=1,4260)),

ТСМ (гр.23 53М; W100=1,4260),

ТСП (гр.21 46П ; W100=1,3910),

унифицированный сигнал (0-5) мА, (4-20) мА,

напряжение (0...10) В, (0...1) В, (0...100) мВ, (-50...50) мВ, (0...50) мВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИТ-4

Тип датчика, в зависимости от исполнения

см. таблицу 1

Подключение датчика:

- при работе с термоэлектрическими преобразователями (термопарами)

с компенсацией холодных концов термопары

- при работе с термометрами сопротивления

3-х проводное

Диапазон измеряемых температур

в соответствии с типом датчика

Вид

индикации цифровая светодиодная; 4 разряда (высота цифр 14 мм)

Разрешающая способность индикации, °С

- для температур -80,0...999,9 °С

0,1

- для температур 1000 °С и выше

1

Основная погрешность, не более:

- для ТХА(К), ТХК(L), ТНН(N), ТМК(Т)

5 °С

- для ТПП(S), ТПР(B), ТВР(А-1), ТВР(А-2), ТВР(А-3)

7 °С

- для ТСМ 1,5 °С - для ТСП

2 °С

- унифицированный сигнал

0,25 %

Количество каналов измерения

1

Связь с ЭВМ

RS-485

Степень защиты, обеспечиваемую оболочкой ГОСТ 14254-2015:

- для щитового исполнения

IP20

- для настенного исполнения

IP54

Материал корпуса

пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, °С

0…40

Питание

~ 220 В; 50 Гц

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более:

- для щитового исполнения

48х96х90

- для настенного исполнения

105х145х45

Масса, кг, не более

0,5

Схема подключения ИТ-4 с ПИ с выходным током     Схема подключения ИТ-4 с ПИ с выходным напряжением

Измерители температуры ИТ–4
Измерители температуры ИТ–4

КОМПЛЕКТНОСТЬ:

  • ИТ-4;
  • комплект монтажных частей;
  • программное обеспечение (по отдельной заявке);
  • руководство по эксплуатации.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

Измеритель температуры ИТ-4 для работы с датчиками ТХА(К) в корпусе щитового исполнения:  «ИТ-4-1-0»

Измеритель температуры ИТ-4 для работы с унифицированным токовым сигналом (0-20) мА в корпусе настенного исполнения:  «ИТ-4-22-1»



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«ИТ-4 - Х - Х»

                1    2

1. Тип датчика:

1 - ТХА(K);

2 - ТХК(L);

3 - ТПП(S);

4 - ТПР(B);

5 - ТСМ 50М; α= 0,00428 °C-1 (W100=1,4280);

6 - ТСМ 100М; α= 0,00428 °C-1 (W100=1,4280);

7 - ТСП 50П; α= 0,00391 °C-1 (W100=1,3910);

8 - ТСП 50П; α= 0,00385 °C-1 (W100=1,3850);

9 - ТСП 100П; α= 0,00391 °C-1 (W100=1,3910);

10 - ТСП 100П; α= 0,00385 °C-1 (W100=1,3850; Pt 100);

11 - ТЖК(J);

12 - унифицированный ток (0-5) мА;

13 - унифицированный ток (4-20) мА;

14 - унифицир. напряжение (0-10) В;

15 - унифицир. напряжение (0-1) В;

16 - унифицир. напряжение (0-100) мВ;

17 - унифицир. напряжение (-50...+50) мВ;

18 - унифицир. напряжение (0-50) мВ;

19 - ТСМ гр. 23(R=53 Ом, W100=1,4260);

20 - ТСМ 100М; W100=1,426; 21 - ТСМ 50М; W100=1,426;

22 - унифицированный ток (0-20) мА;

23 - ТНН(N);

24 - ТМК(Т);

25 - ТВР(А-1);

26 - ТВР(А-2);

27 - ТВР(А-3);

28 - ТСП гр. 21(R=46 Ом, W100=1,3910);

29 - ТСП гр. 22(R=100 Ом, W100=1,3910).

2. Тип корпуса:

0 - щитовой;

1 - настенный.
