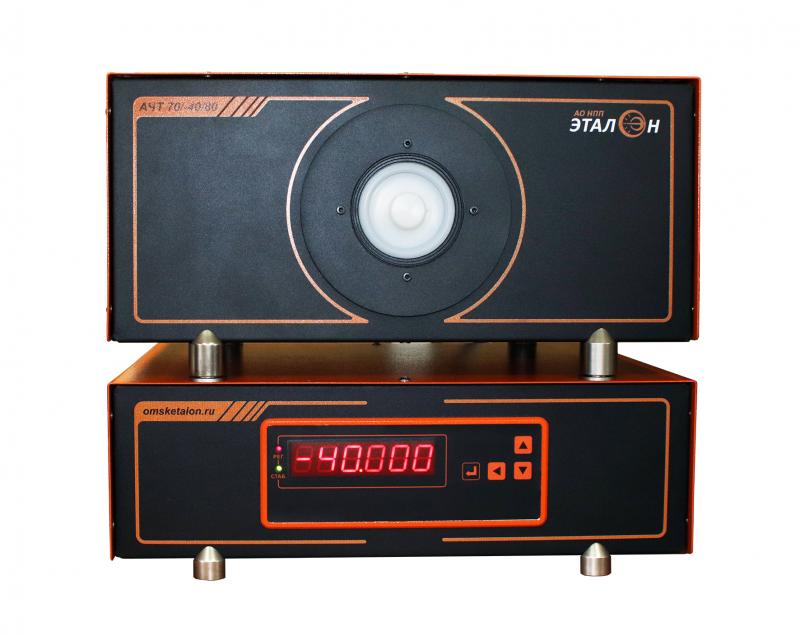

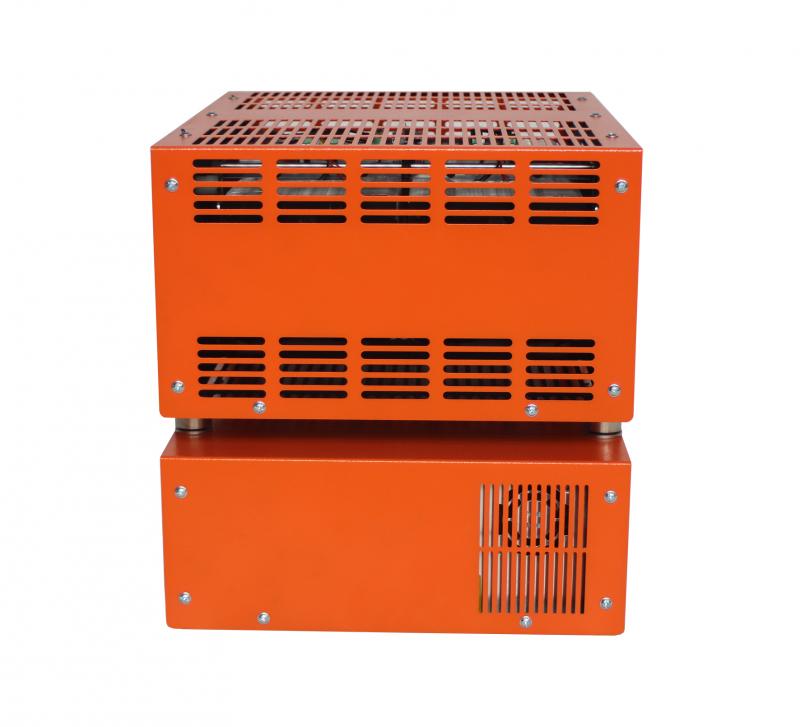

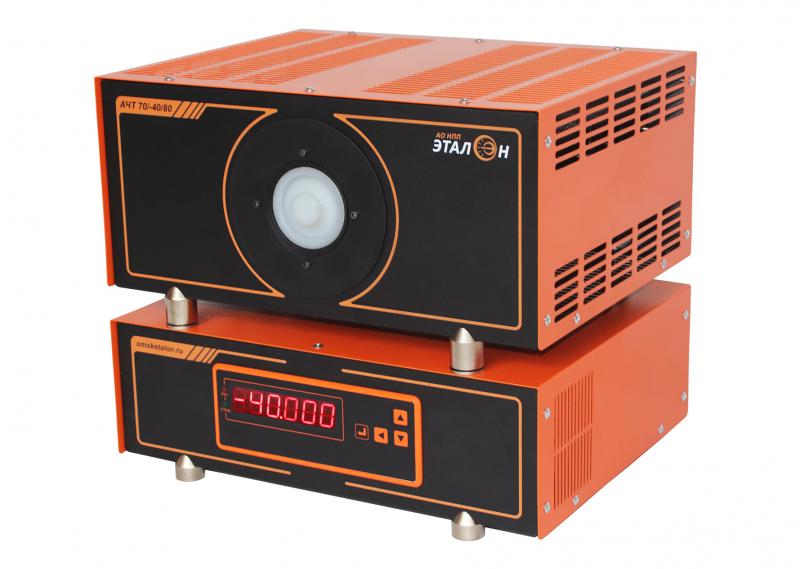

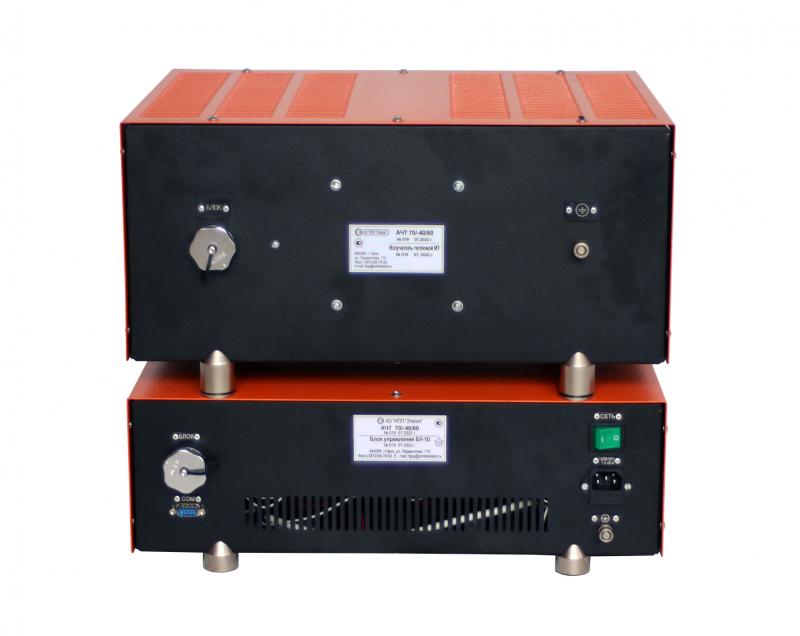

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80

Цена и срок изготовления
по запросу

предназначен для настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного и частичного излучения, сканирующих пирометров и тепловизионных систем) в диапазоне температур от минус 40 до плюс 80 °С в лабораторных и цеховых условиях.

АНАЛОГИ: Micron M340, Фирма “Advanced Energy", США Излучатели в виде модели абсолютно черного тела LAND серий P и R, P100I, P80P, Фирма "LAND Instruments International"



| МКСН.065142.003 ТУ

| АЧТ 70/-40/80 является эталонным излучателем в виде модели абсолютно черного тела второго разряда

НАЗНАЧЕНИЕ:

Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80 (в дальнейшем – АЧТ, излучатель) предназначен для настройки, поверки и калибровки средств бесконтактного измерения температуры (пирометров полного и частичного излучения, сканирующих пирометров и тепловизионных систем) в диапазоне температур от минус 40 до плюс 80 °С в лабораторных и цеховых условиях.

Излучатель является стационарным, однофункциональным, ремонтируемым в условиях предприятия-изготовителя изделием.



ПРЕИМУЩЕСТВА ИЗЛУЧАТЕЛЯ В ВИДЕ МОДЕЛИ АБСОЛЮТНО ЧЕРНОГО ТЕЛА ФЧТ 70/-40/80:

  • удобно в обслуживании, простота использования;
  • полость излучения имеет цилиндрическую форму и рельефную поверхность стенок и дна, что в совокупности со специальным покрытием обеспечивает высокую излучательную способность, не менее 0,997;
  • быстрый выход на температурный режим;
  • автономность (подключение осуществляется только к сети 220В);
  • сухоблочная конструкция (не используется теплоноситель).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АЧТ 70/-40/80

Диапазон воспроизводимых температур, °С

минус 40* … 80

Используемый блок управления

БУ-10

Коэффициент излучения полости, не менее

0,997

Диаметр излучающей полости, мм

70

Глубина излучающей полости, мм

270

Разряд

2-ой

Время выхода излучателя с (20±5) ºС на указанные стационарные режимы, мин, не более:

50 °С; 80 °С; минус 10 °С

минус 40 ºС



Нормир.

35

90



Факт.

20

60

Время перехода с одного стационарного режима на другой, мин, не более

25

Дрейф температуры излучателя за 15 минут для стационарного режима поддержания температуры, ºС, не более

±0,1

Нестабильность поддержания температуры излучателя в стационарном режиме в течение 15 минут, ºС, не более

0,1

Доверительная погрешность излучателя при доверительной вероятности 0,95, ºС, не более

от минус 40°С до 0°С

от 0°С до плюс 80 °С

где tуст – установленная температура, ºС





±1,0

±(1+0,004∙tуст )



Связь с ЭВМ

RS-232

Вид климатического исполнения по ГОСТ 15150-69

УХЛ 4.1 с категорией размещения 4.2

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С

Относительная влажность воздуха, %

Давление, кПа



20±5

от 20 до 80

от 84 до 106,7

(от 630 до 800 мм рт. ст.)

Питание

~ 220 В; 50 Гц

Максимальная потребляемая мощность, кВ∙А

1,0

Средняя наработка на отказ, ч, не менее

3000

Средний срок службы, лет, не менее

5

Габаритные размеры, мм, не более

- излучателя теплового ИТ

- блока управления БУ-10



455х230х375

455х160х375

Масса излучателя, кг, не более:

- излучателя теплового ИТ

- блока управления БУ-10



12,0

9,5

* При окружающей температуре не более 20 ºС

КОМПЛЕКТНОСТЬ:

  • излучатель тепловой ИТ МКСН.418236.002 1 шт.;
  • блок управления БУ-10 МКСН.405544.031 1 шт.;
  • кабель МКСН.434641.028 (ХТ1) 1 шт.;
  • кабель ДДШ6.644.033 (ХТ2) 1 шт.;
  • кабель сетевой SCZ-1.220В.10А (ХТ3) 1 шт.;
  • крышка МКСН.301251.032 1 шт.;
  • руководство по эксплуатации МКСН. 065142.003 РЭ 1 экз;
  • методика поверки МП 1 экз;



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Излучатель в виде модели абсолютно черного тела АЧТ 70/-40/80 МКСН.065142.003 ТУ»

12.04.23
Александр Александрович Игнатов, начальник отдела метрологического обеспечения термометрии ФГБУ «ВНИИМС»

Дата начала эксплуатации - ноябрь 2020 г.

Очень удобно в обслуживании,
Неисправностей не обнаружено,
Комплектность оптимальная,
Простота использования,
Быстрый выход на стационарный температурный режим,
Компактная (настольная) конструкция,
Соответствует рабочему эталону единицы температуры 2-го разряда.

Излучатели в виде модели абсолютно черного тела АЧТ 70/-40/80
14.04.23
Константин Николаевич Грачев, начальник отдела теплотехнических средств измерений Новокузнецкого филиала ФБУ "Кузбасский ЦСМ"

Дата начала эксплуатации - февраль 2020 г.
Неисправностей не обнаружено.
Есть предложения и пожелания (см. приложенный документ).
При опросе специалистов, непосредственно работающих с АЧТ 70/-40/80, получены только положительные отзывы.
