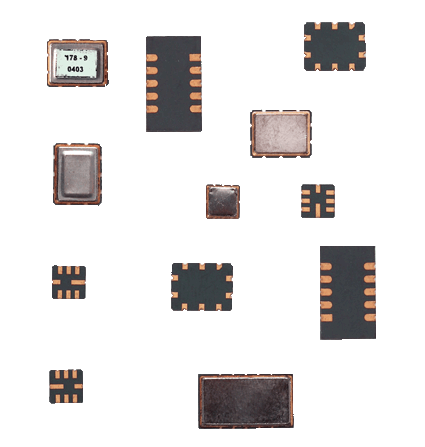

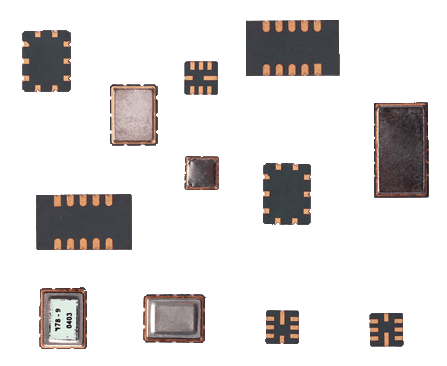

Фильтры на ПАВ

Цена и срок изготовления
по запросу

- входные и выходные каскады мобильных радиостанций;
- входные каскады профессиональных приемников;
- каскады ПЧ для фильтрации широкополосных и узкополосных сигналов.

АО «НПП «Эталон» более 20 лет занимается разработкой и изготовлением фильтров на поверхностных акустических волнах (ПАВ) с малыми потерями. Технологическая база АО «НПП «Эталон» на основе участка микроэлектроники, имеющего всю необходимую инфраструктуру, позволяет осуществлять полный цикл производства, включая разработку, изготовление фотошаблонов и кристаллов, а также сборку и тестирование устройств.
Устройства на поверхностных акустических волнах (ПАВ) являются ключевыми элементами современных средств телекоммуникаций, широко используются во входных каскадах мобильных и носимых радиостанций, в преселекторах и каскадах ПЧ современных приемников.
АО «НПП «Эталон» разрабатывает и производит фильтры на ПАВ с малыми потерями 1 - 5 дБ и ПАВ-модули с высокой избирательностью 80-90 дБ. Фильтры на ПАВ, изготовленные АО «НПП «Эталон», не требуют согласования и настройки, совместимы с технологией поверхностного монтажа, а на высоких частотах имеют малые габариты. Компьютерное моделирование, современная измерительная техника, высокотехнологичная база позволяют вести разработки ПАВ-компонентов на уровне лучших мировых образцов в широком диапазоне частот.



Назначение:
- входные и выходные каскады мобильных радиостанций;
- входные каскады профессиональных приемников;
- каскады ПЧ для фильтрации широкополосных и узкополосных сигналов.



За подробной информацией обращаться тел. (3812) 588-409.

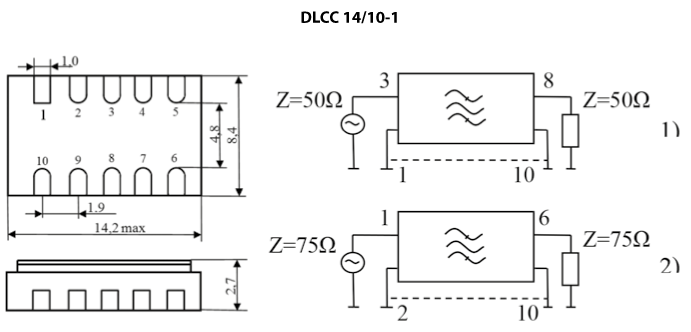

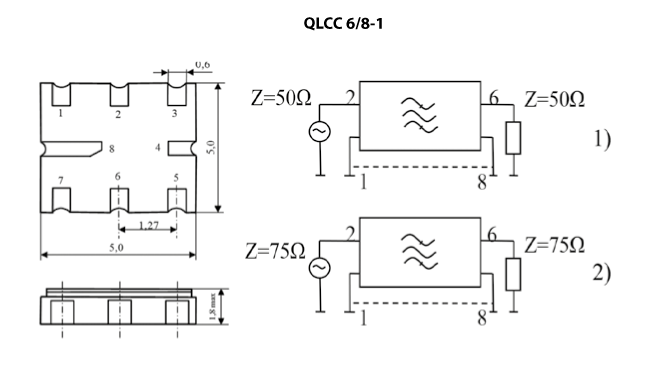

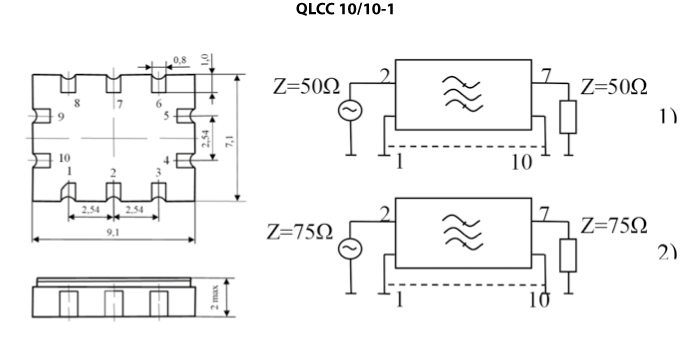

Типы корпусов и схемы включения

Фильтры на ПАВ
Фильтры на ПАВ
Фильтры на ПАВ
Фильтры на ПАВ
Фильтры на ПАВ
Фильтры на ПАВ
Фильтры на ПАВ

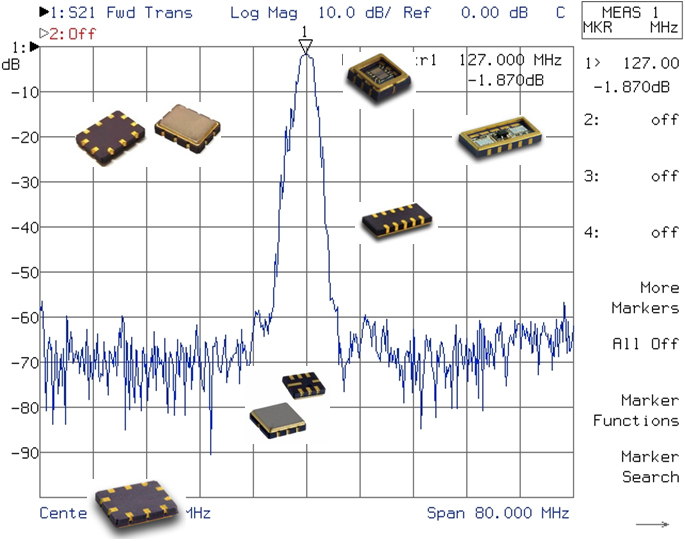

Частотные характеристики

Фильтры на ПАВ

Пример записы при заказе:

ФПА1-70-6
