Чувствительные элементы платиновые (ЭЧП) стальные
для измерения температуры твердых, сыпучих и газообразных сред
| ТУ 50-98 ДДШ 4 679 001 ТУ
НАЗНАЧЕНИЕ:
Платиновые высокотемпературные чувствительные элементы преназначенны для измерения температуры твердых, сыпучих и газообразных сред.
Средняя наработка на отказ при номинальной температуре применения - 200 000 ч
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ЭЧП |
|
диапазон измеряемых температур, °C |
-50…+400 |
|
номинальная статическая характеристика (НСХ) |
50П, 100П, Pt100, Pt500, Pt1000 |
|
класс допуска |
А, В, С |
|
время термической реакции, с |
15 |
|
степень защиты от пыли и воды |
IP00 |
|
материал защитной арматуры |
СТАЛЬ |
|
материал выводов и диаметр |
Pt-Ni Ø 0,2 мм ПЭТ-имид Ø 0,5 мм |
|
номинальное значение α, °Cˉ¹ (W100) |
0,00391 (1,3910); 0,00385 (1,3850) |
|
устойчивость к вибрации |
группа исп. V4 |
|
вид климатического исполнения |
У3, Т3 |
|

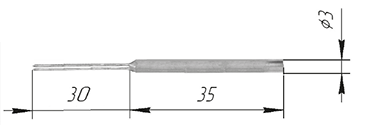

ДЛИНА l = 35 мм |
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допус-ка |
Показа-тель тепловой инерции |
Диапазон измеряемых температур, °С |
Материал выводов |
|
|
-86 |
0,00391 |
50П |
В |
15 |
-50…+200 |
ПЭТ-имид Ø 0,5 мм |
|
-87 |
С |
||||||
|
-88 |
100П |
В |
|||||
|
-89 |
С |
|
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допуска |
Показатель тепловой инерции |
Диапазон измеряемых температур, °С |
Материал выводов |
|
ДЛИНА l = 7 мм
|
-90 |
0,00385 |
Pt100 |
В |
15 |
-50…+200 |
Pt-Ni Ø 0,2 мм |
|

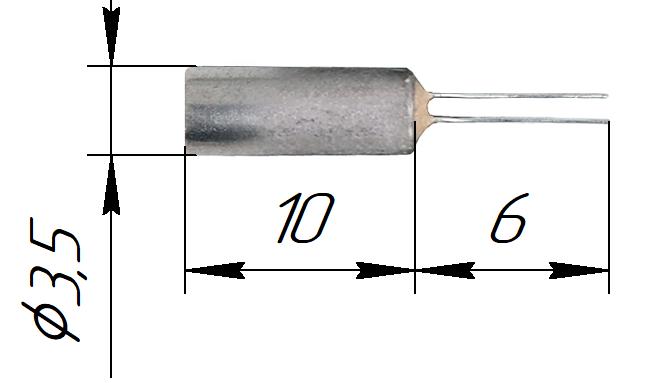

ДЛИНА l = 10мм
|
-91 |
||||||
|
-93 |
Pt500 |
||||||
|
-100 |
Pt100 |
-50…+400 |
|||||
|
-102 |
Pt500 |
||||||
|
-105 |
Pt100 |
А |
-50…+300 |
||||
|
-107 |
Pt500 |
|

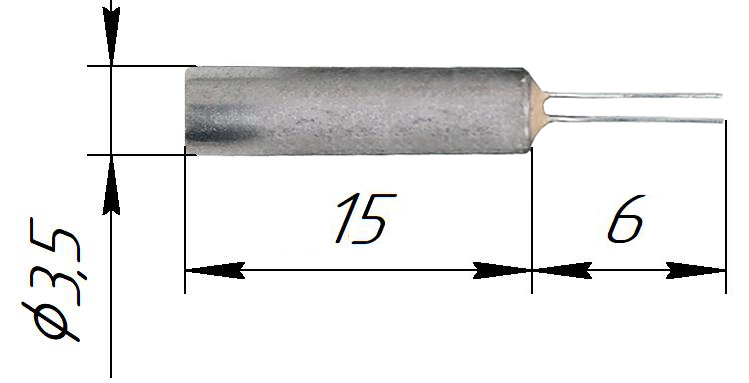

ДЛИНА l = 15 мм
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
α, °Cˉ¹ |
НСХ |
Класс допуска |
Показатель тепловой инерции |
Диапазон измеряемых температур, °С |
Материал выводов |
|
-92 |
0,00385 |
Pt100 |
В |
15 |
-50…+200 |
Pt-Ni Ø 0,2 мм |
|
|
-94 |
Pt500 |
||||||
|
-95 |
Pt1000 |
||||||
|
-101 |
Pt100 |
-50…+400 |
|||||
|
-103 |
Pt500 |
||||||
|
-104 |
Pt1000 |
||||||
|
-106 |
Pt100 |
А |
-50…+300 |
||||
|
-108 |
Pt500 |
||||||
|
-109 |
Pt1000 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Элемент термометрический чувствительный платиновый ЭЧП-102»
ООО «Русэлпром-Техснаб» выражает свою искреннюю благодарность коллективу АО «НПП Эталон». Более 10 лет Ваше предприятие является надёжным поставщиком высокотехнологичного оборудования для изделий Концерна «Русэлпром».
Высокое качество поставляемого оборудования, четкое исполнение сроков поставки, оперативность в решении нестандартных вопросов и индивидуальный подход к клиенту стали визитной карточкой АО «НПП Эталон»,
За все время сотрудничества Ваша компания зарекомендовала себя как команда профессионалов.
Отдельно хотим отметить работу Ларисы Григорьевны Дикой и выразить благодарность за консультативную помощь, оперативное решение нестандартных вопросов и внимательное отношение к клиентам.
Будем рады дальнейшему сотрудничеству и рекомендуем АО «НПП «Эталон» как квалифицированного и добросовестного партнера.
Директор ОП ООО «Русэлпром-ТехСнаб»
Вопросы - Ответы
Васьковский Андрей (не проверено)
Добрый день! Что значит класс допуска А, В, С для чувствительных элементов платиновых (ЭЧП) стальных?
etalon
Добрый день!
Класс допуска определяется согластно ГОСТ 6651.
