Чувствительные элементы платиновые (ЭЧП) керамические

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры твердых, сыпучих и газообразных сред

| ТУ 50-98 ДДШ 4 679 001 ТУ




НАЗНАЧЕНИЕ:

Керамические высокотемпературные чувствительные элементы  преназначенны для измерения температуры твердых, сыпучих и газообразных сред.

Средняя наработка на отказ при номинальной температуре применения - 100 000 ч

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительные элементы платиновые (ЭЧП)

керамические

диапазон измеряемых температур, °C

-196…+600

номинальная статическая характеристика (НСХ)

50П, 100П, Pt50, Pt100

класс допуска

А, В, С

время термической реакции, с

1; 1,5

степень защиты от пыли и воды

IP00

материал защитной арматуры

КЕРАМИКА

материал выводов и диаметр

Платина d=0,5 мм

Серебро d=0,5мм

номинальное значение α, °Cˉ¹ (W100)

0,00391 (1,3910);

0,00385 (1,3850)

устойчивость к вибрации

группа исп. F3

вид климатического исполнения

У3, Т3

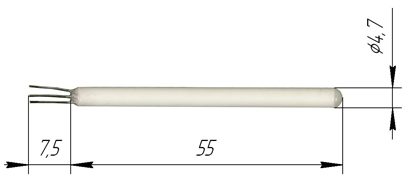

  • высокотемпературные ЭЧП:  ДЛИНА l = 55мм, 2 чувствительных элемента



Схема 2/2

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

α, °Cˉ¹

НСХ

Класс допус-ка

Диапазон измеряемых температур, °С

Показа-тель тепловой инерции

Материал выводов

ЭЧП-04

0,00391

50П

A

-100…+450

1,5

Платина

Ø0,5мм

-05

B

-196…+600

-06

100П

A

-100…+450

-07

B

-196…+600

-59

0,00385

Pt50

A

-100…+450

-60

B

-196…+600

-61

Pt100

A

-100…+450

-62

В

-196…+600



  • высокотемпературные ЭЧП:  ДЛИНА l = 55мм, 1 чувствительный элемент


Схема 2

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

α, °Cˉ¹

НСХ

Класс допус-ка

Диапазон измеряемых температур, °С

Показа-тель тепловой инерции

Материал выводов

ЭЧП-11

0,00391

50П

A

-100…+450

1,5

Платина

Ø0,5мм

-12

B

-196…+600

-47

A

-50…+300

серебро

Ø0,5мм

-48

B

-13

100П



A

-100…+450

Платина

Ø0,5мм

-14

B

-196…+600

-51

A

-50…+300

серебро

Ø0,5мм

-52

В

-197

0,00385

Pt100

A

-100…+450

Платина

Ø0,5мм

-198

B

-196…+600

-199

A

-50…+300

серебро

Ø0,5мм

-200

В

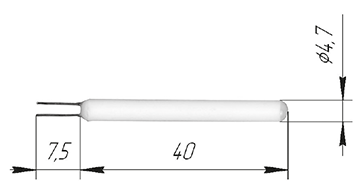

  • высокотемпературные ЭЧП:  ДЛИНА l = 40мм, 1 чувствительный элемент

Схема 2

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

α, °Cˉ¹

НСХ

Класс допус-ка

Показа-тель тепловой инерции

Диапазон измеряемых температур, °С

Вывода

ЭЧП-20

0,00391

50П

A

1,5

-100…+450

Платина

Ø0,5мм

-41

B

-196…+600

-63

A

-50…+300

серебро

Ø0,5мм

-64

B

-42

100П



A

-100…+450

Платина

Ø0,5мм

-43

B

-196…+600

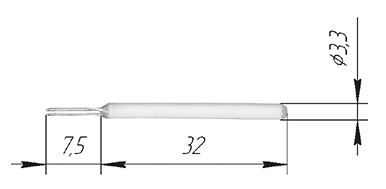

  • высокотемпературные ЭЧП:  ДЛИНА l = 32мм

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

α, °Cˉ¹

НСХ

Класс допус-ка

Показа-тель тепловой инерции

Схе-ма

Диапазон измеряемых температур, °С

Вывода

  • 1 чувствительный элемент

ЭЧП-20

0,00391

50П

A

1

2

-50…+400

Платина

Ø0,5мм

-21

B

-22

С

-23

B

-24

100П



A

-25

С

  • 2 чувствительных элемента

-26

0,00391

50П

A

1

2/2

-50…+400

Платина

Ø0,5мм

-27

B

-28

С

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Элемент термометрический чувствительный платиновый ЭЧП-04»

13.05.24

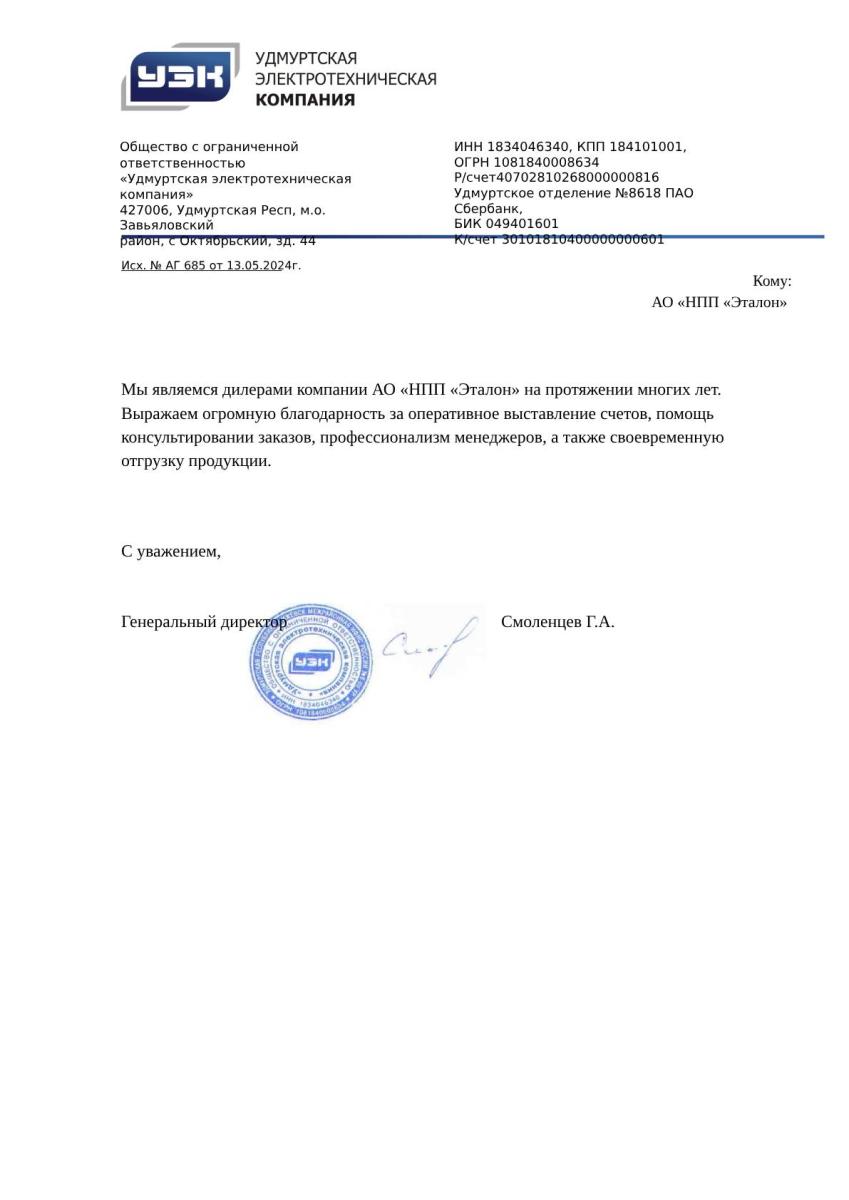

ООО «Удмуртская электротехническая компания»
