Авторы:
Пугач В.Н., Кропачев Д.Ю., Дергачев С.В.
АО НПП «Эталон», 644009, г. Омск, ул.Лермонтова, 175, тел.: (3812) 36-99-67
Михальченко Д.И.
ООО "Газпром добыча Надым", г. Надым, ул. Пионерская, д. 14 тел.: +7(3499) 568-754
Аннотация: В данной работе рассмотрены различные приборы, которые позволяют собрать комплексы с разными вариантами мониторинга температуры грунтов и разными способами передачи данных. Рассмотрен вариант расширения беспроводной сети передачи данных.
Развитие транспортной инфраструктуры северных регионов РФ и реализация национальных нефтегазовых проектов XXI века тесным образом связаны с развитием новых крупных центров добычи углеводородного сырья и формированием новых систем магистрального трубопроводного транспорта газа, конденсата и нефти [1].
Безопасность функционирования объектов железнодорожного и нефтегазового комплекса на территориях распространения многолетнемерзлых пород во многом определяется эффективностью систем мониторинга опасных геокриологических процессов, развитие которых связано как с природными факторами, так и с влиянием самих технических объектов. В зависимости от комплекса природных факторов, формирующих геокриологические условия, грунты могут находиться в многолетне- и сезонномерзлом, сезонноталом, талом и переохлажденном состояниях, а, следовательно, обладать различными прочностными и деформационными свойствами. К числу опасных трансформаций криогенных грунтов относятся: образование термокарста, термоэрозия, морозное пучение, растепление, заболачивание. Наиболее уязвимыми в этом отношении являются магистральные трубопроводы, поскольку подобные процессы приводят к изменению их положения, деформацям и высокой вероятности возникновения аварийной ситуации [2].
Также существуют проблемы строительства и эксплуатации зданий, сооружений на вечномерзлых грунтах. Проблемы фундаментостроения в районах распространения вечномерзлых грунтов определяются особенностями инженерно-геокриологических условий площадок размещения газопромысловых сооружений. Для установления этих особенностей проводят геотехнический мониторинг, в состав которого входят наблюдения за температурным и гидрогеологическим режимом грунтов оснований, несущей способностью и деформациями фундаментов, развитием опасных геологических процессов и экологической безопасностью прилегающей территории, прогноз развития геокриологических процессов, а также разработкаи управляющие мероприятий, позволяющие обеспечивать надежность оснований и фундаментов сооружений [3].
Интенсивное потепление климата, начавшееся во второй половине 1960-х – начале 1970-х гг., является дополнительным осложняющим фактором при эксплуатации инженерных сооружений в криолитозоне. В настоящее время широкий круг ученых-климатологов и геокриологов отмечает, что за последние 20-25 лет температура воздуха в области криолитозоны повысилась на 0,2-2,5 °С. Повышение температуры верхних горизонтов мерзлых пород за этот период достигает 1,0-1,5 °С и распространяется до глубины 60-80 м. По различным оценкам прогнозируемое повышение температуры воздуха на Севере в первой четверти XXI в. составит 1,0-2,0 °С и может достичь 3-4 °С к середине столетия. При таком потеплении климата произойдет существенное сокращение площади сплошных мерзлых пород в Северном полушарии и южная граница их распространения в Западной Сибири может отодвинуться на север на 200-500 км [4].
Можно сделать вывод, что изменение теплового баланса многолетнемерзлых пород под воздействием инженерных сооружений и глобального потепления климата становится одним из основных факторов, определяющих устойчивость инженерных сооружений.
Деградация мерзлых пород приводит к резким изменениям условий функционирования оснований и фундаментов, поскольку прочностные и деформационные свойства грунтов напрямую зависят от температуры.
В результате недостаточного учета особенностей геокриологических условий и их природных и техногенных изменений происходят многочисленные деформации сооружений, иногда даже аварийного характера.
Таким образом, залогом успешного проектирования и эксплуатации объектов в северо-восточной части РФ является разработка и промышленное применение новых адекватных технических решений по контролю и управлению температурным режимом грунтов оснований различных сооружений.
В связи с этим на АО НПП «Эталон» разработан ряд технических решений по температурному мониторингу грунтов оснований инженерных сооружений.
Разработанные системы мониторинга температур предназначена для полевого определения температуры грунтов по ГОСТ 25358-82, где требуется получить данные о температуре мерзлых, промерзающих и протаивающих грунтов. Внедрение технических решений позволяет повысить точность измерений и надежность, упростить существующие системы мониторинга температур, расширить области их применения.
Разработчики АО НПП «Эталон» предприняли попытку устранить недостатки известных систем мониторинга температур, таких как: сложность, дороговизна, низкая точность измерений и слабая герметичность, которая приводит к отказу устройств в условиях промышленной применяемости.
Архитектура разработанных измерительных систем очень гибкая и позволяет в зависимости от поставленной задачи осуществлять оперативный, автономный или непрерывный мониторинг температуры грунта под основаниями зданий и сооружений, вдоль земляного полотна железных дорог и т.д., тем самым обеспечивая работоспособность и безопасность функционирования объектов в условиях вечной мерзлоты.

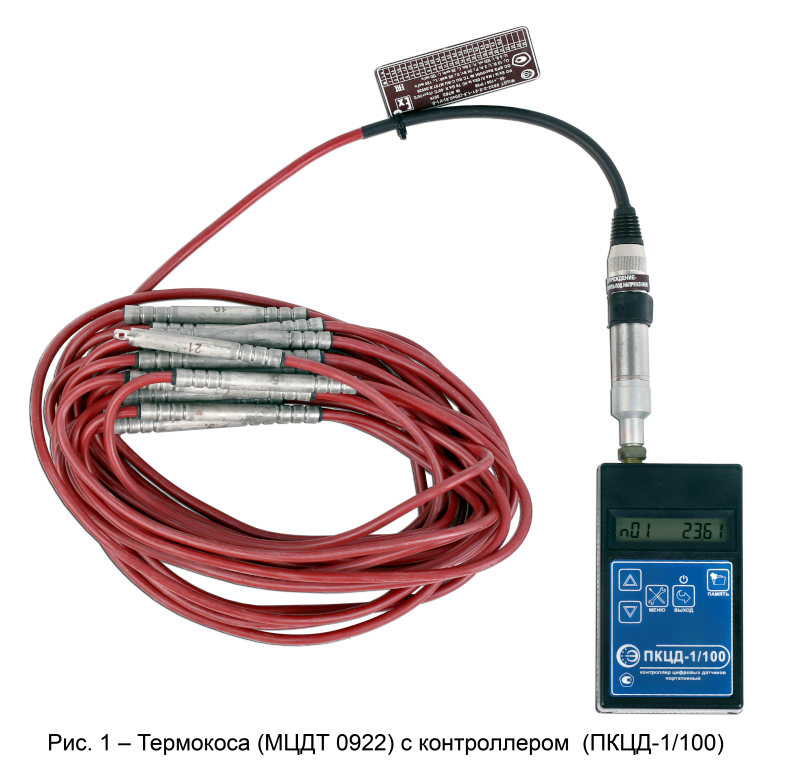

Для проведения оперативных замеров используется комплект оборудования состоящий из контроллера ПКЦД-1/100 и термокосы МЦДТ 0922, представленных на рисунке 1.
ПКЦД-1/100 позволяет устойчиво считывать показания термокос с интервалом опроса от 10 секунд до 1 часа, а также сохранять информацию об измеренной температуре каждого датчика в термокосе в энергонезависимую память прибора. Термокоса представляет собой устройство для многозонного измерения температуры, которое содержит последовательно расположенные измерительные преобразователи (далее назовем – датчики температуры), каждый из которых размещен в отдельном защитном металлическом корпусе, и разъем для подключения к контроллеру. Датчики температуры соединены между собой гибким кабелем, преимуществом которого является возможность расширенного диапазона использования термокосы.
Термокоса МЦДТ 0922 обладает малой тепловой инерцией, кабель сохраняет гибкость при эксплуатации даже в условиях отрицательных температур.
Пользователь может разместить на различных объектах (в термометрических скважинах) несколько десятков термокос и в течении 10…40 мин провести замеры, оценить результаты и сохранить данные с термокос о температуре каждого объекта с помощью одного контроллера ПКЦД-1/100 с последующей передачей и обработкой на ПК.

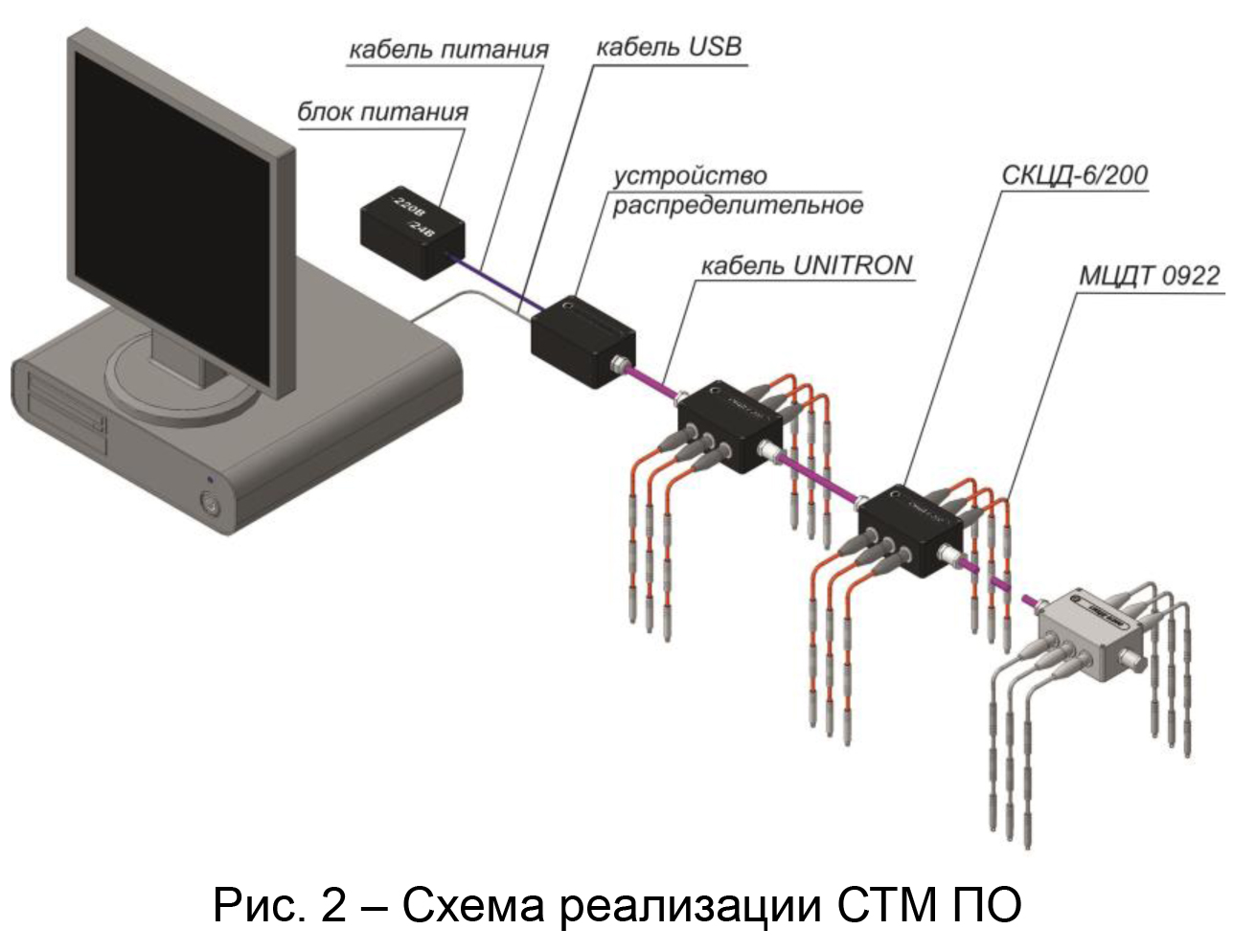

Для решения задач непрерывного мониторинга температуры и оповещения об ее критических изменениях под зданиями и сооружениями, рекомендуется использовать систему СТМ ПО, представляющую собой совокупность контроллеров СКЦД-6/200, подключенных к распределительному блоку БРИЗ с использованием линии связи RS-485, и термокос МЦДТ 0922 и (или) МЦДТ 1201. К каждому контроллеру можно подключить от одной до шести термокос, содержащих суммарно до 200 датчиков. Схема возможной реализации системы СТМ ПО приведена на рисунке 2.
Порядок подключения термокос произвольный, контроллер сам определяет конфигурацию получившейся системы и проводит сканирование каналов для обнаружения подключения/отключения термокос с интервалом 5 секунд.
Связь между СТМ ПО и компьютером обеспечивается путем подключения БРИЗ к ПК при помощи кабеля интерфейсного USB.

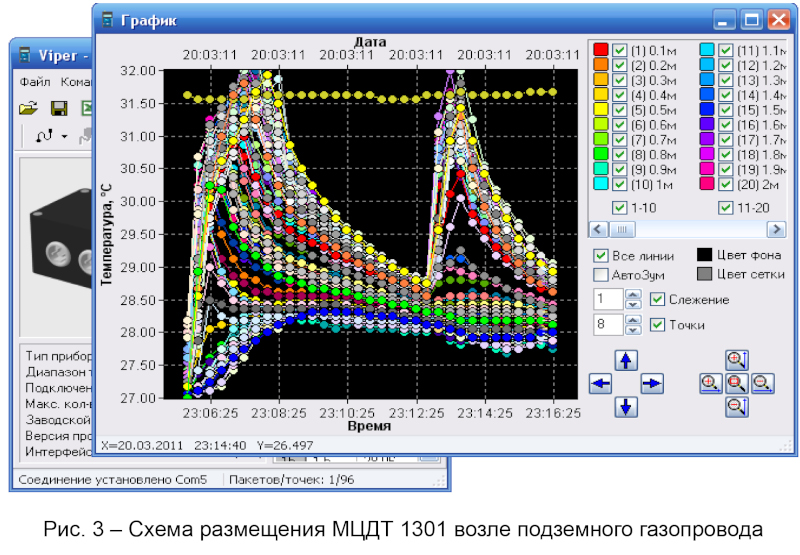

На рисунке 3 представлен пример графика вывода информации об измеряемой температуре на ПК, позволяющий в реальном времени отслеживать малейшие изменения температуры и сигнализировать, если ее величина превысила допустимую норму.

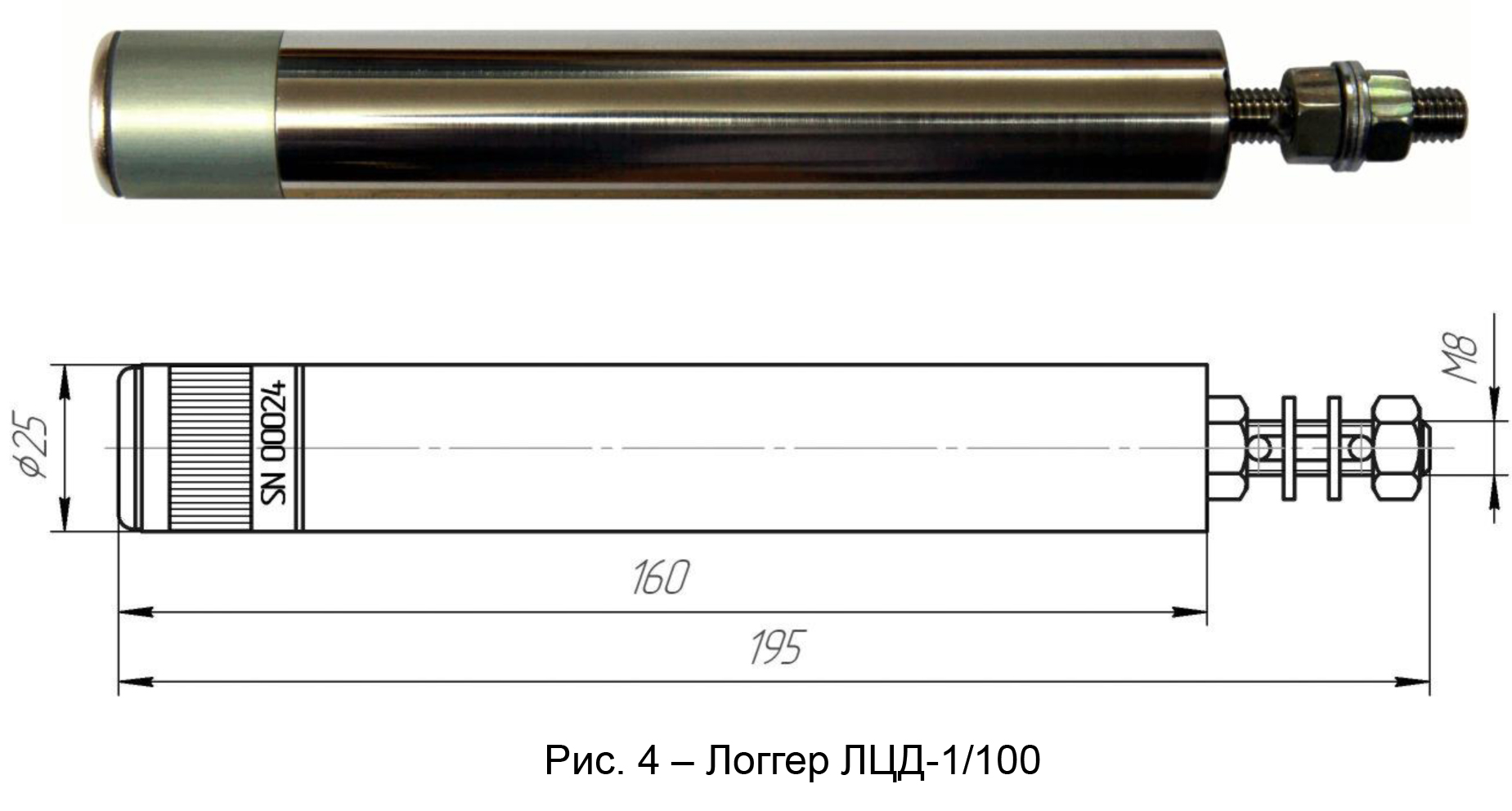

Для проведения автономных замеров температурных полей удаленных и труднодоступных объектов (термометрических скважин) используется комплект оборудования, состоящий из логгера ЛЦД-1/100-СД (рис. 4) и термокос МЦДТ 0922 или МЦДТ 1201. Логгер совместно с термокосой размещается в термометрической скважине ниже уровня земли и работает автономно в течение нескольких лет.

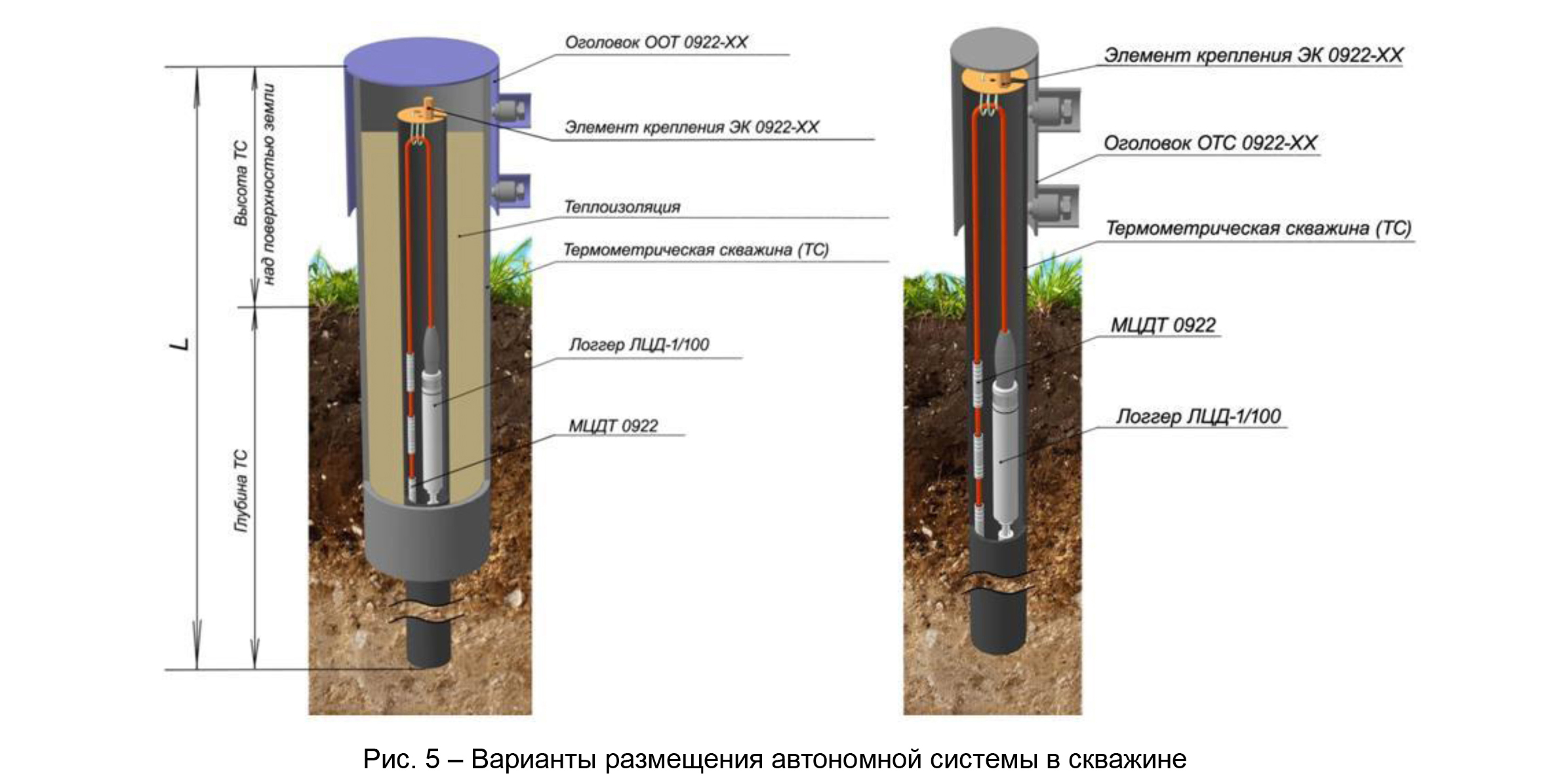

Варианты размещения данной системы в термометрической скважине представлен на рисунке 5. Измеренные значения температуры с термокосы записываются на карту памяти формата MicroSD, расположенную внутри логгера. Сбор данных проводится путем извлечения карты из логгера, либо ее заменой на новую, либо копированием файла с данными на ПК в виде архива.
Время непрерывной работы логгера с термокосой без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений. Например, при сохранении измерений два раза в сутки с термокосы, состоящей из 10 датчиков, логгер автономно без замены питания проработает около 10 лет.

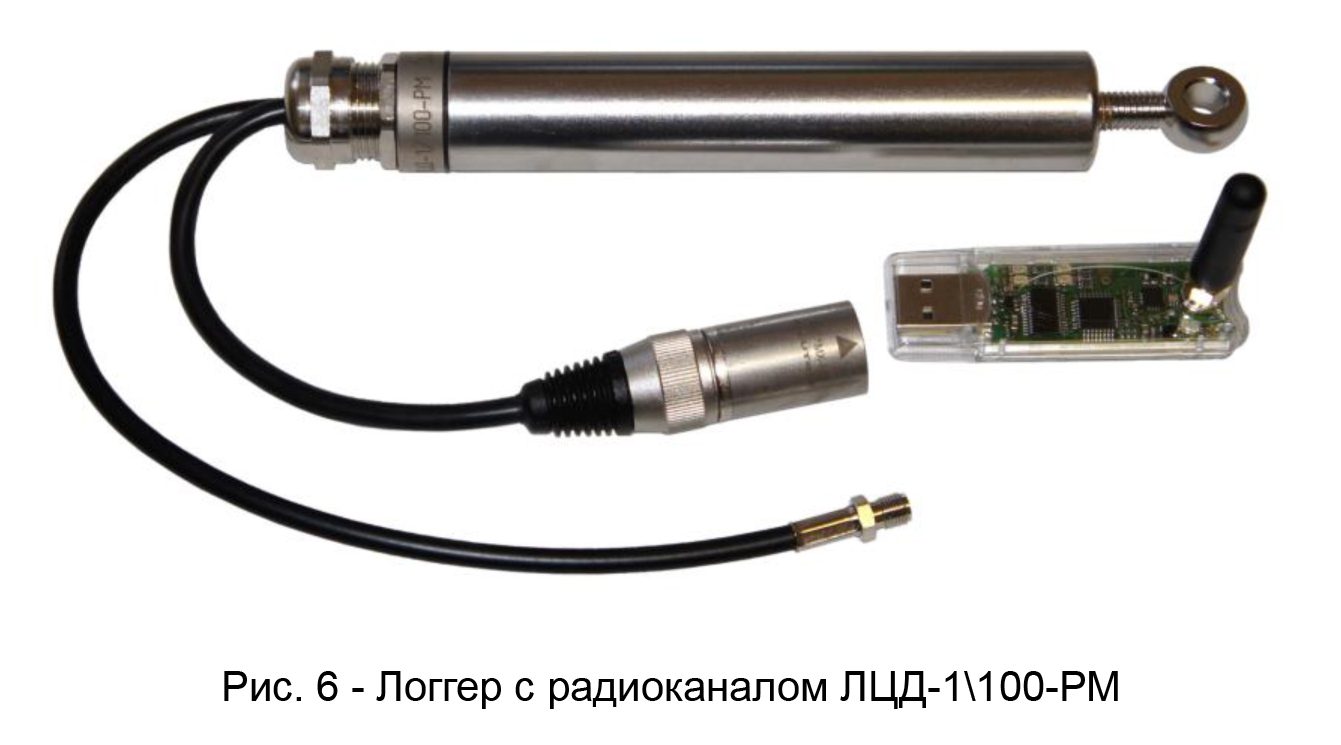

В случаях когда сбор данных необходимо проводить чаще, но вскрытие термометрической скважины не желательно или скважина находятся в трудно доступном месте, возможно применять логгер с радиомодемом ЛЦД-1/100-РМ (рис. 6).
Конструкция данного логгера схожа с конструкцией логгера с SD картой, имея единственное отличие – второй кабель для подключения антенны.
Логгер с радиомодемом располагается в скважине так же как и логгер с SD картой, а к дополнительному кабелю подключается антенна расположенная снаружи скважины (рис. 7).

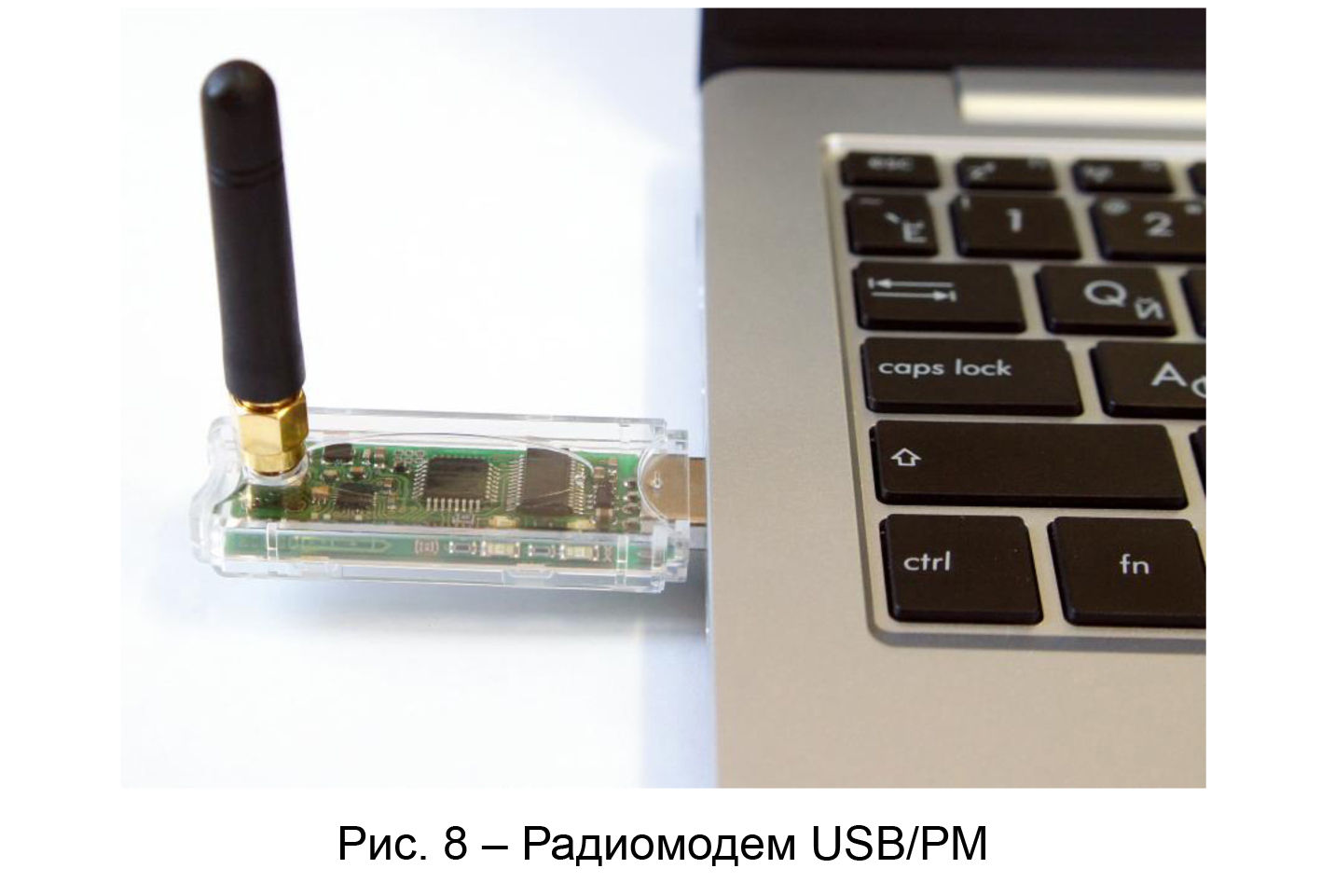

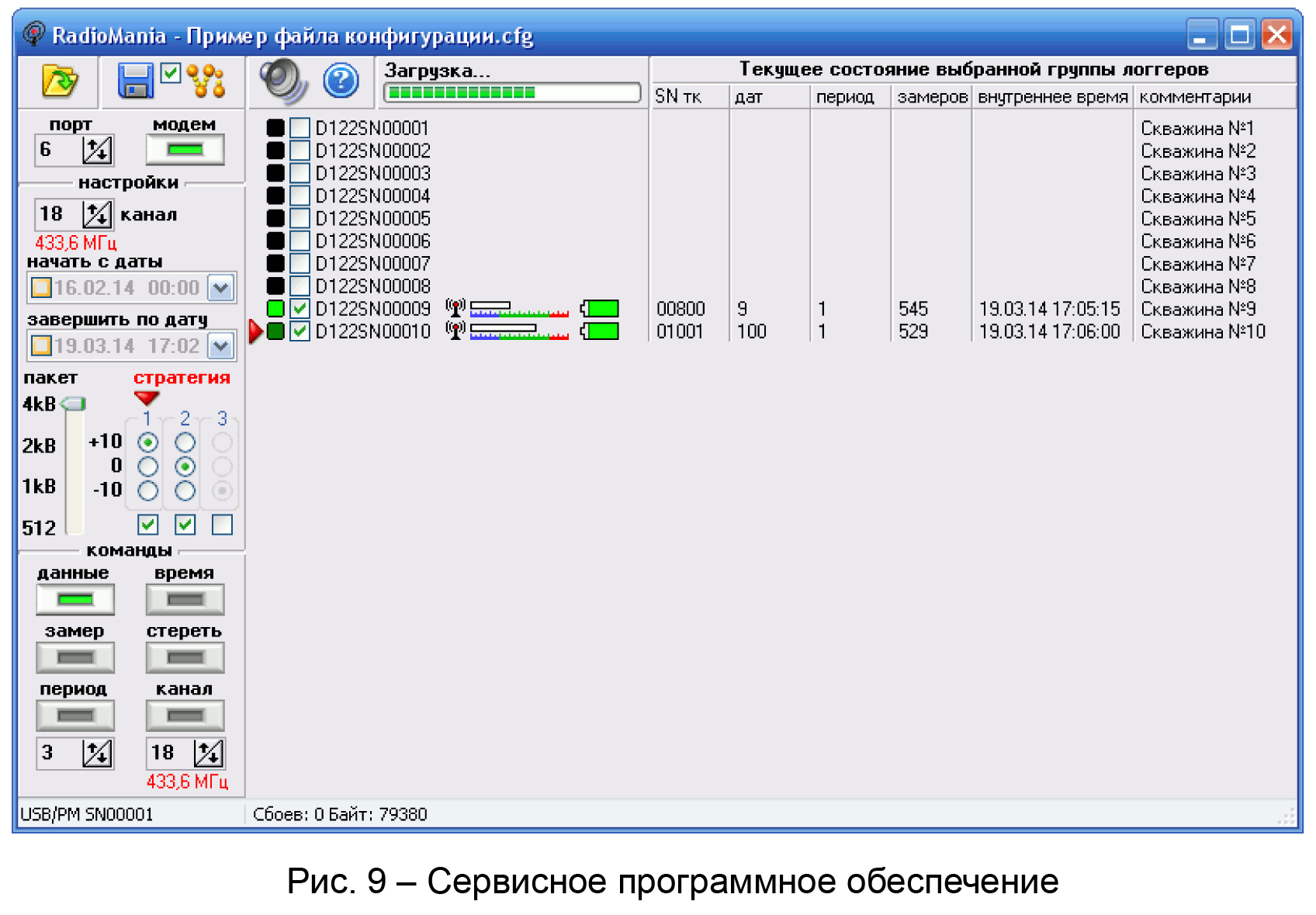

Логгер записывает данные измерений во внутреннюю энергонезависимую память, передача данный осуществляется по радиоканалу на расстояние до 1,5 километра на компьютер с помощью радиомодема, подключаемого к компьютеру (рис.8) и сервисного программного обеспечения (рис. 9).
Иногда, в случае, когда комплекты данной системы размещаются на территориях нефте- и газодобывающих комплексов, невозможно проводить сбор данных со всех радио-логгеров, находясь в одной точке, так как из-за застройки территории сооружениями данной отрасли происходит ухудшение уровня сигнала на большом расстоянии, и для считывания показаний с логгеров приходятся перемещаться по территории комплекса.
Для решения данной проблемы было принято решение о разработке устройства для удаленного сбора данных с логгеров ЛЦД-1/100-РМ.
Сбор данных планируется проводить через сеть GSM при помощи GSM модемов. Канал передачи данных при этом может быть организован при помощи технологии передачи данных CSD.

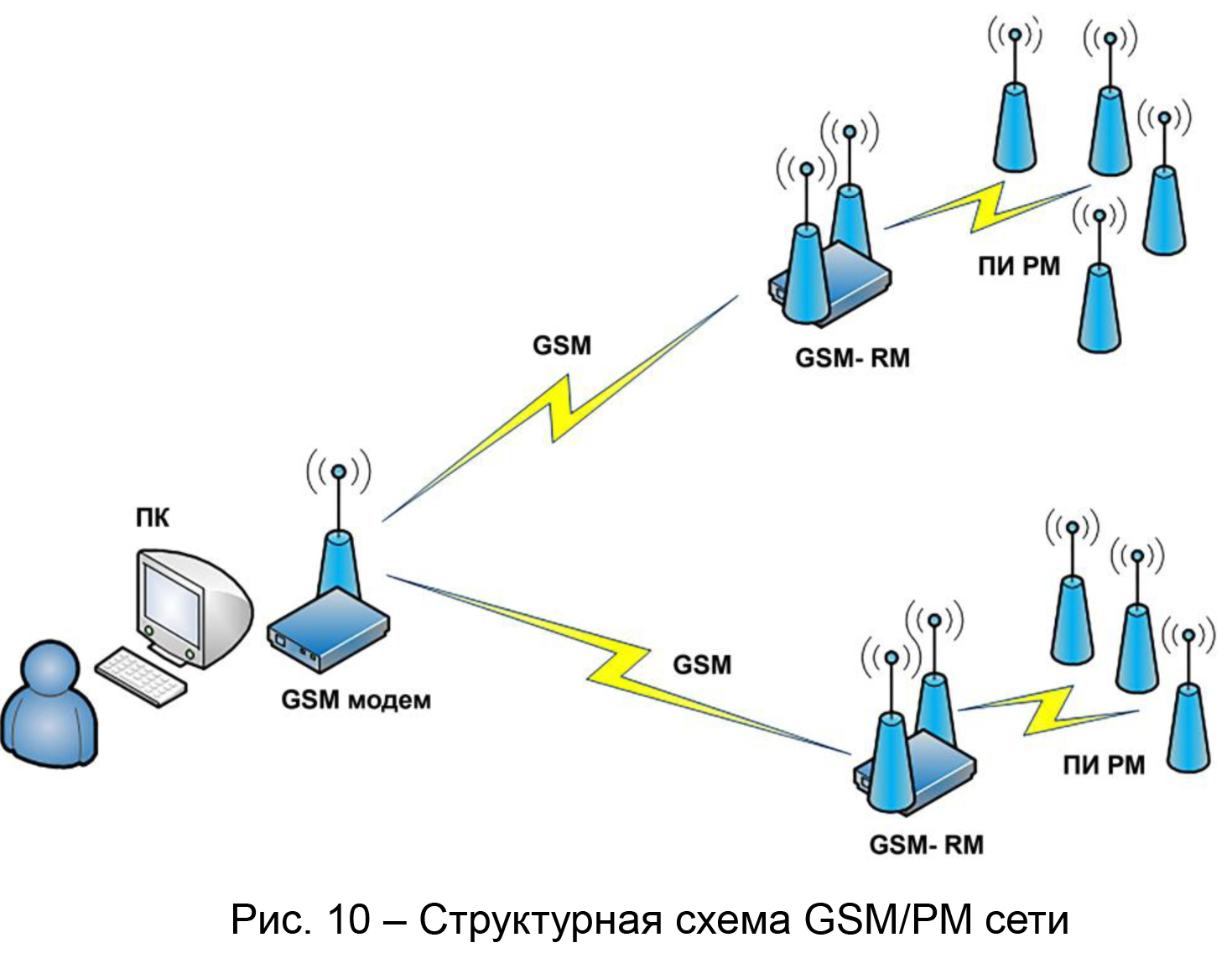

Происходит это примерно следующим образом. Включается GSM модем на стороне оператора, запускается конфигуратор GSM модема, в конфигураторе GSM модема задается мобильный номер GSM модема на стороне сборщика данных (назовем его GSM-RM), закрывается конфигуратор GSM модема и запускается ПО RadioMania. Считывание данных происходит в обычном (привычном) порядке. Если необходимо считать данные с другого GSM-RM, то необходимо закрыть ПО RadioMania, запустить конфигуратор GSM модема, задать мобильный номер требуемого GSM-RM, закрыть конфигуратор GSM модема, запустить ПО RadioMania и считать данные. Структурная схема сети представлена на рис. 10.
Устройство сбора данных представляет собой уже известный радиомодем USB/PM с небольшими доработками, и подключенным к нему GSM модемом, образующие комплект GSM/PM.
Преимуществами данного решения заключается в том, что нет необходимости разрабатывать новое оборудование, для работы с данной сетью используется уже готовое программное обеспечение RadioMania, нет необходимости разрабатывать GSM модемы, достаточно приобрести модемы российского производства, которые уже являются сертифицированными.
Подробное применение вы можете почитать в статье "Опыт применения систем мониторинга температуры вечномерзлых грунтов".
