На сегодняшний день проблема импортозамещения становится всё актуальнее. Всё острее встают вопросы поддержания работоспособности импортного оборудования, приобретённого ранее предприятиями различных отраслей промышленности.
В настоящее время АО «НПП «Эталон» разработало и изготавливает более 40 различных типов импортозамещающих датчиков температуры, которые не уступают по своим характеристикам датчикам ведущих иностранных фирм, превосходят их по функциональным возможностям, обладают высокой надежностью в эксплуатации, имеют существенно более низкую цену. Посмотреть каталог импортозамещающих датчиков температуры.
Это термопреобразователи сопротивления с кабельным выводом, с клеммной головкой, поверхностные, взрывозащищенные исполнения. Преобразователи термоэлектрические (термопары) с кабельным выводом, с коммутационной головкой, многозонные, поверхностные, взрывозащищенные исполнения, датчики температуры с токовым выходом 4…20 мА. По способу установки на объекте преобразователи термоэлектрические подразделяются на погружные и поверхностные. К погружным относятся вставные без монтажных элементов, ввинчивающиеся (со штуцером или накидной гайкой), байонетные. К поверхностным относятся СИ с магнитным креплением или с креплением на клей, хомуты и тд. Монтаж производится в специально подготовленные посадочные места, обеспечивающие тепловой контакт с измеряемой средой. Наши датчики температуры производятся в огромном многообразии исполнений, под любые задачи, отличаются высоким качеством изготовления и долговечностью. В отличие от иностранных датчиков температуры они не пропадут с рынка.
Работа по изготовлению новых, отличных от имеющихся, датчиков температуры не прекращается уже более 20 лет. В среднем за день рассматривается две-три заявки на изготовление датчиков с индивидуальными характеристиками.
Среди импортозамещающих датчиков наибольшим спросом пользуются:
- ТСП, ТСМ 0906 (-50…+200) °C (Аналог: Jumo 902005/40) – термопреобразователь сопротивления, имеющий резьбу непосредственно на монтажной части корпуса; предназначен для измерения температуры в жидких и газообразных средах, а также для измерения температуры твердых тел.

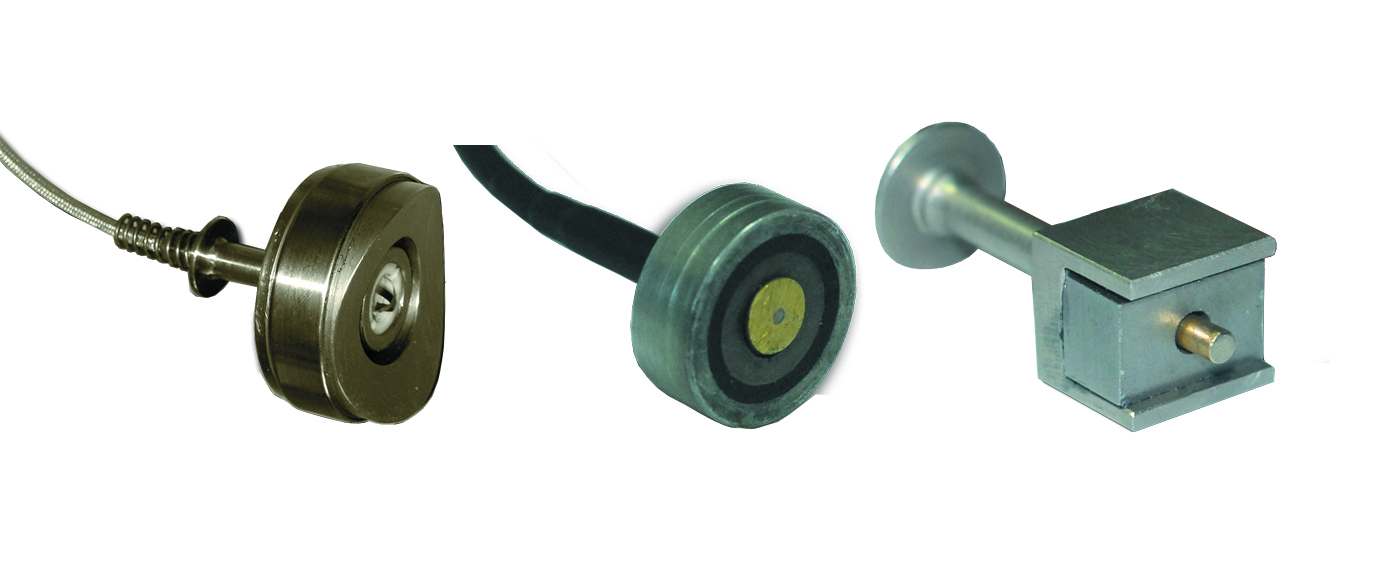

- ТХА 0927 (-40…+250) °C с магнитным креплением – термопары, предназначенные для измерения температуры магнитных изделий и материалов. Особенностью данных датчиков является магнитное крепление к объекту контроля без дополнительных механических креплений и прижимов, что позволяет измерять температуру не только плоских, но и цилиндрических поверхностей без дополнительных монтажных отверстий и приспособлений. Рис.1
- ТСП, ТСМ 0908 (-50…+350) °C с байонетным креплением – (Аналог: Jumo 902109/10) – для измерения температуры твердых тел, подшипников скольжения в различных областях машиностроения, например, при производстве пластмасс, в шинной промышленности. Способ крепления на объекте – байонетное соединение диаметром от 12 до 17 мм.
- ТСП, ТСМ 0912 (-50…+350) °C с байонетным креплением (Аналог: Jumo 902109/10) – угловой термопреобразователь сопротивления для измерения температуры твердых тел, подшипников скольжения в различных областях машиностроения, например, при производстве пластмасс, в шинной промышленности. Способ крепления на объекте – байонетное соединение диаметром от 12 до 17 мм.
- ТХА, ТХК, ТЖК 1303 (-40…+350) °C с байонетным креплением – для измерения температуры твердых тел, подшипников скольжения в различных областях машиностроения, например, при производстве пластмасс, в шинной промышленности. Рис.2
- ТХА, ТХК 9311 (-40…+400) °C – для измерения температуры твердых тел, корпусов и головок червячных прессов, а также для измерения температуры при переработке пластических масс и резиновых смесей. Зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11.

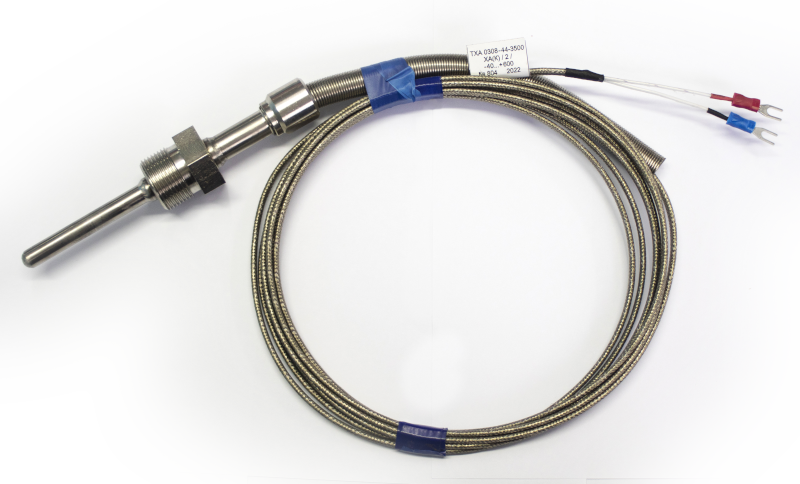

- Термовставки различных номинальных статических характеристик (рис.3); кабельные термопары и термопреобразователи сопротивления; угловые ТСП, ТСМ и подобные им термопары ТХА, ТХК, ТЖК (рис.4).

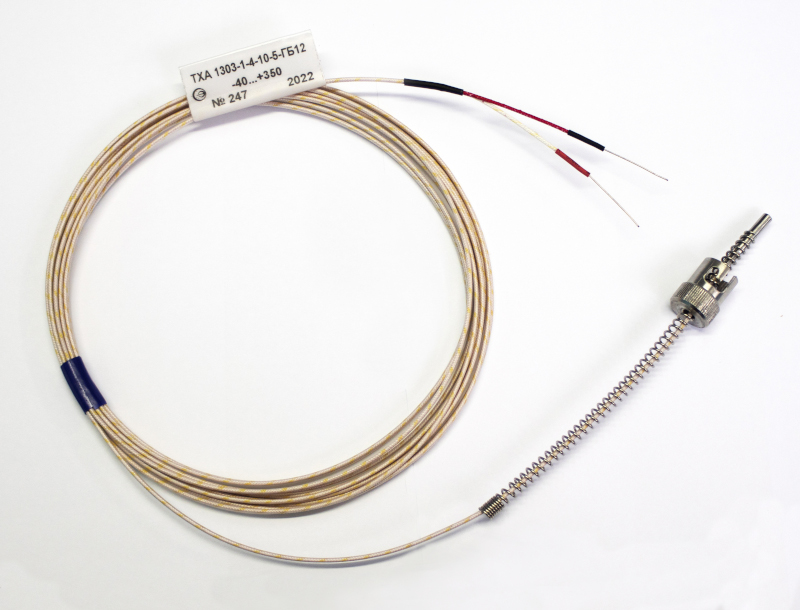

Рис.2. ТХА 1303-1-4-10-5-ГБ12 (-40…+350) °C с байонетным креплением

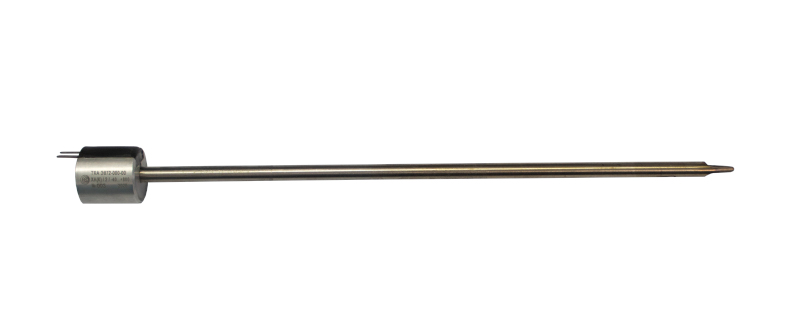

Рис. 3 Термовставка ТХА Э872-000-00 ХА(К) /2/ (-40...+800) °C
Необходимо отметить, что термопреобразователи сопротивления типа ТСП (ТСМ) 1107 (Зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений под № 50071-12) и преобразователи термоэлектрические (термопары) типа ТХА (ТХК) 1107 (Свидетельство об утверждении типа средств измерений RU.C.32.051.A № 69533), имеют блочно-модульную конструкцию.
Унифицированная конструкция этих датчиков позволила усовершенствовать технологический процесс, сделать изделия более рентабельными. Блочно-модульная конструкция датчиков позволяет выбрать датчик температуры, подходящий точно для Ваших технических условий, что приводит к снижению стоимости изделия. Разработан удобный пример записи о заказе, где сразу отображены все основные характеристики.

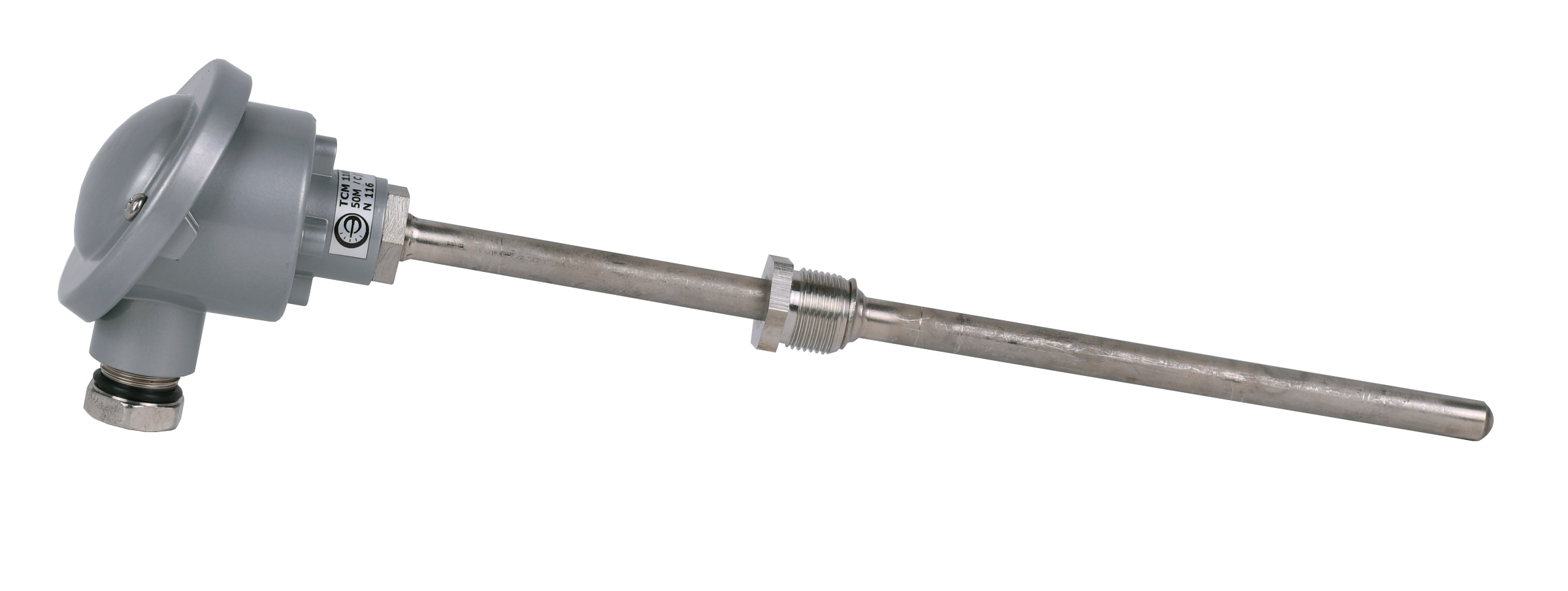

Внешний вид одного исполнения термопреобразователя ТХА (ТХК) 1107 приведен на рисунке 5.
Использование блочно-модульной конструкции датчиков позволило перекрыть значительную часть номенклатуры их аналогов, таких изделий, как ТСП (ТСМ) 9201, ТХА (ТХК) 9312, ТХА (ТХК) 9420 и др., а также изделий-аналогов, выпускаемых другими изготовителями.
На предприятии проведена большая работа по разработке и изготовлению высокотемпературного преобразователя ТПП 2101, предназначенного для длительной работы в газовых реакторах в среде водорода, угарного, углекислого и других газов при температуре свыше 1300 °С. В настоящее время ведутся испытания на взрывозащиту преобразователей и работы по внесению в Государственный реестр средств измерений.
Специалисты АО «НПП «Эталон» готовы помочь выбрать датчики из огромного разнообразия уже выпускающихся и рассмотреть возможность изготовления любых импортозамещающих датчиков температуры, даже если это единичный заказ.
Кроме этого АО «НПП «Эталон» разрабатывает и производит метрологическое оборудование, которое также удовлетворяет всем требованиям по импортозамещению продукции.
Предлагаемое АО "НПП "Эталон" метрологическое оборудование, обеспечивает калибровку и поверку средств измерения температуры и позволяет решить практически любые задачи, как в области метрологического обеспечения производственного процесса, так и в деятельности организаций Федерального агентства по техническому регулированию и метрологии.
Список литературы
1. В.П. Преображенский. Теплотехнические измерения и приборы. – М.: «Энергия», 1978.
2. Межгосударственный стандарт ГОСТ 6651-2009. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний. – М.: Стандартинформ, 2011.
3. Межгосударственный стандарт ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия. – Минск: Межгосударственный совет по стандартизации, метрологии и сертификации, 1998
