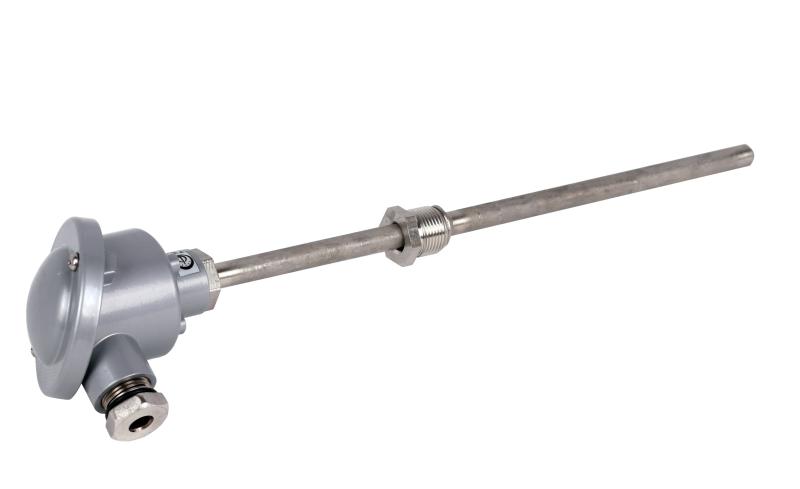

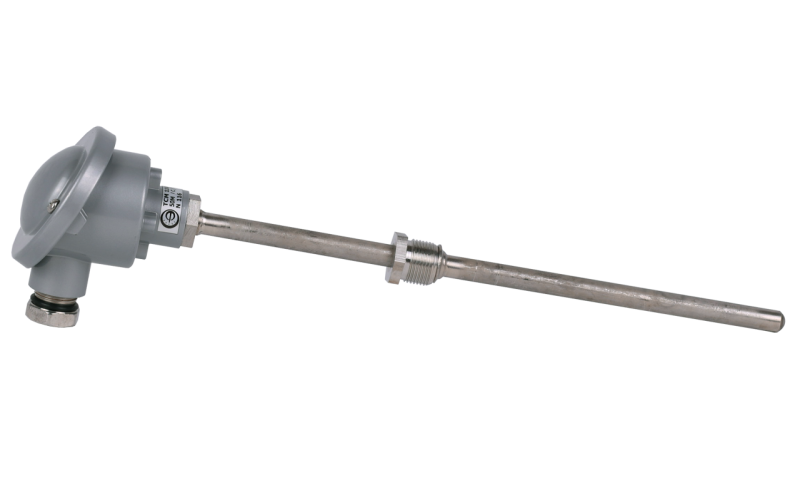

Термопреобразователи сопротивления платиновые ТСП 1107 и медные ТСМ 1107

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСП 1107

ТСМ 1107

диапазон измеряемых температур, °C

-196…+600 *

-50…+180 *

номинальная статическая характеристика (НСХ)

50П; 100П; Pt100

50М; 100М

класс допуска

А, В

В, С

время термической реакции, с

6,5; 20; 40

степень защиты от пыли и воды

IP55

материал защитной арматуры

12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

0,00391

0,00428

диапазон условных давлений, МПа

0,4; 6,3; 10

устойчивость к вибрации

N3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

70 000

* см. таблицы конструктивных исполнений

Преобразователи ТСП 1107, ТСМ 1107, имеющие диаметр погружной части 10 мм, могут быть выполнены с антикоррозийным покрытием - фторопласт, для измерения температуры в кислых и щелочных средах при температуре до +200°С.
Инерционность при этом увеличивается до 100 с.

Материал клеммной головки:
Рис. 1-10: стеклонаполненный полиамид (до 200 °C);
Рис. 11-20: алюминиевый сплав.

Рис. 1; 2:

Диапазон условных давлений:  10 МПа;

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

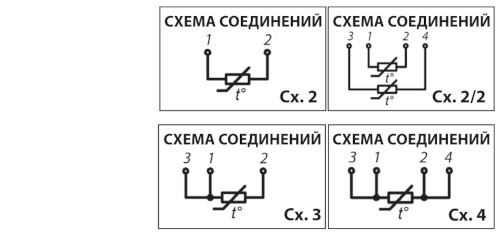

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,

10

60, 80, 100,

120, 160, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000,

2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600ºС l≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

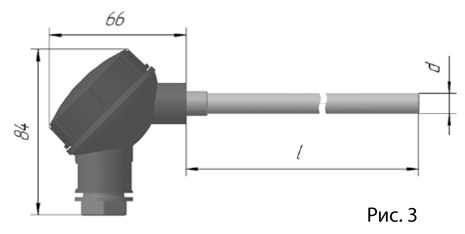

Рис. 3:

Диапазон условных давлений: 0,4 МПа;

Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,

10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600ºС l≤630 мм

* Только 50М с диаметром монтажной части 10 мм.

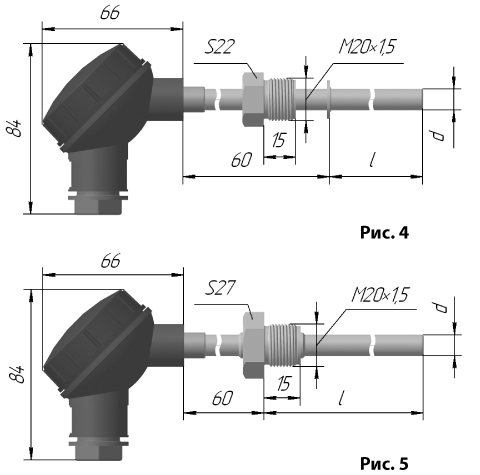

Рис. 4, 5:

Диапазон условных давлений: 010 МПа;

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,

10

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600ºС l≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

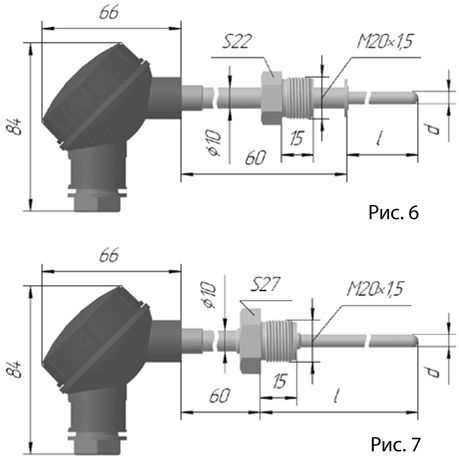

Рис. 6, 7:

Диапазон условных давлений: 6,3 МПа

Время термической реакции, с: 6,5

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 500мм.

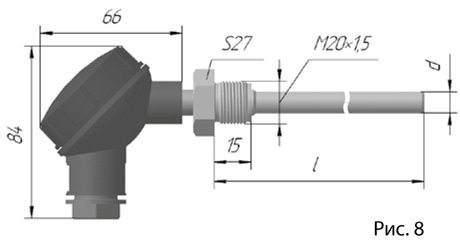

Рис. 8:

Диапазон условных давлений: 10 МПа

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600ºС l≤630 мм

* Только 50М с диаметром монтажной части 10 мм

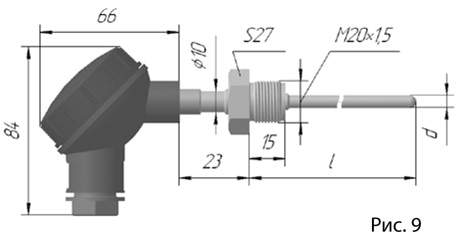

Рис. 9:

Диапазон условных давлений: 6,3 МПа

Время термической реакции, с: 6,5

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 630мм.

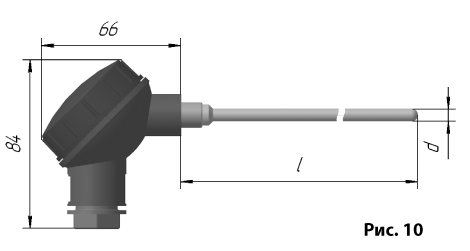

Рис. 10:

Диапазон условных давлений: 0,4 МПа

Время термической реакции: 6,5 с.

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 630мм.

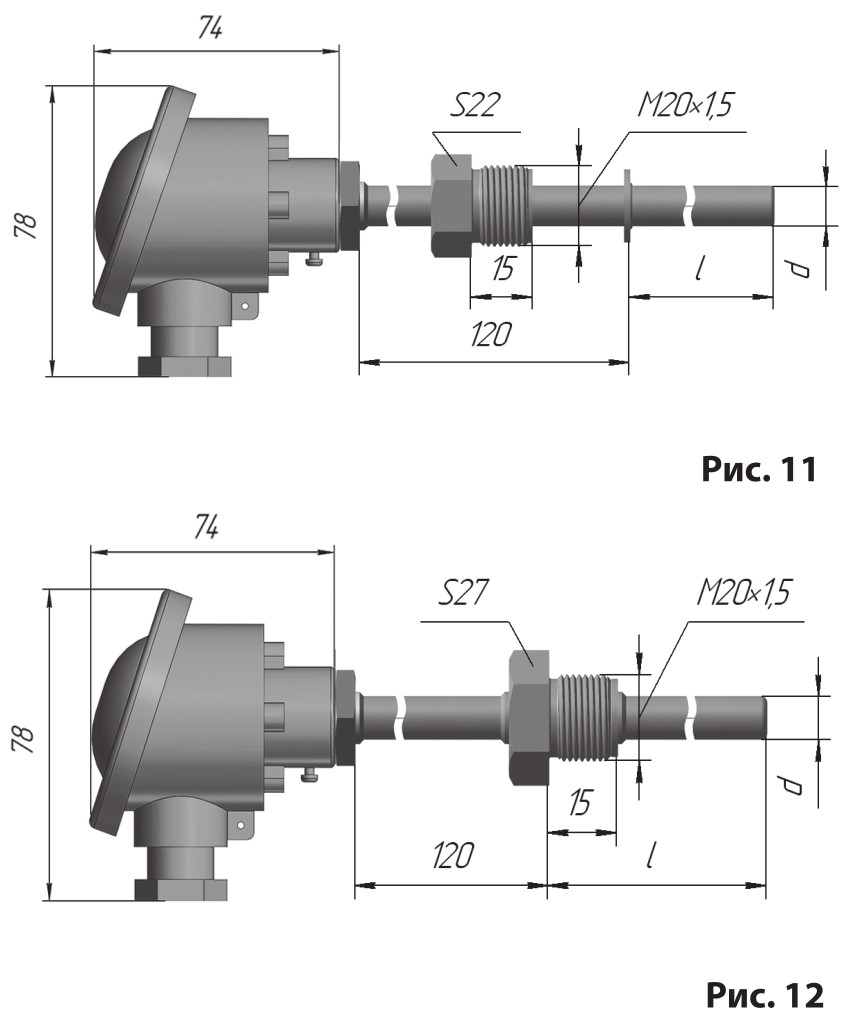

Рис. 11, 12:

Диапазон условных давлений: 010 МПа;

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,

10

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200 ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600 ºС l≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

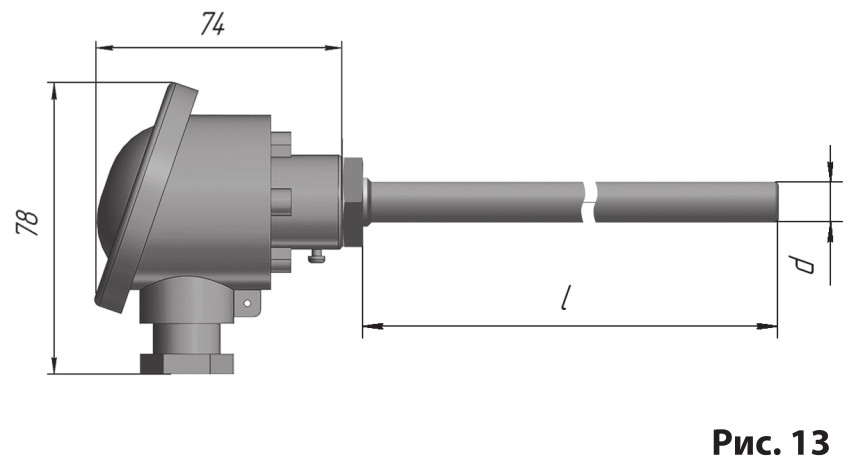

Рис. 13:

Диапазон условных давлений: 0,4 МПа

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200 ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600 ºС l≤630 мм

* Только 50М с диаметром монтажной части 10 мм

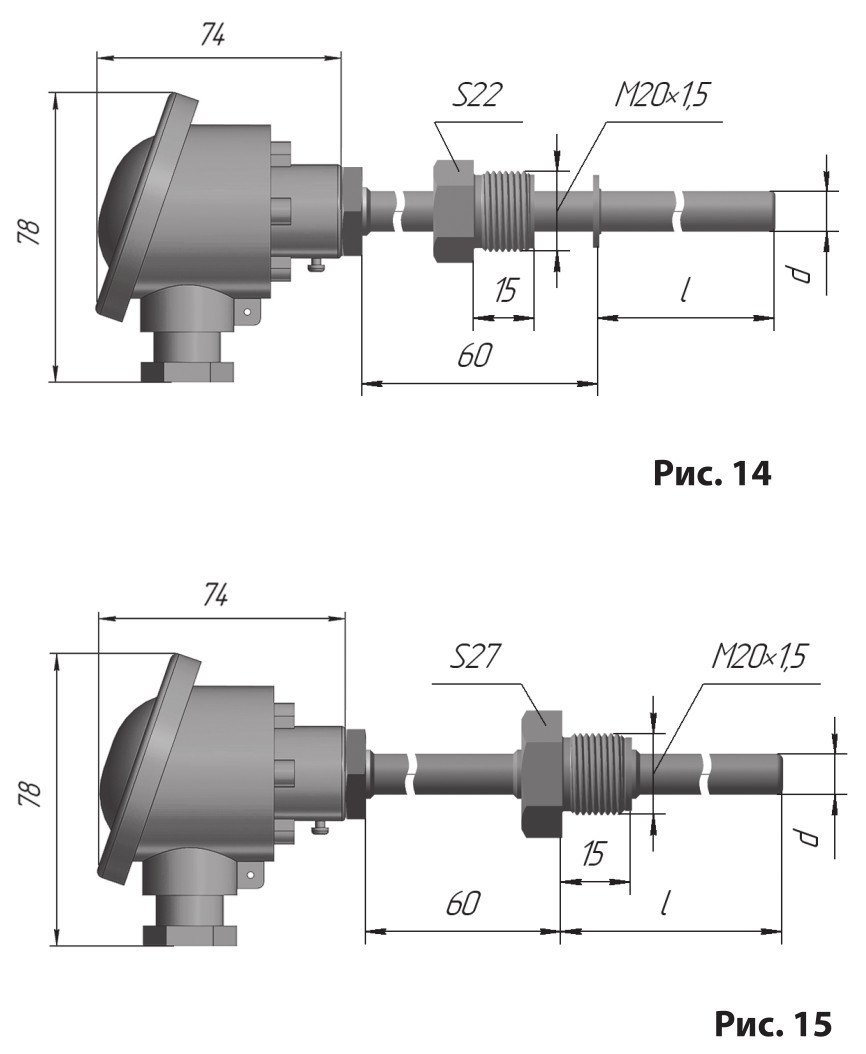

Рис. 14, 15:

Диапазон условных давлений: 10 МПа

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200 ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600 ºС l≤630 мм

* Только 50М с диаметром монтажной части 10 мм

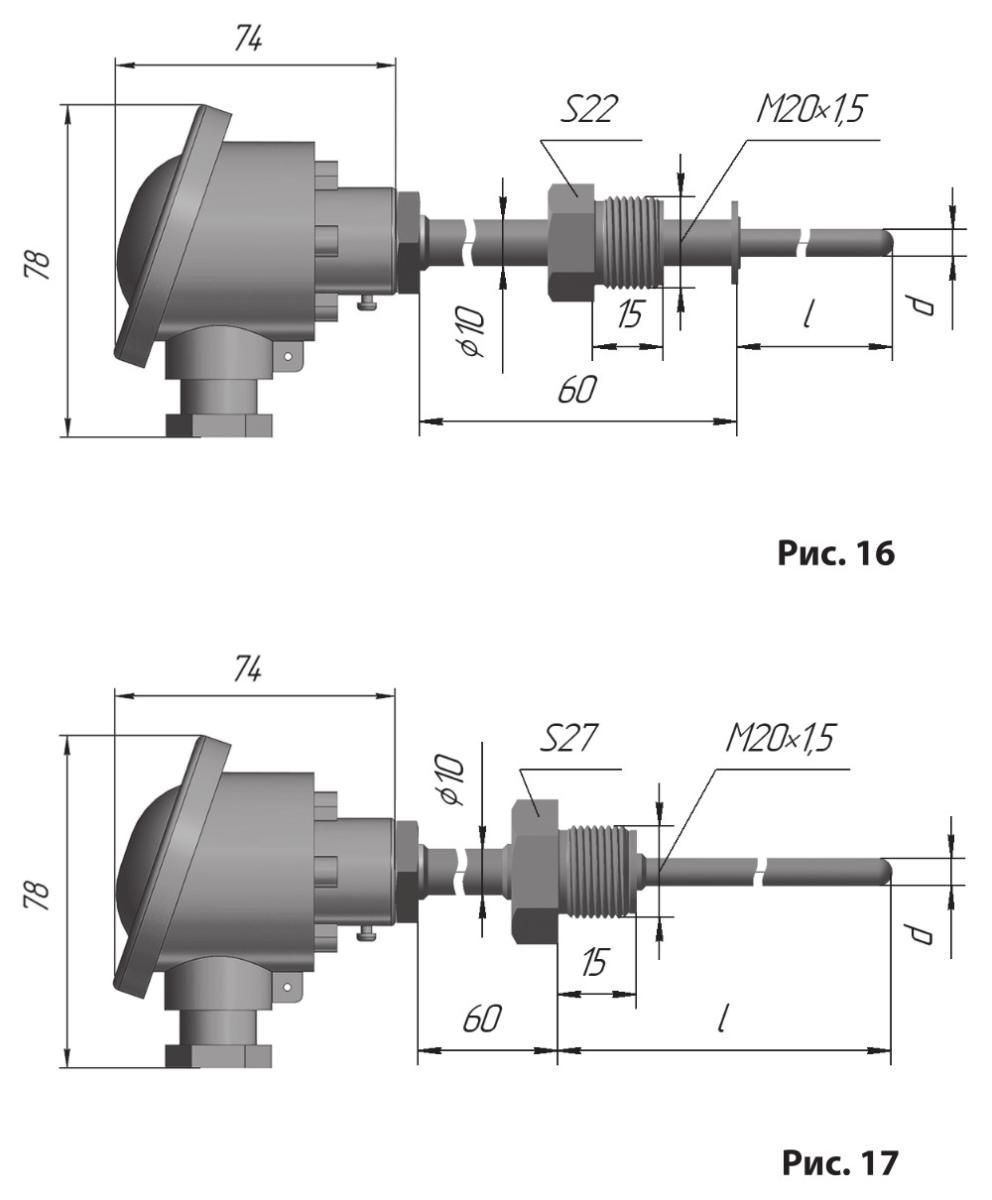

Рис. 16, 17:

Диапазон условных давлений: 6,3 МПа

Время термической реакции, с: 6,5

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 500мм.

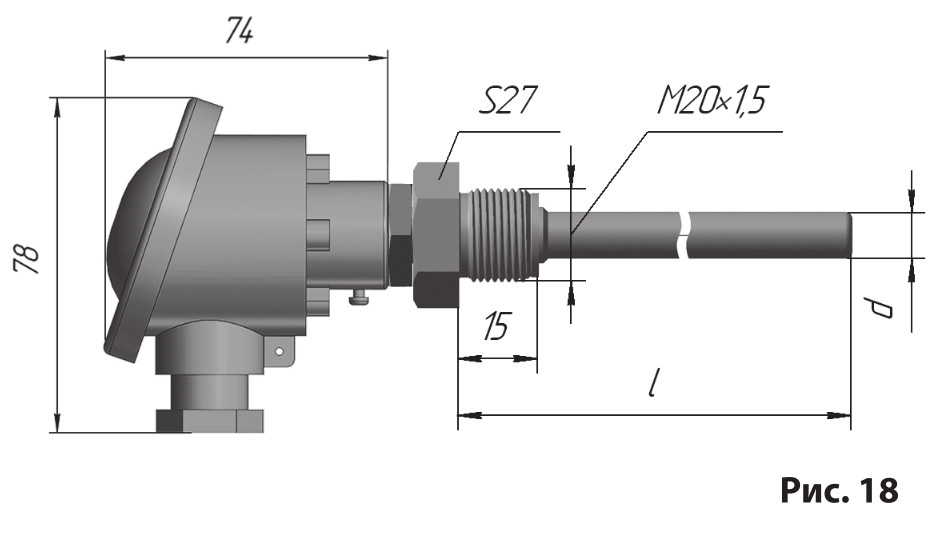

Рис. 18:

Диапазон условных давлений: 10 МПа

Время термической реакции, с: 40 для d=10 мм; 20 для d=8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

8,10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:

- для верхнего предела измеряемых температур до +200ºС l≤2000 мм;

- для верхнего предела измеряем. температур +500 ºС и +600ºС l≤630 мм

* Только 50М с диаметром монтажной части 10 мм

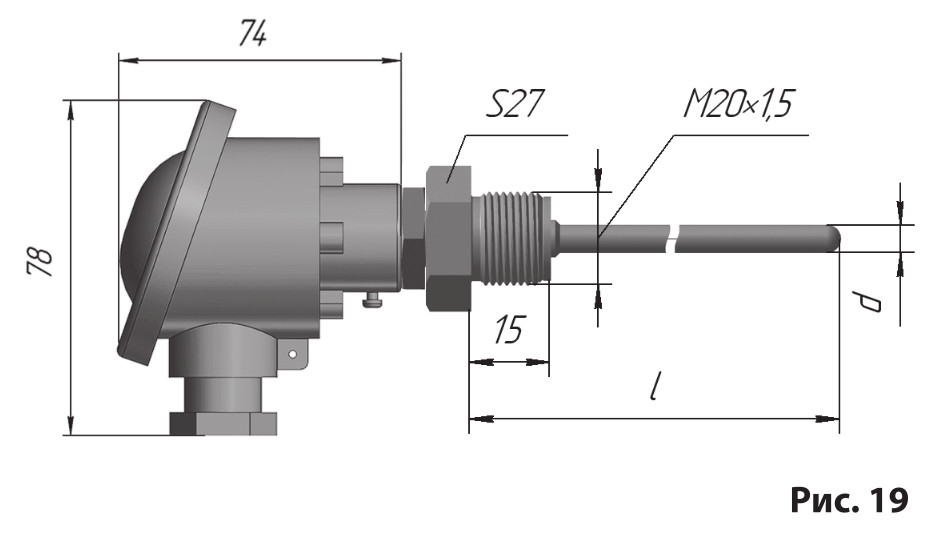

Рис. 19:

Диапазон условных давлений: 6,3 МПа

Время термической реакции, с: 6,5

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 630мм.

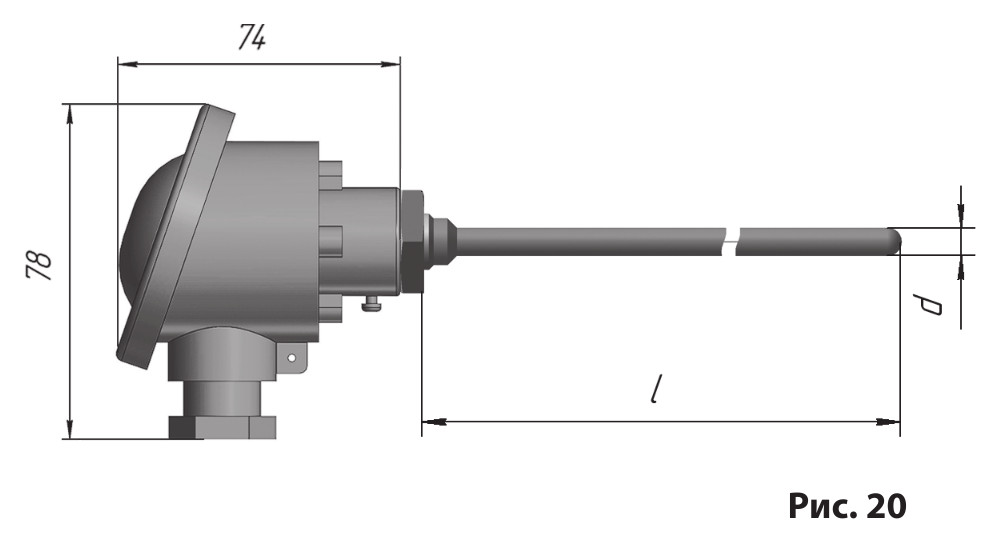

Рис. 20:

Диапазон условных давлений: 0,4 МПа

Время термической реакции: 6,5 с.

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П

100П

Pt100

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

-50 ... +500

-196 ... +200

В

2, 3, 4

-196 ... +600

-196 ... +500

2/2

50М

100М

-50 ... +150

В

2, 3, 4, 2/2*

-50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2

- для верхнего предела измеряемых температур +500ºС, и +600ºС изготавливаются с длиной монтажной части не более 630мм.







ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 1107-1-100-8-100П-В-3- (-50...+200)  ТУ 4211-093-02566540-2011»



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

ТСХ 1107 - Х - Х - Х- 2∙Х - Х - Х - (Х...Х)   ТУ 4211-093-02566540-2011
        1.        2.   3.   4.  5.    6.   7.      8.                      9.


1. Тип ТС (ТСМ или ТСП)
2. Номер рисунка
3. Длина монтажной части l, мм
4. Диаметр монтажной части d, мм
5. Число чувствительных элементов (при наличии двух)
     и условное обозначение НСХ
6. Класс допуска
7. Условное обозначение схемы соединения
8. Рабочий диапазон измеряемых температур, °С
9. Обозначение ТУ



26.04.24

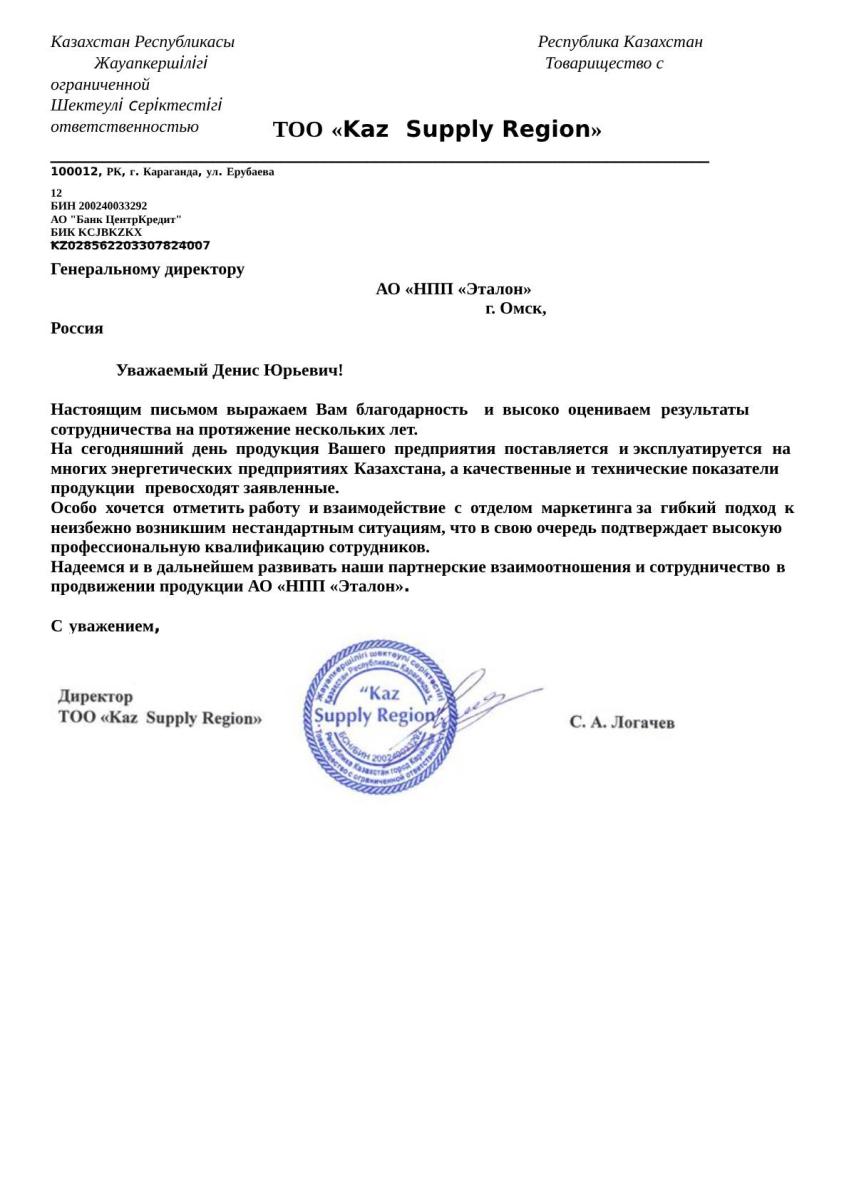

ТОО «Kaz Supply Region»

Настоящим письмом выражаем Вам благодарность и высоко оцениваем результаты сотрудничества на протяжение нескольких лет. На сегодняшний день продукция Вашего предприятия поставляется и эксплуатируется на многих энергетических предприятиях Казахстана, а качественные и технические показатели продукции превосходят заявленные. Особо хочется отметить работу и взаимодействие с отделом маркетинга за гибкий подход к неизбежно возникшим нестандартным ситуациям, что в свою очередь подтверждает высокую профессиональную квалификацию сотрудников. Надеемся и в дальнейшем развивать наши партнерские взаимоотношения и сотрудничество в продвижении продукции АО «НПП «Эталон».

Термопреобразователи сопротивления платиновые ТСП 1107 и медные ТСМ 1107

Раскрытие информации
Политика обработки персональных данных
Top.Mail.Ru

© 2009-2020 АО "НПП "ЭТАЛОН"

Сайт разработан IT-company ASMART
