Термопреобразователи сопротивления взрывозащищенные ТСП 9418, ТСМ 9418
для измерения температуры жидких и газообразных сред во взрывоопасных зонах, в которых может содержаться аммиак, азотоводородная смесь, углекислый газ и его компоненты, а так же агрессивные примеси сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12.1.005.
| ТУ 50-95 ДДШ 2.822.022 ТУ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9418 |
ТСМ 9418 |
диапазон измеряемых температур, °C |
-196…+500 * |
-50…+150 * |
номинальная статическая характеристика |
50П, 100П |
50М, 100М |
класс допуска |
В |
|
время термической реакции, с |
8, 20 |
20 |
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры |
Ст. 12Х18Н10Т, 10Х17Н13М2Т, 08Х13 |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391; (1,3910) |
0,00428; (1,4280) |
диапазон условных давлений, МПа |
1, 16, 25, 32 |
1, 16 |
устойчивость к вибрации |
группа исп. N4 |
|
вид климатического исполнения |
У3, Т1, Т3, М1 |
|
* см. таблицы конструктивных исполнений |
Кратковременно, до 4 часов допускается эксплуатация при концентрации примеси сероводорода до 100 мг/м3 или сернистого ангидрида до 200 мг/м3.

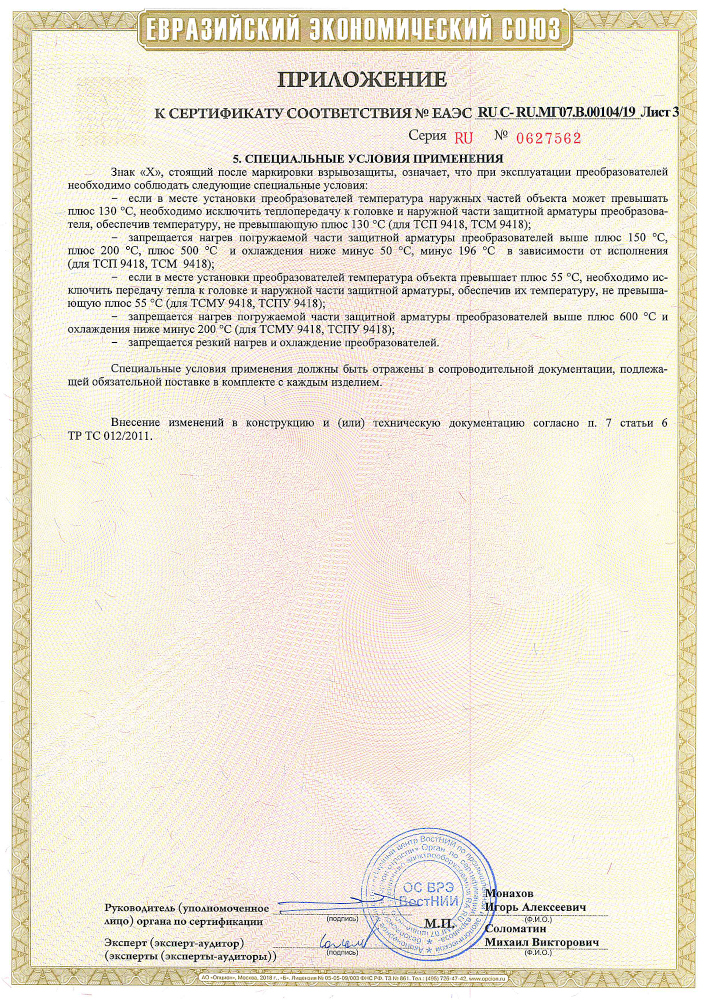

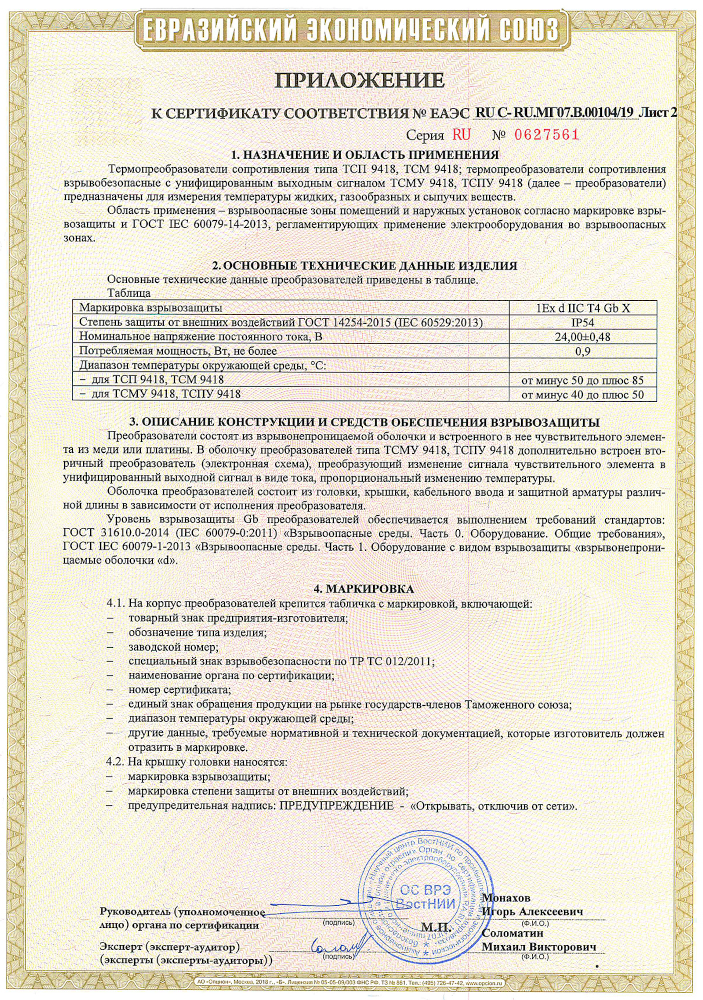

Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.
Средняя наработка до отказа при номинальных температурах:
рис.1 - 200 000 ч,
рис.2, 3, 4 - 66 700 ч
При заказе уточняйте - с комплектом монтажных частей или без него.

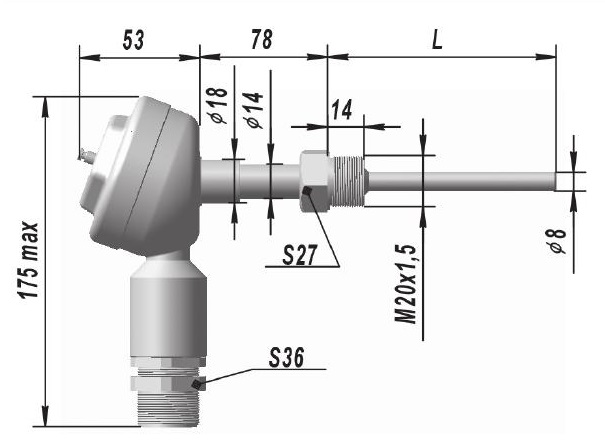

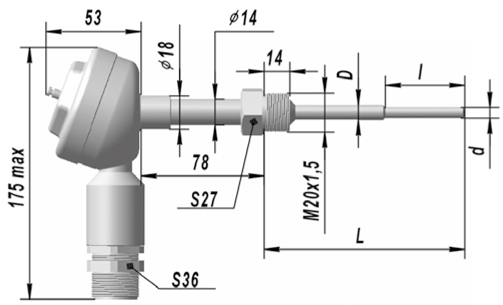

Рис.1. ТСП 9418 (Штуцер неподвижный) |
|||||||||
|
|||||||||
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
Масса, кг |

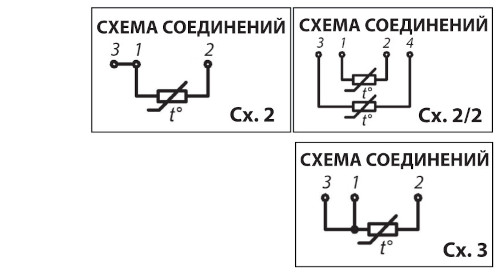

Схема |
Ру, МПа |
D/d |
Диапазон измеряе-мых температур, °С |
l, мм |
Материал защитной арматуры |
|
НСХ: 50П |
НСХ: 100П |
||||||||
-00 |
-27 |
80 |
0,60 |
2 |
32 |
8/6 |
-50…+200 |
45 |
Сталь 12Х18Н10Т |
-01 |
-28 |
100 |
|||||||
-02 |
-29 |
120 |
|||||||
-03 |
-30 |
160 |
|||||||
-04 |
-31 |
200 |
0,66 |
||||||
-05 |
-32 |
250 |
|||||||
-06 |
-33 |
320 |
|||||||
-07 |
-34 |
400 |
0,72 |
||||||
-08 |
-35 |
500 |
|
||||||
-09 |
-36 |
80 |
0,60 |
Сталь 10Х17Н13М2Т |
|||||
-10 |
-37 |
100 |
|||||||
-11 |
-38 |
120 |
|||||||
-12 |
-39 |
160 |
|||||||
-13 |
-40 |
200 |
0,66 |
||||||
-14 |
-41 |
250 |
|||||||
-15 |
-42 |
320 |
|||||||
-16 |
-43 |
400 |
0,72 |
||||||
-17 |
-44 |
500 |

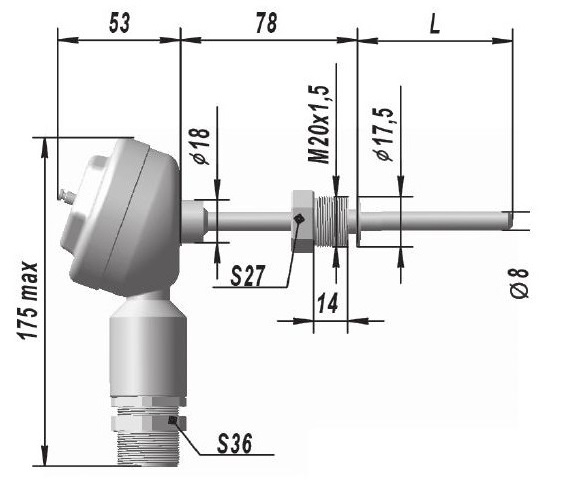

Рис.2 (Штуцер неподвижный) Схема 2. Условное давление 16 МПа Диапазон измеряемых температур -196…+500 °С |
||||
ТСП 9418 |
||||
КОНСТРУК-ТИВНОЕ ИСПОЛНЕ-НИЕ |
L, мм |
Масса, кг |
НСХ |
Материал защитной арматуры |
-54 |
120 |
0,75 |
100П Двойной |
Сталь 12Х18Н10Т |
-55 |
160 |
|||
-56 |
200 |
0,79 |
||
-57 |
250 |
|||
-58 |
320 |
|||
-59 |
400 |
0,82 |
||
-60 |
500 |
|||
ТСМ 9418 |
||||
КОНСТРУК-ТИВНОЕ ИСПОЛНЕ-НИЕ |
L, мм |
Масса, кг |
НСХ |
Материал защитной арматуры |
-61 |
120 |
0,60 |
50М |
Сталь 08Х13 |
-62 |
160 |
|||
-63 |
200 |
0,66 |
||
-64 |
250 |
|||
-65 |
320 |
|||
-66 |
400 |
0,72 |
||
-67 |
500 |
|||
-68 |
120 |
0,60 |
Сталь 10Х17Н13М2Т |
|
-69 |
160 |
|||
-70 |
200 |
0,66 |
||
-71 |
250 |
|||
-72 |
320 |
|||
-73 |
400 |
0,72 |
||
-74 |
500 |
|||
-75 |
120 |
0,60 |
100М |
Сталь 08Х13 |
-76 |
160 |
|||
-77 |
200 |
0,66 |
||
-78 |
250 |
|||
-79 |
320 |
|||
-80 |
400 |
0,72 |
||
-81 |
500 |
|||
-82 |
120 |
0,60 |
||
-83 |
160 |
Сталь 10Х17Н13М2Т |
||
-84 |
200 |
0,66 |
||
-85 |
250 |
|||
-86 |
320 |
|||
-87 |
400 |
0,72 |
||
-88 |
500 |
|||
-89 |
120 |
0,60 |
2000М |
Сталь 08Х13 |
-90 |
160 |
|||
-91 |
200 |
0,66 |
||
-92 |
250 |
|||
-93 |
320 |

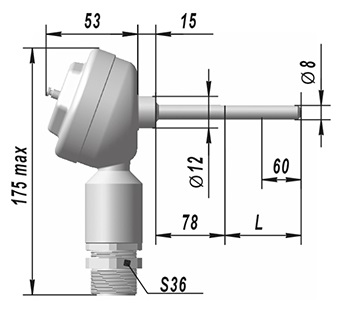

Рис. 4. Условное давление 1 МПа |
||||||
|
||||||
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
Мас-са, кг |
Схе-ма |
НСХ |
Материал защитной арматуры |
|
ТСП |
ТСМ |
|||||
-50… +200 |
-50…+150 |
|||||
-94 |
-126 |
160 |
0,50 |
2 |
50М |
Сталь 08Х13 |
-95 |
-127 |
200 |
|
|||
-96 |
-128 |
250 |
0,56 |
|||
-97 |
-129 |
320 |
|
|||
-98 |
-130 |
400 |
0,62 |
|||
-99 |
-131 |
500 |
|
|||
-100 |
-132 |
160 |
0,50 |
Сталь 10Х17Н13М2Т |
||
-101 |
-133 |
200 |
|
|||
-102 |
-134 |
250 |
0,56 |
|||
-103 |
-135 |
320 |
|
|||
-104 |
-136 |
400 |
0,62 |
|||
-105 |
-137 |
500 |
|
|||
-106 |
-138 |
160 |
0,50 |
100М |
Сталь 08Х13 |
|
-107 |
-139 |
200 |
|
|||
-108 |
-140 |
250 |
0,56 |
|||
-109 |
-141 |
320 |
|
|||
-110 |
-142 |
400 |
0,62 |
|||
-111 |
-143 |
500 |
|
|||
-112 |
-144 |
160 |
0,50 |
Сталь 10Х17Н13М2Т |
||
-113 |
-145 |
200 |
|
|||
-114 |
-146 |
250 |
0,56 |
|||
-115 |
-147 |
320 |
|
|||
-116 |
-148 |
400 |
0,62 |
|||
-117 |
-149 |
500 |
|
|||
-118 |
-150 |
1250 |
0,87 |
3 |
||
-119 |
-151 |
2000 |
1,12 |
|||
НСХ: 100П Двойной |
НСХ: 2000М |
L, мм |
Мас-са, кг |
|
|
Материал защитной арматуры |
-196…+500 |
-50…+150 |
|||||
Схема 2/2 |
Схема 2 |
|||||
-120 |
-152 |
160 |
0,50 |
|
|
Сталь 10Х17Н13М2Т |
-121 |
-153 |
200 |
|
|||
-122 |
-154 |
250 |
0,56 |
|||
-123 |
-155 |
320 |
||||
-124 |
|
400 |
0,62 |
|||
-125 |
|
500 |
Рис. 3 (Штуцер подвижный), условное давление 16 МПа |
|||||||
ТСП 9418, ТСМ 9418 |
|||||||
|
|||||||
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
Мас-са, кг |
Схе-ма |
НСХ |
Диапа-зон измеряе-мых темпера-тур, °С |
Материал защитной арматуры |
|
ТСП |
|
||||||
-156 |
120 |
0,75 |
2/2 |
100П Двой-ной |
-196…+500 |
Сталь 12Х18Н10Т |
|
-157 |
160 |
||||||
-158 |
200 |
||||||
-159 |
250 |
0,79 |
|||||
-160 |
320 |
||||||
-161 |
400 |
0,82 |
|||||
-162 |
500 |
||||||
ТСП |
ТСМ |
|
|||||
-196 |
-163 |
120 |
0,60 |
2 |
50П |
-50…+150 |
Сталь 08Х13 |
-197 |
-164 |
160 |
|||||
-198 |
-165 |
200 |
0,66 |
||||
-199 |
-166 |
250 |
|||||
-200 |
-167 |
320 |
|||||
-201 |
-168 |
400 |
0,72 |
||||
-202 |
-169 |
500 |
|||||
-203 |
-170 |
120 |
0,60 |
Сталь 10Х17Н13М2Т |
|||
-204 |
-171 |
160 |
|||||
-205 |
-172 |
200 |
0,66 |
||||
-206 |
-173 |
250 |
|||||
-207 |
-174 |
320 |
|||||
-208 |
-175 |
400 |
0,72 |
||||
-209 |
-176 |
500 |
|||||
-210 |
-177 |
120 |
0,60 |
100П |
Сталь 08Х13 |
||
-211 |
-178 |
160 |
|||||
-212 |
-179 |
200 |
0,66 |
||||
-213 |
-180 |
250 |
|||||
-214 |
-181 |
320 |
|||||
-215 |
-182 |
400 |
0,72 |
||||
-216 |
-183 |
500 |
|||||
-217 |
-184 |
120 |
0,60 |
Сталь 10Х17Н13М2Т |
|||
-218 |
-185 |
160 |
|||||
-219 |
-186 |
200 |
0,66 |
||||
-220 |
-187 |
250 |
|||||
-221 |
-188 |
320 |
|||||
-222 |
-189 |
400 |
0,72 |
||||
-223 |
-190 |
500 |
|||||
-224 |
-191 |
120 |
0,60 |
2000П |
Сталь 08Х13 |
||
-225 |
-192 |
160 |
|||||
-226 |
-193 |
200 |
0,66 |
||||
-227 |
-194 |
250 |
|||||
-228 |
-195 |
320 |

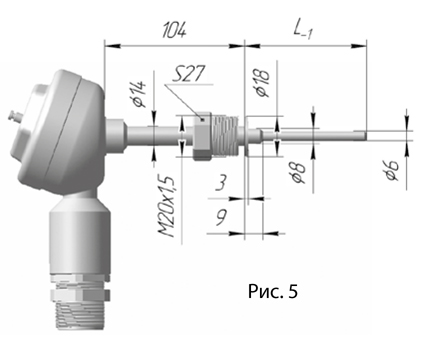

Рис. 5 |
||
|
||
Класс допуска В, схема 2, |
||
Диапазон измеряемых температур -50...+150 °C Материал защитной арматуры: сталь 12Х18Н10Т |
||
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
L, мм |
|
ТСП |
ТСМ |
|
НСХ: 50П |
НСХ: 50М |
|
α=0,00391°C-1 |
α=0,00428 °C-1 |
|
-229 |
-245 |
300 |
-230 |
-246 |
320 |
-231 |
-247 |
330 |
-232 |
-248 |
360 |
-233 |
-249 |
380 |
-234 |
-250 |
400 |
-235 |
-251 |
420 |
-236 |
-252 |
735 |
НСХ: 100П |
НСХ: 100М |
|
-237 |
-253 |
300 |
-238 |
-254 |
320 |
-239 |
-255 |
330 |
-240 |
-256 |
360 |
-241 |
-257 |
380 |
-242 |
-258 |
400 |
-243 | -259 | 420 |
-244 | -260 | 735 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Термопреобразователь сопротивления ТСП 9418-02»,
«Термопреобразователь сопротивления ТСМ 9418-62».
При заказе уточняйте - с комплектом монтажных частей или без него.
