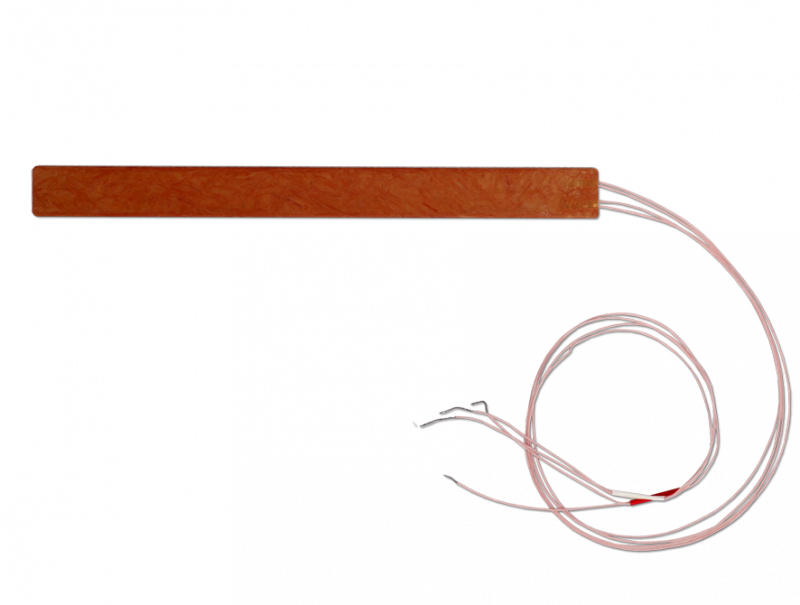

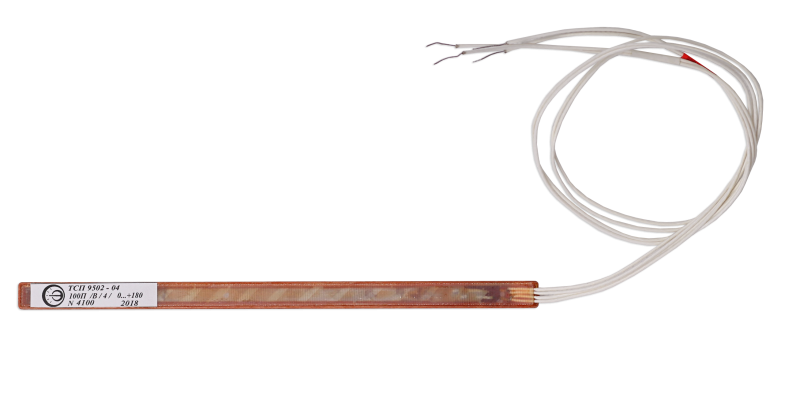

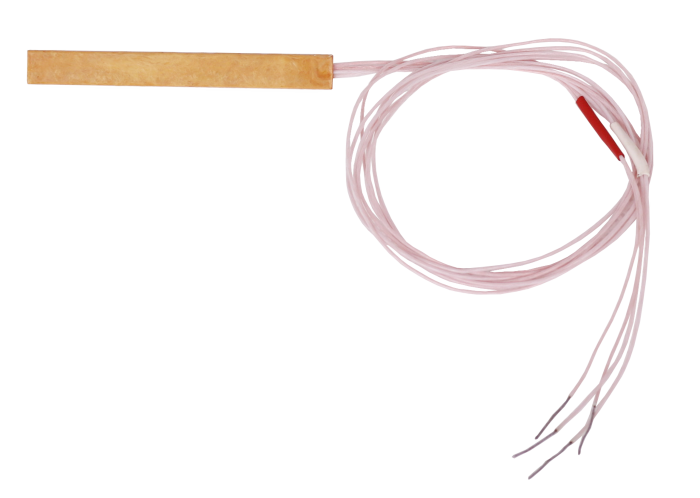

Термопреобразователи сопротивления платиновые ТСП 9502 и медные ТСМ 9502
для измерения температуры обмоток электрических машин.
| ТУ 4211-093-02566540-2011
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9502 |
ТСМ 9502 |
диапазон измеряемых температур, °C |
0…+180 |
0…+180 * |
номинальная статическая характеристика (НСХ) |
50П; 100П |
50М; 100М |
класс допуска |
В |
В; С |
время термической реакции, с |
12 |
|
степень защиты от пыли и воды |
IP51 |
|
материал корпуса |
ДСВ-2-0 |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391; (1,3910) |
0,00428; (1,4280) |
устойчивость к вибрации |
F3 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,009…0,019 |
|
средняя наработка до отказа, ч, не менее |
200 000 |
|
* см. таблицы конструктивных исполнений |
Может устанавливаться в пазах статора.

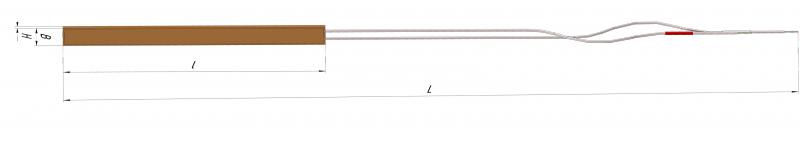

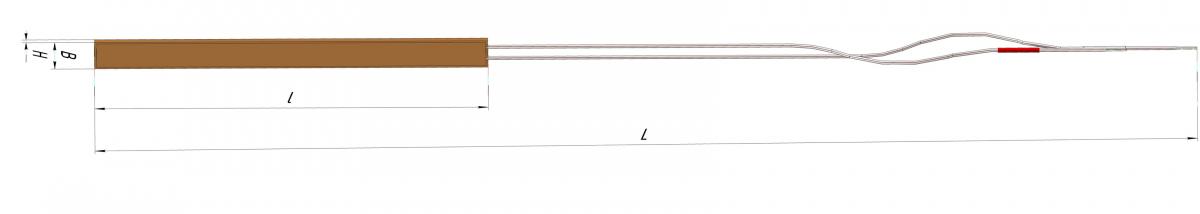

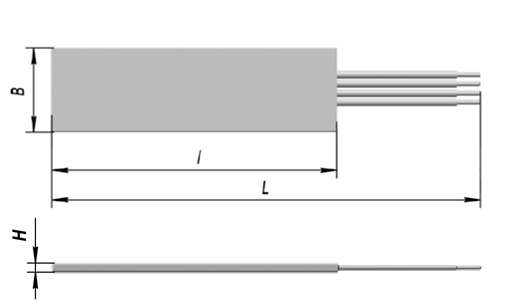

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
НСХ |
Пробивное напряжении, кВ |
Класс допуска |
Диапазон измеряемых температур, °C |
Масса, кг |
|||
l |
L |
B |
H |
||||||
ТСП 9502 |
|||||||||
-00 |
60 |
510 |
25 |
2+0,3 |
100П |
1,5 |
В |
0...+180 |
0,009 |
-01 |
190 |
640 |
10 |
0,010 |
|||||
-02 |
190 |
17 |
0,015 |
||||||
-03 |
60 |
510 |
25 |
3* |
0,010 |
||||
-04 |
190 |
640 |
10 |
0,012 |
|||||
-05 |
190 |
17 |
0,017 |
||||||
-06 |
60 |
550 |
6,8 |
2,2+0,1 |
50П |
1,5 |
0,007 |
||
-07 |
60 |
6,8 |
100П |
0,008 |
|||||
-08 |
60 |
510 |
17 |
2+0,3 |
0,008 |
||||
-09 |
160 |
610 |
10 |
0,01 |
|||||
ТСМ 9502 |
|||||||||
-00 |
60 |
510 |
25 |
2+0,3 |
50П |
1,5 |
С |
0...+180 |
0,010 |
-01 |
190 |
640 |
10 |
0,013 |
|||||
-02 |
190 |
17 |
0,018 |
||||||
-03 |
60 |
510 |
25 |
В |
0...+180 |
0,010 |
|||
-04 |
190 |
640 |
10 |
0,013 |
|||||
-05 |
190 |
17 |
0,018 |
||||||
-06 |
60 |
510 |
25 |
100П |
0,012 |
||||
-07 |
190 |
640 |
10 |
0,015 |
|||||
-08 |
190 |
17 |
0,019 |
||||||
-09 |
60 |
510 |
25 |
С |
0...+180 |
0,012 |
|||
-10 |
190 |
640 |
10 |
0,015 |
|||||
-11 |
190 |
17 |
0,019 |
||||||
-12 |
90 |
540 |
17 |
50П |
0,013 |
||||
* Амплитудное значение |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9502 -01 ТУ 4211-093-02566540-2011»
Группа Компаний Ракурс выражает Вам свою искреннюю благодарность за результаты сотрудничества на протяжении вот уже более 15 лет. За весь этот период мы хотели бы отметить Вашу компетентность, оперативность и большой профессионализм.
Неизменно высокое качество продукции, поставляемой Вашей компанией, прекрасно зарекомендовало себя не только у нас, но и у многих наших партнёров.
Мы ценим честность, ответственность и порядочность в соблюдении своих обязательств, которые мы отмечали в течение всего времени нашего сотрудничества.
Так же не можем не отметить отличную работу отдела маркетинга и хотели бы выразить им благодарность за оперативность, клиентоориентированность и искренне желание помочь в решении тех сложных вопросов, которые неизбежно
возникают у нас с учётом специфики нашего производства.
Выражаем уверенность, что взаимоотношения между нашими компаниями будут и дальше развиваться на том же высоком уровне и находить всё больше точек соприкосновения для расширения нашего дальнейшего сотрудничества.
С уважением,
Генеральный директор ООО «Ракурс-инжиниринг»

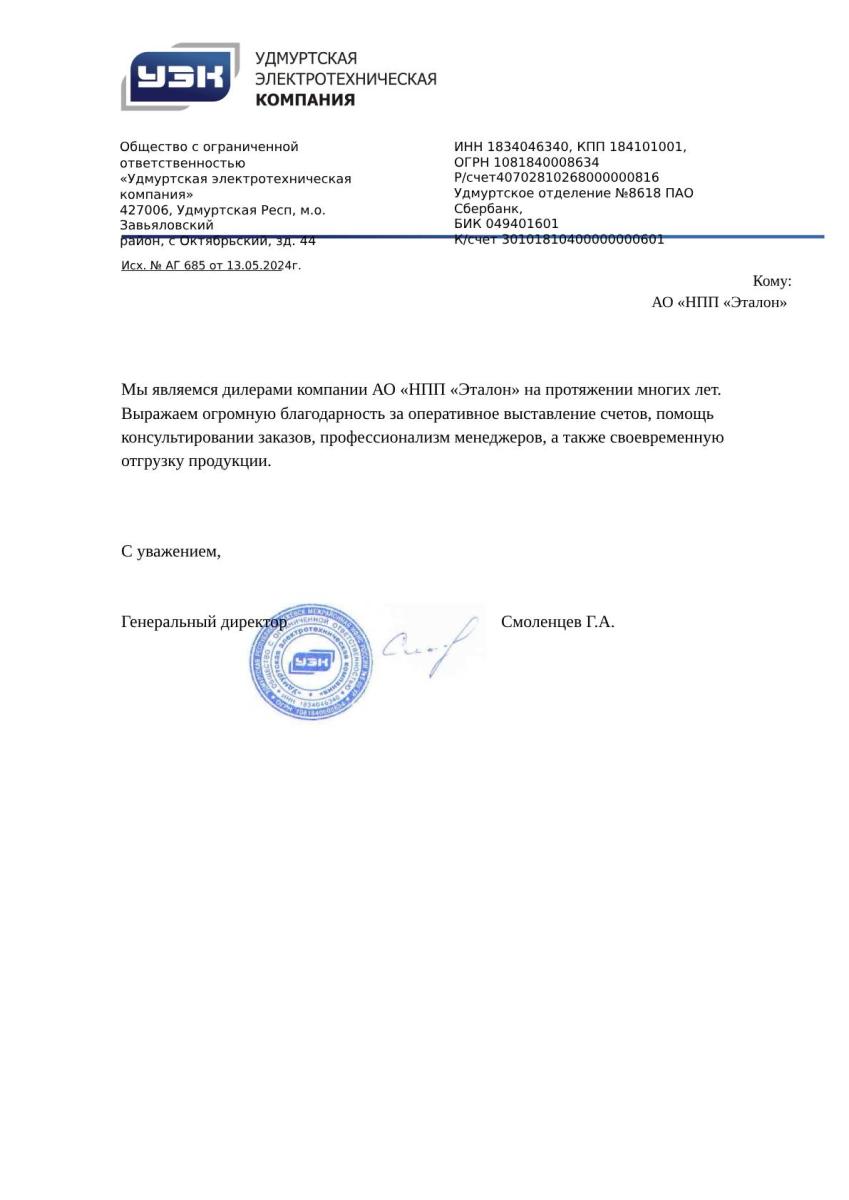

Мы являемся дилерами компании АО «НПП «Эталон» на протяжении многих лет. Выражаем огромную благодарность за оперативное выставление счетов, помощь консультировании заказов, профессионализм менеджеров, а также своевременную отгрузку продукции.
АО «НПП «Эталон» более 10 лет является партнером ООО «Электротяжмаш-Привод».
За все время сотрудничества завод зарекомендовал себя надёжным и стабильным партнером по поставке инструментов и приборов для измерения, тестирования и навигации, обеспечивая гибкий подход к потребностям Заказчика, высокую оперативность и надежность.
АО «НПП «Эталон» и его сотрудники, которые являются важным активом компании, в полной мере соответствует таким критериям как:
- Ответственное отношение к требованиям Заказчика,
- Оперативность поставок,
- Гибкая ценовая политика,
- Безотказность выполнения гарантийных обязательств.
Отдельно хотим отметить Алину Сергеевну Серкову за профессионализм, умение в кратчайшие сроки решать актуальные вопросы и не безразличное отношение к Заказчику.
Надеемся на сохранение сложившихся деловых отношений и взаимовыгодного сотрудничества.
И.о. зам. генерального директора по снабжению и транспорту Е.А. Сычева
Вопросы - Ответы
Сергей (не проверено)
Какое сечение проводов?
Какой тип проводов (марка, ТУ)?
etalon
Для изготовления выводов ТСП (ТСМ) 9502 применяется провод МГТФ 0,2.
МГТФ - провод с медной жилой с изоляцией из запеченных пленок фторопласта-4, сечение 0,2 кв.мм.
ТУ 16-505.185-71
Екатерина (не проверено)
Сертифицированы ТСМ 9502-01 для Республики Казахстан?
etalon
На данный момент не сертифицированы, в связи с разницей в законодательной базе стран.
Возможно в 2021г. ситуация разрешиться.
Екатерина (не проверено)
Добрый день.
есть ли принципиальное отличие в датчиках ТСП 9502-01 и ТСП 9502-04 НСХ 100П ?
etalon
Добрый день, Екатерина!
Разница в пробивном напряжении (исполнение 01: 1,5 кВ; исполнение 04: 3) и разница в цене (в 362р.)
Павел (не проверено)
Подскажите параметр активного сопротивления датчика ТСП-9502.
etalon
Добрый день! Все характеристики соответствуют ГОСТ 6651.
