Преобразователи термоэлетрические ТХА 9311, ТХК 9311

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры твердых тел, корпусов и головок червячных прессов, а также для измерения температуры при переработке пластических масс и резиновых смесей.

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9311

ТХК 9311

диапазон измеряемых температур, °C

-40...+400

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

2

показатель тепловой инерции, с

8, 10

степень защиты от пыли и воды

IP20

материал защитной арматуры

ДКРХМ 0,5 НХ 9,5 НМцАК 2-2-1-2

ДКРХМ 0,5 НХ 9,5 МНМц 43-0,5.2

исполнение рабочего спая

изолирован, не изолирован

устойчивость к вибрации

группа исп. N3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

50 000
  • средняя наработка до отказа для 300°C - 50 000 ч
  • крепление - штуцер М16 х 1,5; М20 х 1,5
Приложение. Описание типа.
Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11
Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 46538-11
https://fgis.gost.ru/fundmetrology/registry/4/items/357589

Преобразователи термоэлетрические ТХА 9311, ТХК 9311

 Исполнение рабочего спая - НЕ ИЗОЛИРОВАН

 Показатель тепловой инерции: 8 с

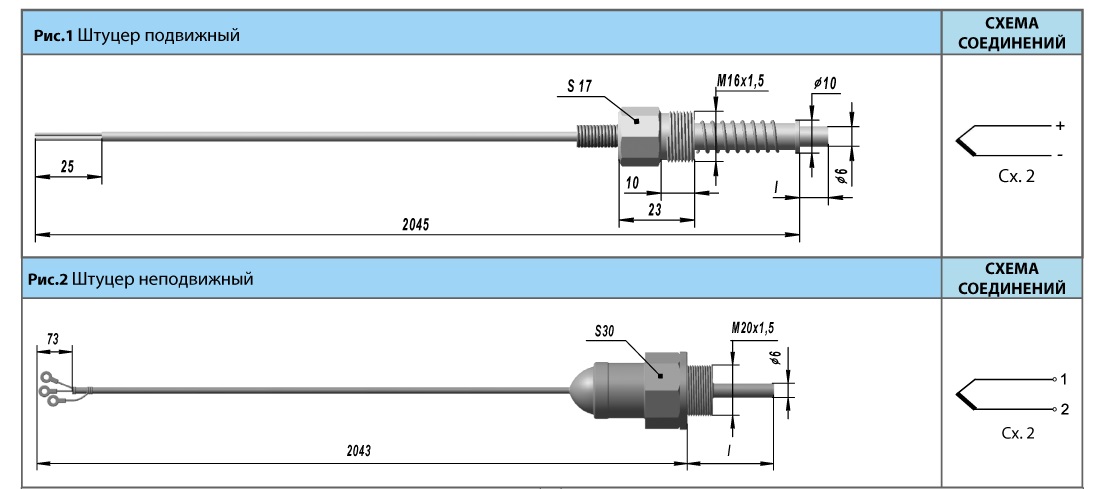

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

l, мм

Мас-са, кг

Диапазон измеряе-мых темпера-тур,°С

ТХА 9311

ТХК 9311

-00

-00

1

10

0,170

-40…+400

-01

-01

32

-02

-02

60

0,190

-03

-03

100

-04

-04

120

-05

-05

160

-06

-06

200

0,220

-07

-07

250

-08

-08

320

-09

-09

2



60

0,255

-40…+350

-10

-10

100

0,260

-11

-11

105

0,263

-12

-12

120

0,265

-13

-13

160

0,271

-14

-14

200

0,277

-15

-15

250

0,286

-16

-16

320

0,297



Исполнение рабочего спая - НЕ ИЗОЛИРОВАН

Показатель тепловой инерции: 8 с

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

l, мм

Мас-са, кг

Диапазон измеряемых температур,°С

ТХА 9311

ТХК 9311

-34

-34

3

30

0,210

-40…350

-35

-35

4



Исполнение рабочего спая - ИЗОЛИРОВАН

Показатель тепловой инерции: 10 с

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

l, мм

Мас-са, кг

Диапазон измеряе-мых темпера-тур,°С

ТХА 9311

ТХК 9311

-17

-17

1

10

0,170

-40…+400

-18

-18

32

-19

-19

60

0,190

-20

-20

100

-21

-21

120

-22

-22

160

-23

-23

200

0,220

-24

-24

250

-25

-25

320

-26

-26

2



60

0,255

-40…+350

-27

-27

100

0,260

-28

-28

105

0,263

-29

-29

120

0,265

-30

-30

160

0,271

-31

-31

200

0,277

-32

-32

250

0,286

-33

-33

320

0,297
Преобразователи термоэлетрические ТХА 9311, ТХК 9311

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХК 9311-03  У2  ТУ 4211-088-02566540-2010»

            1            2                   3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
