Преобразователи термоэлектрические ТХА 9312, ТХК 9312

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру; твердых тел (металла); газа МЭА раствора установок получения серы, доочистки газа от H2S.

| ТУ 4211-088-02566540-2010


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9312

ТХК 9312

диапазон измеряемых температур, °C

-40...+900

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

1, 2

показатель тепловой инерции, с

8,20,40

8,20,40,50

степень защиты от пыли и воды

IP55

материал защитной арматуры

Ст. 08Х20Н14С2 Ст. 12Х18Н10Т

Ст. 12Х18Н10Т Ст. 08Х18Н10Т

исполнение рабочего спая

+ , -

устойчивость к вибрации

Рис. 4, рис.5 - группа исп. L3 Рис.1, рис.2, рис.3 - группа исп. N3

устойчивость к вибрации

группа исп. N3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

50 000

  • для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру (рис.1, 2, 3);
  • твердых тел (металла) (рис.4, 5);
  • газа МЭА раствора установок получения серы, доочистки газа от H2S (рис.2).

Преобразователи ТХА(ХК) 9312 имеющие диаметр погружной части 10 мм могут быть выполнены с антикоррозийным покрытием - фторопласт (на длину не более 1200мм), для измерения температуры в кислых и щелочных средах при температуре до +200°С.
Инерционность при этом увеличивается до 100 с.

Приложение. Описание типа
Сертифицированы в Республике Казахстан №KZ.02.03.07452-2022/46538-11
Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 46538-11
https://fgis.gost.ru/fundmetrology/registry/4/items/357589

Передвижной штуцер для рис.1 заказывается отдельно (раздел "Узлы и детали для ремонта и монтажа датчиков температуры").

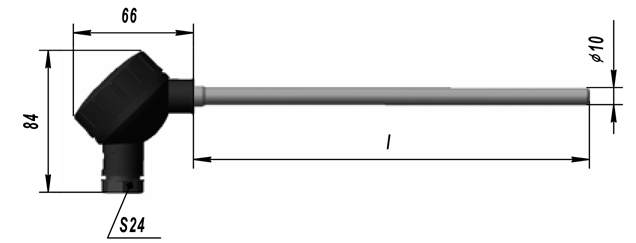

Рис.1 ТХА 9312, Ру=0,4 МПа.

Исполнение рабочего спая - ИЗОЛИРОВАН;

Показатель тепловой инерции без защитной гильзы, с - не более 40

КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ

l, мм

Схема

Материал защитной арматуры

Диапазон измеряе-мых темпера-тур,°С

Класс допуска - 1

Класс допуска - 2

.047-02

.048-01

320

Сх.2

Сталь 12Х18Н10Т или Сталь 08Х20Н14С2



-40…+600

-12

-07

500

-22

-13

800

-32

-19

1000

-42

-25

1250

-52

-31

1600

-62

-37

2000

-04

-02

320

Сталь 08Х20Н14С2

-40…+900

-14

-08

500

-24

-14

800

-34

-20

100

-44

-26

1250

-54

-32

1600

-64

-38

2000

-07

-04

320

Сх.4

Сталь 12Х18Н10Т или Сталь 08Х20Н14С2

-40…+600

-17

-10

500

-27

-16

800

-37

-22

1000

-47

-28

1250

-57

-37

1600

-67

-40

2000

-09

-05

320

Сталь 08Х20Н14С2

-40…+900

-19

-11

500

-29

-17

800

-39

-23

1000

-49

-29

1250

-59

-35

1600

-69

-41

2000

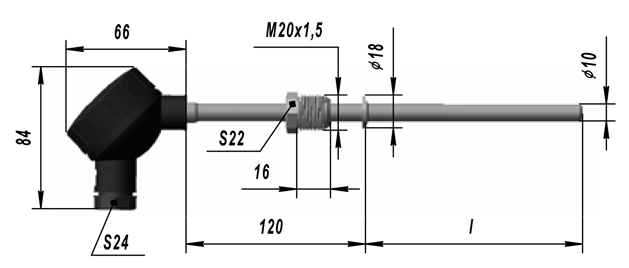

Рис.2 ТХА 9312, Ру=6,3 МПа. Штуцер подвижный

Исполнение рабочего спая - ИЗОЛИРОВАН;

Показатель тепловой инерции с защитной гильзой, с - не более 120;

Показатель тепловой инерции без защитной гильзы, с - не более 40

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схе-ма

Материал защитной арматуры

Диапазон измеряе-мых темпера-тур,°С

Класс допуска - 1

Класс допуска - 2

.047-02

.048-01

120

Сх.2

Сталь 12Х18Н10Т



-40…+600

-12

-07

160

-22

-13

200

-32

-19

250

-42

-25

320

-52

-31

400

-62

-37

500

-72

-43

630

-82

-49

800

-92

-55

1000

-04

-02

120

Сталь 08Х20Н14С2

-40…+900

-14

-08

160

-24

-14

200

-34

-20

250

-44

-26

320

-54

-32

400

-64

-38

500

-74

-44

630

-84

-50

800

-94

-56

1000

-07

-04

120

Сх.4

Сталь 12Х18Н10Т

-40…+600

-17

-10

160

-27

-16

200

-37

-22

250

-47

-28

320

-57

-37

400

-67

-40

500

-77

-56

630

-87

-52

800

-97

-58

1000

-09

-05

120

Сталь 08Х20Н14С2

-40…+900

-19

-11

160

-29

-17

200

-39

-23

250

-49

-29

320

-59

-35

400

-69

-41

500

-79

-47

630

-89

-53

800

-99

-59

1000

.049-02

.049-31

1250

Сх.2

Сталь 12Х18Н10Т



-40…+600

-12

-37

1600

-22

-43

2000

-04

-32

1250

Сталь 08Х20Н14С2

-40…+900

-14

-38

1600

-24

-44

2000

-07

-34

1250

Сх.4

Сталь 12Х18Н10Т



-40…+600

-17

-40

1600

-27

-46

2000

-09

-35

1250

Сталь 08Х20Н14С2

-40…+900

-19

-41

1600

-29

-47

2000

-48

-61

120

Сталь 10Х17Н13М2Т

-40…+400

-49

-62

160

-50

-63

200

-51

-64

250

-52

-65

320

-53

-66

400

-54

-67

500

-55

-68

630

-56

-69

800

-57

-70

1000

-58

-71

1250

-59

-72

1600

-60

-73

2000

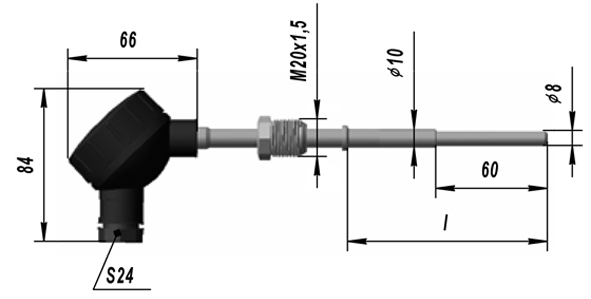

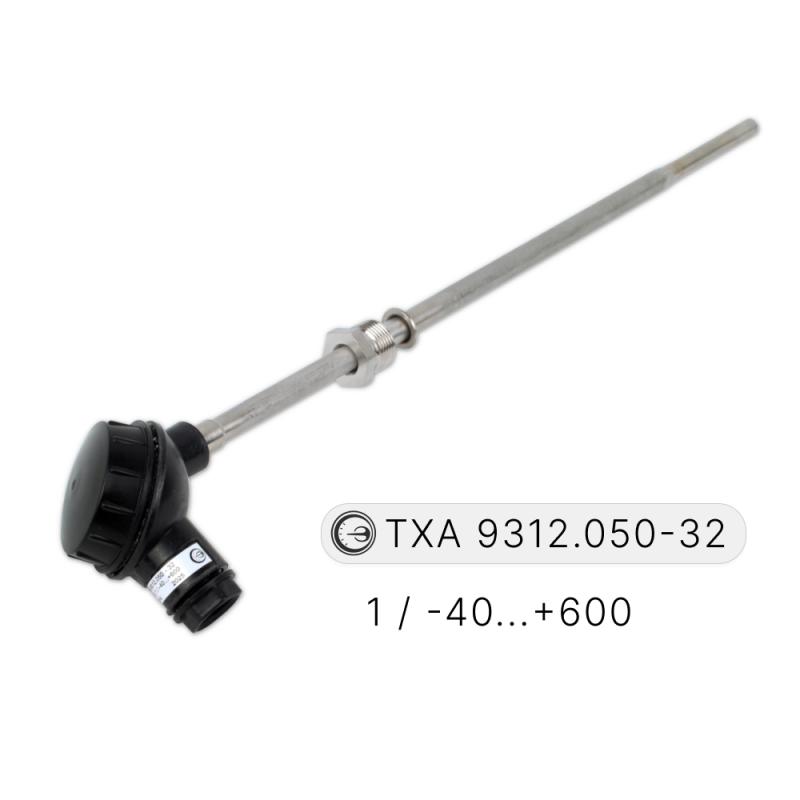

Рис.3 ТХА 9312, Ру=6,3 МПа. Штуцер подвижный

(Остальное см. рис. 2)

Исполнение рабочего спая - ИЗОЛИРОВАН;

Показатель тепловой инерции с защитной гильзой, с - не более 60;

Показатель тепловой инерции без защитной гильзы, с - не более 20

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схе-ма

Материал защитной арматуры

Диапазон измеряе-мых темпе-ратур,°С

Класс допуска - 1

Класс допуска - 2

.050-02

.051-01

120

Сх.2

Сталь 12Х18Н10Т



-40…+600

-12

-07

160

-22

-13

200

-32

-19

250

-42

-25

320

-52

-31

400

-62

-37

500

-72

-43

630

-82

-49

800

-92

-55

1000

-04

-02

120

Сталь 08Х20Н14С2

-40…+900

-14

-08

160

-24

-14

200

-34

-20

250

-44

-26

320

-54

-32

400

-64

-38

500

-74

-44

630

-84

-50

800

-94

-56

1000

-07

-04

120

Сх.4

Сталь 12Х18Н10Т

-40…+600

-17

-10

160

-27

-16

200

-37

-22

250

-47

-28

320

-57

-37

400

-67

-40

500

-77

-56

630

-87

-52

800

-97

-58

1000

-09

-05

120

Сталь 08Х20Н14С2

-40…+900

-19

-11

160

-29

-17

200

-39

-23

250

-49

-29

320

-59

-35

400

-69

-41

500

-79

-47

630

-89

-53

800

-99

-59

1000



 Рис.3 ТХА 9312 (Остальное см. рис. 2)

Исполнение рабочего спая — НЕ ИЗОЛИРОВАН;

Показатель тепловой инерции с защитной гильзой, с - не более 40;

Показатель тепловой инерции без защитной гильзы, с - не более 8

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схема

Материал защитной арматуры

Диапазон измеряемых температур,°С

Класс допуска - 1

Класс допуска - 2

.052-02

.052-01

120

Сх.2

Сталь 12Х18Н10Т



-40…+600

-12

-07

160

-22

-13

200

-32

-19

250

-42

-25

320

-52

-31

400

-62

-37

500

-72

-43

630

-82

-49

800

-92

-55

1000

-04

-02

120

Сталь 08Х20Н14С2

-40…+900

-14

-08

160

-24

-14

200

-34

-20

250

-44

-26

320

-54

-32

400

-64

-38

500

-74

-44

630

-84

-50

800

-94

-56

1000

-07

-04

120

Сх.4

Сталь 12Х18Н10Т

-40…+600

-17

-10

160

-27

-16

200

-37

-22

250

-47

-28

320

-57

-37

400

-67

-40

500

-77

-56

630

-87

-52

800

-97

-58

1000

-09

-05

120

Сталь 08Х20Н14С2

-40…+900

-19

-11

160

-29

-17

200

-39

-23

250

-49

-29

320

-59

-35

400

-69

-41

500

-79

-47

630

-89

-53

800

-99

-59

1000

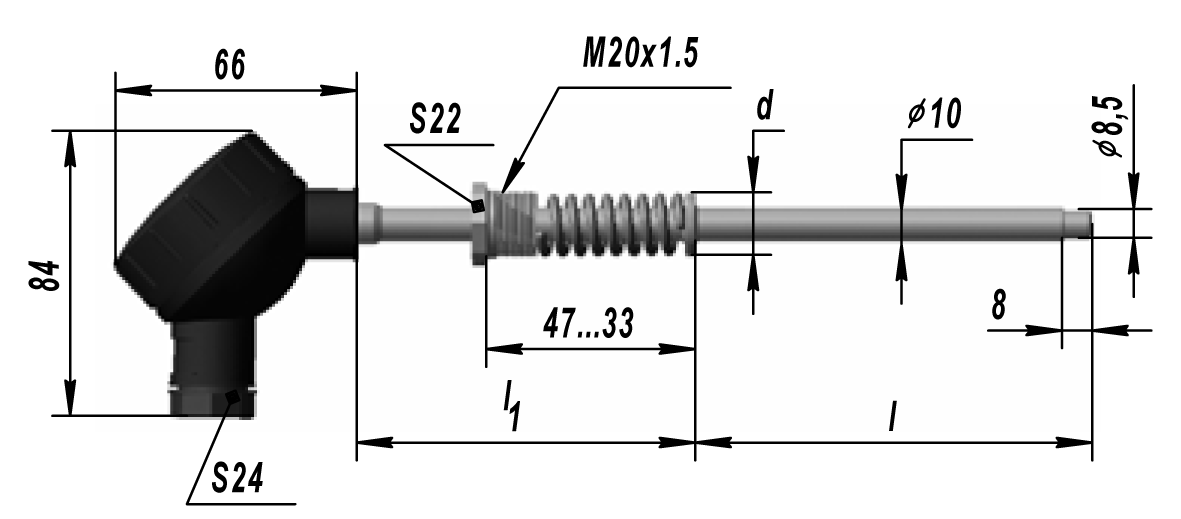

Рис. 4 ТХА 9312 Штуцер подвижный

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН;

Показатель тепловой инерции , с - не более 8;

Материал защитной арматуры - Сталь 12Х18Н10Т

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

l 1 , мм

d, мм

Схема

Диапазон измеряемых температур,°С

Класс допуска - 1

Класс допуска - 2

.054-39

.054-73

10

100

14

Сх.2

-40…+400

-12

-07

20

80

18

-22

-13

40

120

-32

-19

80

80

-42

-25

80

160

-52

-31

100

160

-62

-37

160

100

-72

-43

200

200

-82

-49

250

160

-92

-55

320

80

-04

-02

320

320

-40…+600

-14

-08

400

250

-24

-14

500

120

-34

-20

630

170

-44

-26

800

200

.055-03

.055-09

1000

200

-04

-10

1250

-05

-11

1600

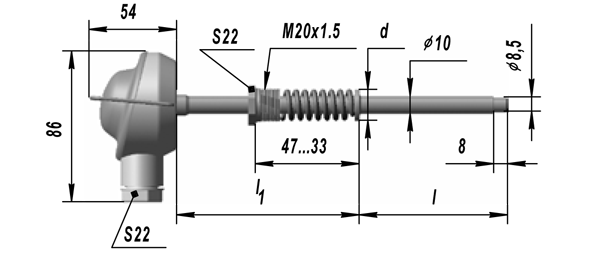

Рис. 5 ТХА 9312 Штуцер подвижный

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН;

Показатель тепловой инерции , с - не более 8;

Материал защитной арматуры - Сталь 12Х18Н10Т (АЛЮМИНИЕВАЯ ГОЛОВКА)

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

l 1 , мм

d, мм

Схема

Диапазон измеряемых температур,°С

Класс допуска - 1

Класс допуска - 2

-

.070-00

10

100

14

Сх.2=4

-40…+400

-01

20

80

18

-02

40

120

-03

80

80

-04

80

160

-05

100

160

-06

160

100

-07

200

200

-08

250

160

-09

320

80

-10

320

320

-40…+600

-11

400

250

-12

500

120

-13

630

170

-14

800

200

-15

1000

-16

1250

-17

1600

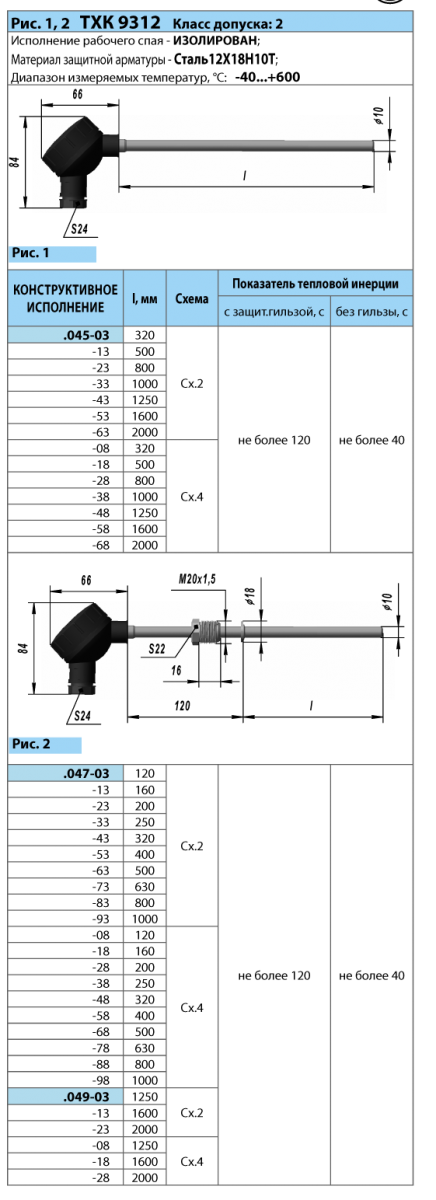

Рис. 1, 2 ТХК 9312 Класс допуска: 2

Исполнение рабочего спая - ИЗОЛИРОВАН;

Материал защитной арматуры - Сталь12Х18Н10Т;

Диапазон измеряемых температур -40...+600°C

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схема

Показатель тепловой инерции

с защит. гильзой, с

без гильзы, с

.045-03

320

Сх.2

не более 120

не более 40

-13

500

-23

800

-33

1000

-43

1250

-53

1600

-63

2000

-08

320

Сх.4

-18

500

-28

800

-38

1000

-48

1250

-58

1600

-68

2000

.047-03

120

Сх.2

не более 120

не более 40

-13

160

-23

200

-33

250

-43

320

-53

400

-63

500

-73

630

-83

800

-93

1000

-08

120

Сх.4

-18

160

-28

200

-38

250

-48

320

-58

400

-68

500

-78

630

-88

800

-98

1000

.049-03

1250

Сх.2

-13

1600

-23

2000

-08

1250

Сх.4

-18

1600

-28

2000



Рис. 3 ТХК 9312

Исполнение рабочего спая - ИЗОЛИРОВАН;

Материал защитной арматуры - Сталь12Х18Н10Т;

Диапазон измеряемых температур -40...+600°C

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схе-ма

Показатель тепловой инерции

с защит. гильзой, с

без гильзы, с

.050-03

120

Сх.2

не более 60

не более 20

-13

160

-23

200

-33

250

-43

320

-53

400

-63

500

-78

630

-88

800

-98

1000

-08

120

Сх.4

-18

160

-28

200

-38

250

-48

320

-58

400

-68

500

-78

630

-88

800

-98

1000



Рис. 3 ТХК 9312

Класс допуска: 2

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН;

Материал защитной арматуры - Сталь12Х18Н10Т;

Диапазон измеряемых температур -40...+600°C

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

Схема

Показатель тепловой инерции

с защит. гильзой, с

без гильзы, с

.052-03

120

Сх.2

не более 40

не более 8

-13

160

-23

200

-33

250

-43

320

-53

400

-63

500

-78

630

-88

800

-98

1000

-08

120

Сх.4

-18

160

-28

200

-38

250

-48

320

-58

400

-68

500

-78

630

-88

800

-98

1000



Рис. 4 ТХК 9312:

Класс допуска: 2

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН;

Материал защитной арматуры - Сталь12Х18Н10Т,

Показатель тепловой инерции - не более 8 с

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

l 1 , мм

d, мм

Схема

Диапазон измеряемых температур,°С

.054-13

10

100

14

Сх.2

-40…+400

-14

20

80

18

-15

40

120

-16

80

80

-17

80

160

-18

100

160

-19

160

100

-20

200

200

-21

250

160

-22

320

80

-23

320

320

-40…+600

-24

400

250

-25

500

120

-58

630

170

-59

800

200



Рис. 5 ТХК 9312:

Класс допуска: 2

Исполнение рабочего спая - НЕ ИЗОЛИРОВАН;

Материал защитной арматуры - Сталь12Х18Н10Т,

Показатель тепловой инерции , с - не более 8

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

l, мм

l 1 , мм

d, мм

Схема

Диапазон измеряемых температур,°С

.070-18

10

100

14

Сх.4

-40…+400

-19

20

80

18

-20

40

120

-21

80

80

-22

80

160

-23

100

160

-24

160

100

-25

200

200

-26

250

160

-27

320

80

-28

320

320

-29

400

250

-30

500

120

-31

630

170

-32

800

200

-33

1000

-34

1250

-35

1600
Преобразователи термоэлектрические ТХА 9312, ТХК 9312
Преобразователи термоэлектрические ТХА 9312, ТХК 9312
Преобразователи термоэлектрические ТХА 9312, ТХК 9312
Преобразователи термоэлектрические ТХА 9312, ТХК 9312

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

Преобразователи термоэлектрические ТХА 9312, ТХК 9312
26.04.24
ТОО «Kaz Supply Region»

Настоящим письмом выражаем Вам благодарность и высоко оцениваем результаты сотрудничества на протяжение нескольких лет. На сегодняшний день продукция Вашего предприятия поставляется и эксплуатируется на многих энергетических предприятиях Казахстана, а качественные и технические показатели продукции превосходят заявленные. Особо хочется отметить работу и взаимодействие с отделом маркетинга за гибкий подход к неизбежно возникшим нестандартным ситуациям, что в свою очередь подтверждает высокую профессиональную квалификацию сотрудников. Надеемся и в дальнейшем развивать наши партнерские взаимоотношения и сотрудничество в продвижении продукции АО «НПП «Эталон».

Преобразователи термоэлектрические ТХА 9312, ТХК 9312

Раскрытие информации
Политика обработки персональных данных
Top.Mail.Ru

© 2009-2020 АО "НПП "ЭТАЛОН"

Сайт разработан IT-company ASMART
