Преобразователи термоэлектрические хромель-алюмелевые ТХА 0002 хромель-копелевые ТХК 0002
для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0002 |
ТХК 0002 |
|
диапазон измеряемых температур, °C |
-40…+1000 |
-40…+600 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
1 |
|
|
степень защиты от пыли и воды: |
IP52 |
|
|
материал защитной арматуры |
Ст.12Х18Н10Т |
|
|
исполнение рабочего спая |
Не изолирован |
|
|
диапазон условных давлений, МПа |
0,4 |
|
|
устойчивость к вибрации |
группа исп. N3 |
|
|
вид климатического исполнения |
У2, У2 |
|
|
средняя наработка до отказа, ч |
35 000 |
|
Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 46538-11
https://fgis.gost.ru/fundmetrology/registry/4/items/357589
|

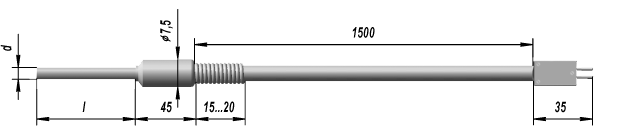

Рис.1 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |

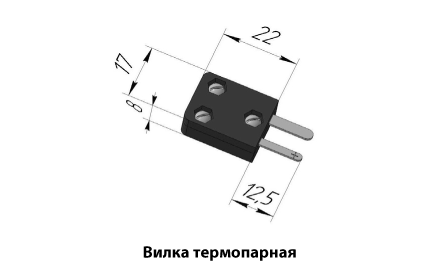

СХЕМА СОЕДИНЕНИЙ |
|
|
|
ТХА 0002 |
ТХК 0002 |
||
|
-06 |
-22 |
500 |
|
|
|
-07 |
-23 |
1000 |
||
|
-08 |
-24 |
1500 |
||
|
-09 |
-25 |
2000 |
||
|
-10 |
-26 |
3000 |
||
|

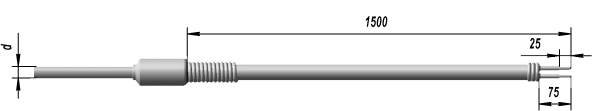

Рис.2 |
ТХА 0002 |
ТХК 0002 |
l, мм |
СХЕМА СОЕДИНЕНИЙ |
|
|
-11 |
-27 |
500 |
|
|
-12 |
-28 |
1000 |
||
|
-13 |
-29 |
1500 |
||
|
-14 |
-30 |
2000 |
||
|
-15 |
-31 |
3000 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 0002-06 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
