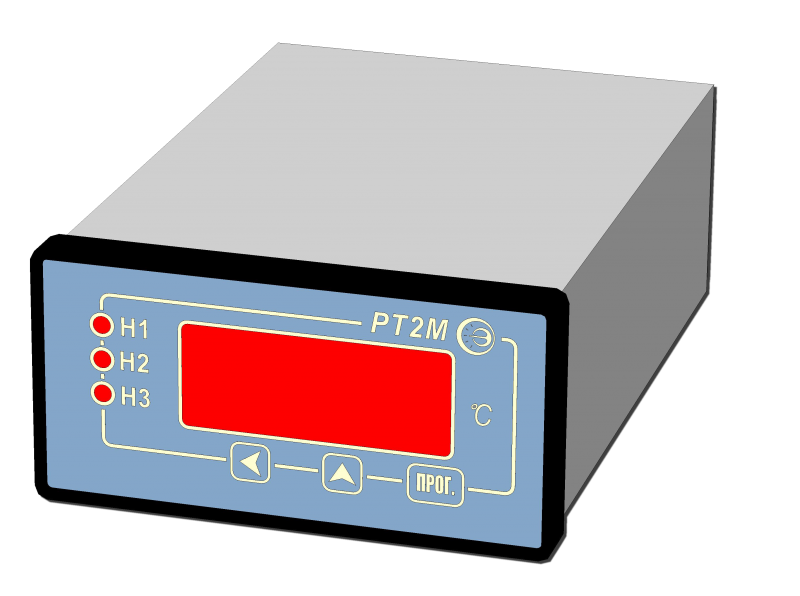

Регуляторы температуры РТ2М

Скачать PDF
Цена и срок изготовления
по запросу

предназначены для измерения, индикации и регулирования температуры различных объектов и процессов.



| ДДШ 2.821.145 ТУ



НАЗНАЧЕНИЕ:

Микропроцессорные регуляторы температуры РТ2М предназначены для измерения, индикации и регулирования температуры различных объектов и процессов.

ВЫХОДНЫЕ УСТРОЙСТВА:
2 независимые контактные группы реле - ~242 В, 5 А
1 транзисторный ключ - =12 В, 15 мА



ОСНОВНЫЕ ФУНКЦИИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РЕГУЛЯТОРА:

  • позиционное регулирование от двух независимых реле и транзисторного ключа;
  • малая погрешность при измерении и регулировании;
  • сигнализация состояния выходных коммутирующих элементов;
  • наличие внутренней энергонезависимой памяти, позволяющей сохранять данные регулирования после выключения питания прибора;
  • линеаризация сигналов от термопар в соответствии с НСХ преобразования;
  • сигнализация о выходе измеряемой температуры за границы диапазона;
  • связь с компьютером по интерфейсу RS-232 и последующее отображение данных измерений в табличном или графическом виде на экране компьютера, распечатка на принтере;
  • наличие системы автоматического определения неисправностей;
  • возможность измерения постоянного тока или напряжения;
  • управление нагревом объекта коммутацией силовой сети в случае применения внешних мощных твердотельных реле;
  • компенсация температуры холодных концов термопар;
  • сторожевой таймер;
  • сигнализация обрыва цепей датчика.



Тип первичного преобра-зователя

Характе-ристика первичного преобра-зователя, НСХ

Пределы допус-каемой основной абсолют-ной погреш-ности, ºС

Диапазон измеряемых температур, ºС

ТХА

ХА(К)

5

от – 80 до +1300

ТХК

ХК (L)

4

от – 80 до +800

ТПП

ПП(S)

6

от 0 до 1600

ТПР

ПР(В)



ТСМ

50М (α = 0,00428 °С-1)

2

от – 80 до +200

100М (α = 0,00428 °С-1)

ТСП

50П (α = 0,00391 °С-1)

3

от – 80 до +850

Pt50 (α = 0,00385 °С-1)

100П (α = 0,00391 °С-1)

Pt100 (α = 0,00385 °С-1)

ТЖК

ЖК(J)

4

от -80 до +700

Унифици-рованный сигнал

ток (0-5) мА

основная приве-денная погреш-ность 0,25 %

-80 … +2000 ед

ток (4-20) мА

напряжение (0-10) В





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РТ2М

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),

ТСМ 50М, 100М

α= 0,00428 °C-1 (W100=1,4280);

ТСП 50П, 100П

α= 0,00385 °C-1 (W100=1,3850),

α= 0,00391 °C-1 (W100=1,3910);

унифицированный сигнал

(0-5) мА, (4-20) мА, (0-10) В

Диапазон измеряемых температур,°С

по типу датчика

Вид индикации

цифровая светодиодная,

4 разряда (высота цифр 14 мм)

Разрешающая способность индикации, °С:

- для температур -80,0...+999,9°С

0,1

- для температур 1000 °С и выше

1

Пределы допускаемой основной абсолютной погрешности, °С

см. таблицу 1

Основная приведенная погрешность дляунифицированного сигнала, %

0,25

Количество каналов измерения

1

Количество каналов регулирования

3

Закон регулирования

2-х, 3-х позиционный

Уставки

3 независимых набора

Дискретность задания уставок равна разрешающей способности индикации

Логика работы выходных устройств

прямой гистерезис ("нагрев")

Погрешность срабатывания выходных устройств

не более разрешающей способности индикации

Индикация замыкания контактов выходных устройств

3 красных светодиода

Сохранение в энегонезависимой памяти

текущие уставки и поправки

Связь с ЭВМ

RS-232

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20

Материал корпуса

пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Диапазон рабочих температур, °С

0…40

Питание

~220 В; 50 Гц

Потребляемая мощность, Вт, не более

7

Габаритные размеры, мм, не более

48х96х145

Размер окна для установки в щите, мм

45,5х93

Масса, кг, не более

0,65

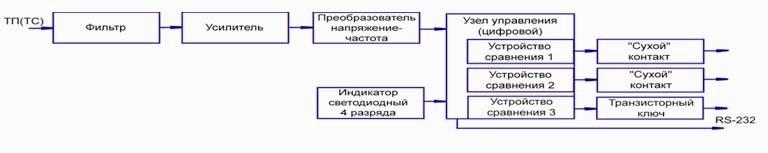

Структура регулятора температуры РТ2М

Регуляторы температуры РТ2М
Регуляторы температуры РТ2М
Регуляторы температуры РТ2М
Регуляторы температуры РТ2М
Регуляторы температуры РТ2М
Регуляторы температуры РТ2М
Приложение. Описание типа
Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 51099-12
https://fgis.gost.ru/fundmetrology/registry/4/items/363073



ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

- твердотельные реле
D2425 (~ 242 В, 17,5 А),
D2450 (~ 242 В, 35 А),
5П19ТМ1-10-6 (~ 242 В, 10 А),
5П19ТМ1-60-6 (~ 242 В, 30 А) для коммутации с высокой скоростью мощных нагрузок при малых помехах (могут подключаться к выходному транзисторному ключу).



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Регулятор температуры РТ2М-1-1»
Регулятор температуры РТ2М, предназначенный для работы с датчиками ТХА(К) и с интерфейсом RS-232



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«РТ2М - Х - Х»
               1    2


 1. Тип датчика:

 1 - ТХА(K)
 2 - ТХК(L)
 3 - ТПП(S)
 4 - ТПР(B)
 5 - ТСМ 50М, α= 0,00428 °C-1 (W100=1,4280)
 6 - ТСМ 100М, α= 0,00428 °C-1 (W100=1,4280)
 7 - ТСП 50П, α= 0,00391 °C-1 (W100=1,3910)
 8 - ТСП 50П, α= 0,00385 °C-1 (W100=1,3850)
 9 - ТСП 100П, α= 0,00391 °C-1 (W100=1,3910)
 10 - ТСП 100П, α= 0,00385 °C-1 (W100=1,3850)
 11 - ТЖК(J)
 12 - унифицированный (0-5) мА
 13 - унифицированный (4-20) мА
 14 - унифицированный (0-10) В

2. Наличие интерфейса RS232:

 1 - есть
 0 - нет

КОМПЛЕКТНОСТЬ:

Кол-во

регулятор температуры РТ2М

1 шт.

паспорт

1 экз.

руководство по эксплуатации

1 экз.

методика поверки

1 экз.

устройство компенсации УК (для РТ2М, работающего с термопарами ТХА, ТХК, ТПП, ТЖК)

1 шт.

комплект монтажных частей

1 комплект

соединитель 2ЕDGK- 5,08-02P-1-4

1 шт.

соединитель 2ЕDGK- 5,08-04P-1-4

1 шт.

соединитель 2ЕDGK- 5,08-06P-1-4

1 шт.

программное обеспечение (для РТ2М с интерфейсом RS232)

1 комплект

кабель интерфейсный ДДШ6.644.079 (для РТ2М с интерфейсом RS232)

1 шт.
