Кабельные термоэлектрические преобразователи КТХАС, КТХКС

Цена и срок изготовления
по запросу

для измерения температуры жидких и газообразных сред, твердых тел.

для измерения температуры жидких и газообразных сред, твердых тел.
для термопреобразователей, выполненных из кабеля КТХАСп, допускается кратковременное применение при температуре до 1000°C.

Тип спая указывается при заказе (И, Н):
И - изолированный спай,
Н - не изолированный спай.

При заказе необходимо указывать длину погружаемой части термопреобразователя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	КТХАС	КТХКС
диапазон измеряемых температур, °C	-40…+800	-40…+600
номинальная статическая характеристика	ХА(К)	ХК(L)
класс допуска	2
показатель тепловой инерции, с	5
материал защитной арматуры	Сталь 12Х18Н10Т
исполнение рабочего спая	изолирован, не изолирован

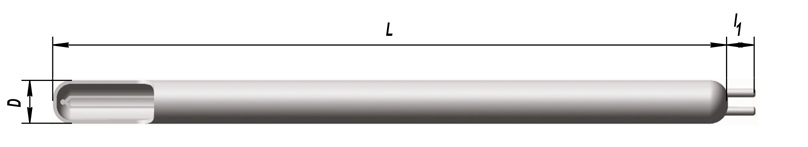

Рис 1.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Тип	НСХ	Исполнение рабочего спая	D, мм	L, мм	l1,мм	Материал оболочки	Диапазон измеряемых температур,°С
КТХАС 086 - 00	KTXAC-И KTXAC_П-И	ХА(К)	ИЗОЛИРОВАН	0,5	До 10000	10	Сталь 12Х18Н10Т	-40…+800 (для КТХАСП до 1000 кратковременно)
-01				1,0
-02				1,5		100
-03				3,0
-04				4,0
-05				4,5
-06				5,0
-07				6,0
-08				7,2
КТХКС 086 - 18	KTXКC-И	ХК(L)		0,5		10		-40…+600
-19				1,0		10
-20				1,5		100
-21				3,0
-22				4,0
-23				4,5
-24				5,0
-25				6,0

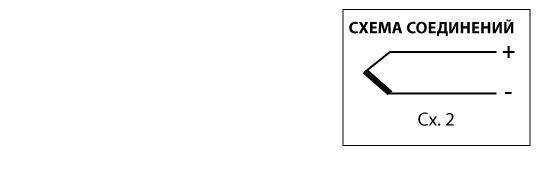

Рис 2. (Остальное см. на рис.1)

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	Тип	НСХ	Исполнение рабочего спая	D, мм	L, мм	l1,мм	Материал оболочки	Диапазон измеряемых температур,°С
КТХАС 086-09	KTXAC-И KTXAC_П-И	ХА(К)	ИЗОЛИРОВАН	0,5	До 10000	10	Сталь 12Х18Н10Т	-40…+800 (для КТХАСП до 1000 кратковременно)
-10				1,0
-11				1,5		100
-12				3,0
-13				4,0
-14				4,5
-15				5,0
-16				6,0
-17				7,2
КТХКС 086-27	KTXКC-И	ХК(L)		0,5		10		-40…+600
-28				1,0		10
-29				1,5		100
-30				3,0
-31				4,0
-32				4,5
-33				5,0
-34				6,0

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Преобразователь термоэлектрический КТХАС - И 086-05»
«Преобразователь термоэлектрический КТХАСП - Н 086-011» (для Т° +1000°С)
