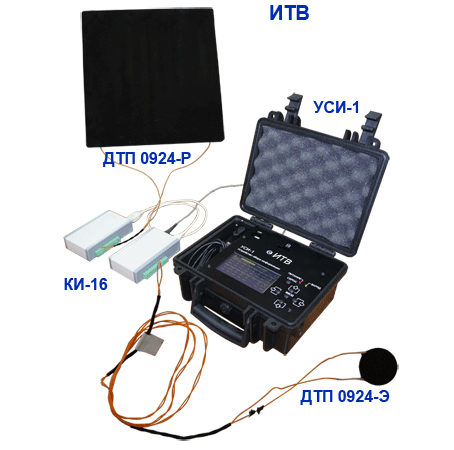

Измерители теплофизических величин ИТВ
для измерения, хранения и обработки данных, полученных от подключаемых первичных преобразователей физических величин (температуры, плотности теплового потока, напряжения).
| МКСН.405544.023 ТУ
НАЗНАЧЕНИЕ:
Измеритель теплофизических величин ИТВ предназначен для измерения, хранения и обработки данных, полученных от подключаемых первичных преобразователей физических величин (температуры, плотности теплового потока, напряжения).
Прибор позволяет по полученным результатам измерения определить сопротивление теплопередаче и термическое (тепловое) сопротивление ограждающих конструкций по ГОСТ Р 54853, а также блоков оконных и дверных по ГОСТ 26602.1.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия стройиндустрии для учета количества энергетических ресурсов, предприятия теплоэнергетики, машиностроение, металлургия.
ПРИБОР ОБЕСПЕЧИВАЕТ ВВОД С КЛАВИАТУРЫ:
- количества подключаемых модулей (1...6);
- количества измерений (1...9999);
- индикации выключения прибора после измерений;
- даты и времени встроенных часов;
- интервала времени между циклами измерений (25...60) с; (1...60) мин.;
- единицы измерения для каждого модуля и каждого канала модуля (мВ; °C; Вт/м2);
- коэффициента преобразования ПТП (0,1...99,9 Вт/(м2·мВ));
- вывод на экран результатов измерений каждого канала модуля;
- вывод на экран значений температуры холодных концов термопар;
- отображение на экране названия последнего сохраненного файла;
- запись результатов измерений на SD карту;
- подстройку по внешним опорным сигналам;
- отключение после проведения измерений.
ДОСТОИНСТВА:
1. Позволяет мобильно проводить испытания строительных ограждающих конструкций энергетических объектов в лабораторных и натурных условиях;
2. Возможность проведения непрерывных, в течение нескольких суток, синхронных наблюдений теплового состояния ограждающих конструкций в исследуемых характерных точках;
3. Позволяет обрабатывать результаты испытаний оконных и дверных блоков, стен сервисной программой обслуживания с выдачей
протокола испытаний.
4. Высокий метрологический уровень контроля ограждающих конструкций в натурных условиях.
5. Датчики соединяются с прибором посредством разъема. При выходе из строя датчика, его можно заменить на другой самостоятельно.
6. Удобен для оперативного транспортирования. Прибор выполнен в виде удобного кейса.
7. Удобен и прост в эксплуатации.
Архив измеренных значений сохраняеться на внешнем носителе информации (SD card). ИТВ имеет возможность выбора периода сохранения информации в архив значений от 25 сек до 60 мин на канал.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ИТВ |
|
Количество каналов измерения и регистрации (в зависимости от заказа) |
16, 32, 48, 64, 80, 96 |
|
Диапазоны измеряемых параметров: |
|
|
- плотности теплового потока, Вт/м2 |
10…100; |
|
- температуры, °С |
– 50…1300; |
|
- напряжения, мВ |
5......500 |
|
Пределы допускаемой основной абсолютной погрешности прибора при измерении плотности теплового потока, Вт/м²,не более, где С – значение коэффициента преобразования ПТП, Вт/ (м²∙мВ) |
±(0,006·С) |
|
Предел допускаемой основной абсолютной погрешности отображаемых значений при измерении температуры, °C |
1 |
|
Предел допускаемой основной абсолютной погрешности измерений напряжения, мкВ, не более, где Uизм – значение модуля измеренного напряжения, мкВ |
± (6 + 1,5·10-4·Uизм) |
|
Предел допускаемой дополнительной погрешности при измерении температуры, не более |
половины предела допускаемой основной погрешности на каждые 10 °C изменения температуры окружающего воздуха |
|
Разрешающая способность при измерении: |
|
|
- плотности теплового потока, Вт/м2 |
0,1 |
|
- температуры, ºС |
0,1 |
|
Время измерения одного модуля, с, не более |
25 |
|
Возможность выбора периода регистрации, мин |
1-60 |
|
Установка типа датчика по каналам |
есть |
|
Отображение значений измеренных величин во времени на экране прибора в виде таблицы |
есть |
|
Регистрация измеренных значений в отдельный файл на SD card |
есть |
|
Обработка результатов измерений сервисной программой обслуживания |
есть |
|
Питание: - аккумуляторная батарея напряжением, В |
5 |
|
Потребляемая мощность В, не более |
10 |
|
Время автономной непрерывной работы, ч, не менее |
100 |
|
Климатическое исполнение |
УХЛ 3.1 |
|
Диапазон рабочих температур эксплуатации, °С |
-10…50 |
|
Степень защиты |
IP20 |
|
Габаритные размеры, мм |
250х220х115 |
|
Масса, кг |
3,2 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ИЗМЕРИТЕЛЯ ТЕПЛОФИЗИЧЕСКИХ ВЕЛИЧИН ИТВ

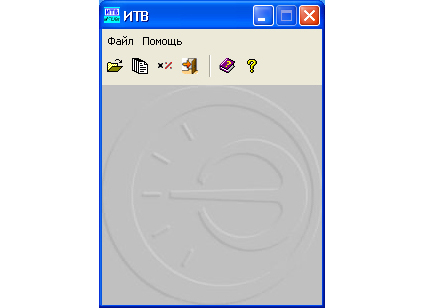

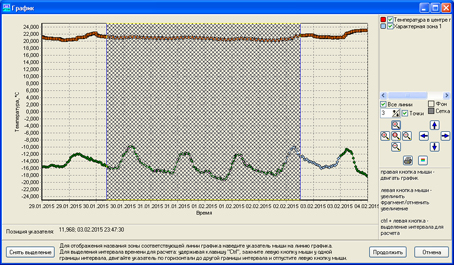

Основная форма программы График изменения температуры наружного
и внутреннего воздуха

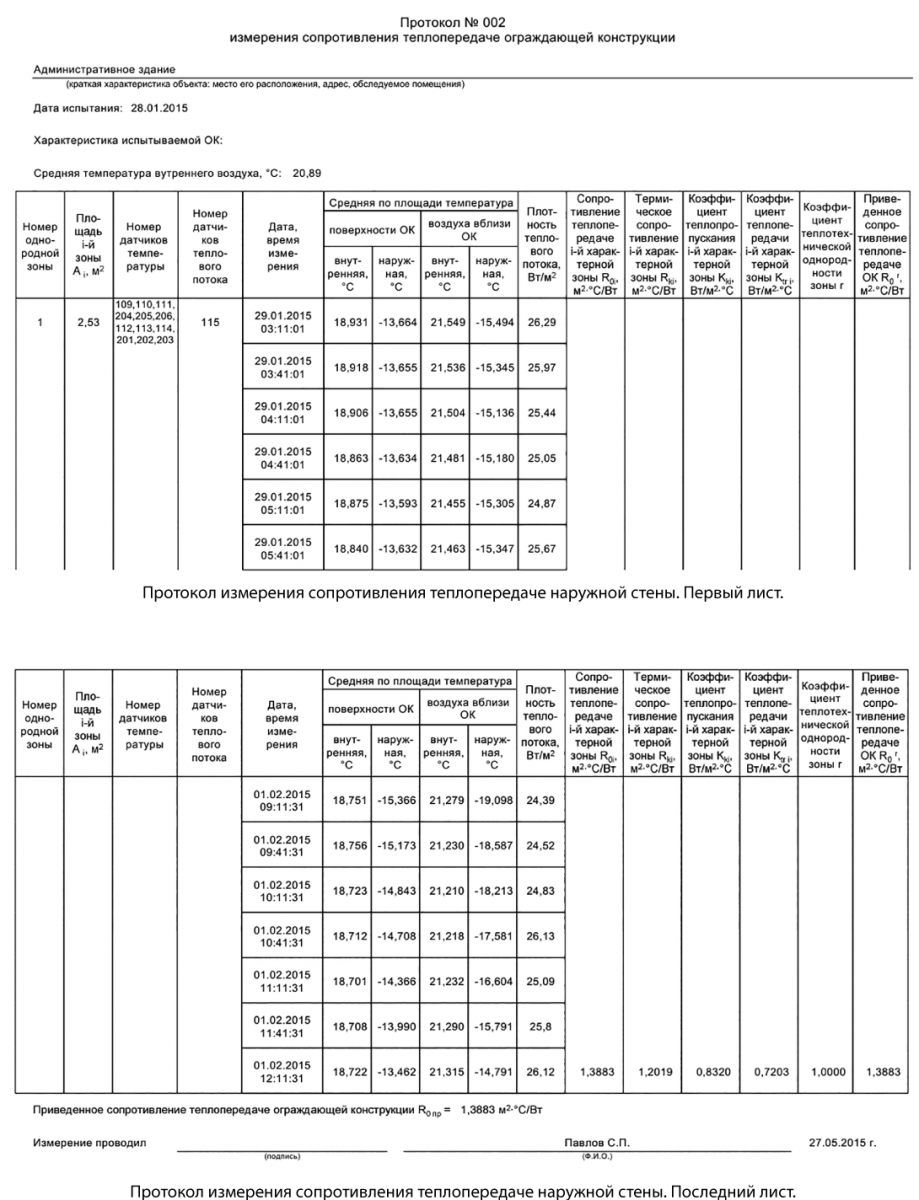

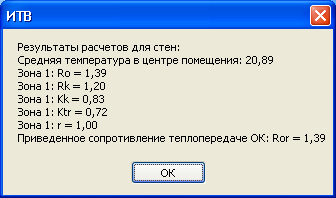

Результаты расчетов теплофизических параметров для стены
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ИТВ в комплекте:
- УСИ-1 - 1шт.;
- КИ-16 - 3 шт.;
- Кабель МКСН.434641.060 - 2 шт.;
- Кабель USB - 1 шт.;
- Программное обеспечение - 1 экз.»

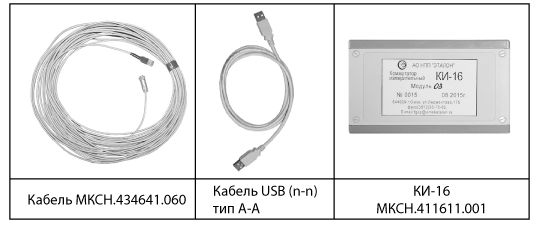

КОМПЛЕКТНОСТЬ:
|
Наименование |
Обозначение |
Кол-во |
|
Устройство сбора информации 1) |
УСИ-1 МКСН.465614.001 |
1 шт. |
|
Коммутатор измерительный 1), 2) |
КИ-16 МКСН.411611.001 |
1 шт. |
|
Кабель 20 м 1), 3) |
МКСН.434641.060 |
1 шт. |
|
Кабель USB (n-n) тип А-А; 1,5 м 3) |
|
|
|
Датчик плотности теплового потока 1) |
ДТП0924-Э-Д-27-0 |
2 шт. |
|
Преобразователь термоэлектрический 1) |
ТХА 1105-01 |
6 шт. |
|
Преобразователь термоэлектрический 1) |
ТХА 9417 |
6 шт |
|
Программное обеспечение 1) |
643.02566540.00021-01 |
1 шт |
|
Руководство по эксплуатации 1) |
МКСН.405544.023 РЭ |
1 экз |
|
Формуляр |
МКСН.405544.023 ФО |
1 экз |
1) - входит в минимальный комплект поставки;
2) - количество КИ-16 определяется заказчиком (не более 6 шт.);
3) - количество кабелей определяется заказчиком (не более 3 шт.)
ПРИМЕЧАНИЕ:
Количество датчиков теплового потока и преобразователей термоэлектрических может быть изменено по заявке потребителя в соответствии с колличеством каналов измерения.
Один КИ-16 обеспечивает подключение 16 датчиков температуры или теплового потока.
